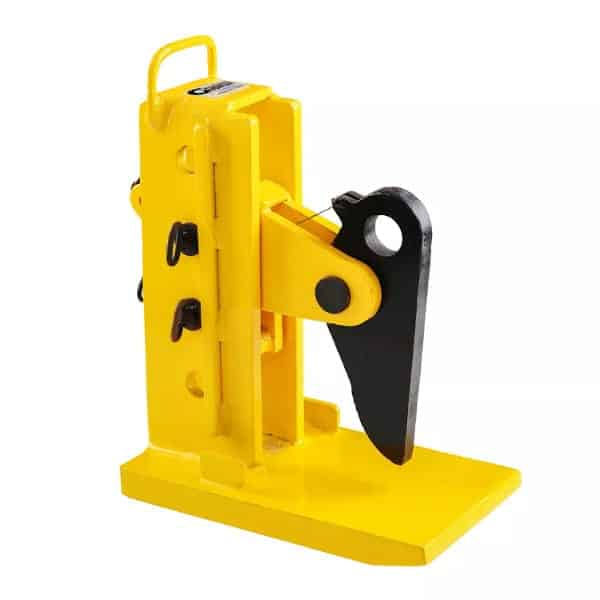

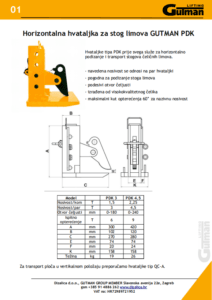

Horizontalen hvataljke za snop limova PDK

Horizontalne hvataljke za snop limova – hvatači 3-4,5t/par – podizanje višestrukih čeličnih ploča

Horizontalne hvataljke za snop limova omogućavaju podizanje i prijenos više čeličnih ploča istovremeno u horizontalnom položaju. Nosivost 3-4,5 tone po paru, podesivi otvor čeljusti 0-240mm. Idealne za metaloprerađivačku industriju, skladišta i preradu čelika gdje je potreban brzi prijenos većih količina lima. Certifikat EN 13155, faktor sigurnosti 4:1.

VPC: 143,20 € – 143,20 €
MPC: 179,00 € – 179,00 €

Nosivost - kg

Obriši

Šifra: N/A Kategorije Horizontalne hvataljke, Prihvat tereta Brand: Gutman

Dodaj u listu želja

Dostava

Osobno preuzimanje:
Slavonska avenija 22e, 10000 Zagreb

1 -2 radna dana za cijelu Hrvatsku

3-4 radna dana za Sloveniju

BiH i ostale države po dogovoru

Trošak dostave obračunava se prema cjeniku dostavne službe i ovisi o lokaciji. Za dostavu koristimo usluge GW, GLS i DPD dostavnih službi.

Trebate pomoć

Javite se našoj korisničkoj službi
na tel.:+385 91 488 6262

Opis

Horizontalne hvataljke za snop limova – efikasan prijenos većih količina čelika

Horizontalne hvataljke za snop limova (bundle plate clamps) specijalizirane su horizontalne hvataljke za lim dizajnirane za istovremeno podizanje i prijenos više čeličnih ploča naslaganih jedna na drugu. Za razliku od standardnih horizontalnih hvataljki koje podižu pojedinačne limove, ove hvataljke omogućavaju hvatanje cijelog snopa ili stoga limova čime se drastično ubrzava proces utovara, istovara i skladištenja u metaloprerađivačkoj industriji. Nosivost od 3 do 4,5 tona po paru pokriva potrebe skladišta, centra za rezanje lima i proizvodnih pogona gdje se čelični limovi isporučuju u paketima. Podesivi otvor čeljusti 0-180mm odnosno 0-240mm omogućava prilagodbu različitim debljinama snopa, od nekoliko tankih limova do debljih paketa.

Ove hvataljke rade isključivo u paru ili većem broju – minimalno dvije hvataljke postavljaju se na suprotne strane snopa limova kako bi ravnomjerno raspodijelile opterećenje i osigurale stabilan horizontalni prijenos. Nosivost označena kao “par” odnosi se na ukupnu nosivost dvije hvataljke zajedno. Kod podizanja jako širokih ili teških snopova moguće je koristiti 3 ili 4 hvataljke za dodatnu stabilnost. Konstrukcija od visokokvalitetnog čelika, certifikacija prema EN 13155 standardu i faktor sigurnosti 4:1 osiguravaju pouzdanost u industrijskim uvjetima gdje se svakodnevno obrađuju tone čelika. Za podizanje pojedinačnih limova razmotriti standardne horizontalne hvataljke QP-A.

Što su snopovi limova i zašto se podižu zajedno?

Snop limova (ili stog limova, bundle na engleskom) predstavlja grupu od više čeličnih ploča koje su naslagane jedna na drugu i vezane zajedno radi transporta ili skladištenja. Metaloprerađivački centri, servisi za rezanje lima i proizvođači čeličnih konstrukcija redovito primaju čelične limove u obliku snopova – nekoliko limova istih ili sličnih dimenzija zapakirano zajedno trakama ili folijom kako bi se olakšao transport i zaštitio materijal tijekom dostave.

Umjesto da se svaki lim iz snopa podiže pojedinačno standardnim hvataljkama što zahtijeva višestruko podizanje kranskom dizalicom, horizontalne hvataljke za snop limova omogućavaju podizanje cijelog paketa u jednom potezu. Primjer: snop od 10 limova dimenzija 2x1m, svaki debljine 5mm, ukupne težine 800kg može se prenijeti do mjesta rezanja ili skladištenja s jednim podizanjem umjesto 10 zasebnih operacija. Ovo ne samo da štedi vrijeme već smanjuje rizik od ozljeda radnika i oštećenja materijala tokom čestog rukovanja.

Glavni uvjeti za siguran prijenos snopa: limovi moraju biti ravnomjerno naslagani bez većih neravnina, snop mora biti čvrsto svezan kako se pojedinačni limovi ne bi razmaknuli tijekom podizanja, a hvataljke moraju biti postavljene simetrično na suprotne strane snopa kako bi težište bilo pravilno raspoređeno. Nikada ne koristiti ove hvataljke za pojedinačne limove jer može doći do klizanja – za pojedinačne limove koristiti standardne horizontalne hvataljke.

Gdje se koriste hvataljke za snop limova?

Horizontalne hvataljke za snop limova nezamjenjive su u industrijama koje redovito rukuju većim količinama čeličnih limova:

Metaloprerađivačka industrija i servisi za rezanje: Centri za lasersko, plazma ili plinsko rezanje primaju čelične limove u snopovima od dobavljača. Hvataljke za snop limova omogućavaju brz utovar snopa s kamiona na palete ili direktno na stol rezalice bez potrebe za pojedinačnim premetanjem limova. Nakon rezanja, ostatni komadi lima mogu se ponovno složiti u snop i vratiti na skladište. Podesivi otvor čeljusti prilagođava se različitim debljinama paketa – od tankih limova 2-3mm naslaganih u debljem snopu do debljih limova 10-15mm u manjem broju. Ovo drastično ubrzava protok materijala u proizvodnji gdje se dnevno obrađuju stotine limova.

Skladišta čelika i trading kompanije: Trgovci čelikom i skladišta materijala primaju kontejnere ili kamione punjene snopovima limova različitih dimenzija. Hvataljke za snop omogućavaju efikasan istovar i slaganje materijala na police ili palete za daljnju distribuciju. Umjesto da skladištar pojedinačno prenosi 20-30 limova sa kamiona na skladište, cijeli snop prenosi se u jednom potezu mosnim kranovima ili portalom. Kod veoma širokih snopova (preko 2 metra) koriste se 3 ili 4 hvataljke postavljene na različitim pozicijama duž snopa kako bi se ravnomjerno rasporedilo opterećenje i spriječilo savijanje limova.

Brodogradilišta i teškoća industrija: Brodogradnja zahtijeva velike količine čeličnih limova za izradu brodskih oplata, paluba i konstrukcijskih elemenata. Snopovi debelih čeličnih ploča 10-20mm debljine prenose se hvataljkama od istovarnog doka do radionica za preradu. Hvataljke za snop limova moraju izdržati teške uvjete rada na otvorenom – vlaga, slanost mora, niske temperature zimi. Vruće pocinčana zaštita i čvrsta konstrukcija osiguravaju dugotrajnost. Kod podizanja jako teških snopova preko 3 tone obavezna je uporaba većeg broja hvataljki – minimalno 3 do 4 komada kako bi se opterećenje ravnomjerno rasporedilo.

Proizvodnja metalne ambalaže i limenih proizvoda: Tvrtke koje proizvode metalne kutije, krovne limove, fasadne panele ili auto karoserije primaju tanke limove u velikim snopovima. Hvataljke omogućavaju brz prijenos snopova do preša, savijačica ili linija za štancanje. Podesivi otvor čeljusti posebno je važan kod tankih limova gdje se u jednom snopu može naći 50-100 komada – debljina cijelog paketa može varirati ovisno o broju limova. Maksimalni kut opterećenja od 60° omogućava podizanje i kod blago nagnute pozicije što olakšava postavljanje snopa na različite strojeve u proizvodnoj liniji.

Prednosti podizanja snopa u odnosu na pojedinačne limove

Drastična ušteda vremena i povećanje produktivnosti: Prenošenje 10 limova pojedinačno zahtijeva 10 ciklusa podizanja dizalicom – spuštanje kuke, vezivanje hvataljki, podizanje, prijenos, spuštanje i odvezivanje. Kod snopa limova cijeli proces obavlja se u jednom ciklusu. Na primjer, istovar kamiona s 200 limova naslaganih u 10 snopova zahtijeva 10 podizanja umjesto 200, što znači uštedu od 90-95% vremena. U metaloprerađivačkim centrima gdje se dnevno istovaruje nekoliko kamiona, ova ušteda se pretvara u mogućnost prihvaćanja više narudžbi i brže isporuke klijentima.

Smanjen rizik od oštećenja materijala: Svako pojedinačno hvatanje lima nosi rizik od ogrebotina, udubljenja od hvataljki ili pada ako hvataljka nije pravilno postavljena. Kod snopa limova samo vanjski limovi su u kontaktu s hvataljkama dok su unutarnji limovi zaštićeni. Limovi koji idu na daljnju obradu (bojanje, galvaniziranje, izrada fasadnih panela) često moraju imati neoštećenu površinu – prijenos u snopu smanjuje rizik od vidljivih tragova hvataljki koje bi kasnije bile vidljive na finalnom proizvodu.

Bolja organizacija skladišta i optimizacija prostora: Snopovi limova mogu se slagati jedan na drugi u stabilne gomile do određene visine, zauzimajući manje tlocrtne površine skladišta. Pojedinačni limovi zahtijevaju posebne police ili razdvajače kako ne bi došlo do mehaničkog oštećenja ili deformacije od vlastite težine. Snopovi su već zapakirani i označeni od proizvođača s podacima o dimenzijama, debljini, kvaliteti čelika i broju komada što olakšava evidenciju i upravljanje zalihama.

Manje opterećenje dizalice i operatera: Umjesto 50 podizanja za 50 pojedinačnih limova, operater dizalice obavlja 5-10 podizanja snopova. Ovo smanjuje umor operatera, povećava sigurnost (manje podizanja = manje prilika za grešku) i produljuje radni vijek dizalice i hvataljki jer se mehaničke komponente manje opterećuju čestim ciklusima podizanja i spuštanja.

Jednostavniji transport i isporuka klijentima: Servisi za rezanje lima koji isporučuju izrezane komade klijentima mogu ostatke materijala vratiti u snop, vezati i poslati natrag dobavljaču na skladište. Trading kompanije mogu prepakirati limove prema narudžbi klijenta – npr. od velikog snopa izdvojiti 5 limova potrebnih klijentu, a ostatak vratiti na skladište. Ovakva fleksibilnost u manipulaciji materijalom nije moguća bez odgovarajuće opreme za brz prijenos snopova.

Sigurnosne upute za korištenje hvataljki za snop limova

OBAVEZNA uporaba u paru ili više hvataljki: Nikada ne koristiti samo jednu hvataljku za snop limova. Minimalno dvije hvataljke moraju biti postavljene simetrično na suprotne strane snopa kako bi opterećenje bilo ravnomjerno raspoređeno. Za snopove šire od 1,5 metra preporučuje se uporaba 3 ili 4 hvataljke. Postavite hvataljke na udaljenosti približno 1/4 duljine snopa od ruba – npr. za snop dužine 2m, hvataljke postaviti na 0,5m od ruba.

Provjera snopa prije podizanja: Snop mora biti čvrsto svezan čeličnim ili poliesterskim trakama koje sprječavaju razilaženje pojedinačnih limova. Provjerite da trake nisu pukle ili labave. Ako snop nije adekvatno svezan, pojedinačni limovi mogu se razmaknuti tijekom podizanja što dovodi do klizanja hvataljki i pada materijala. Nikada ne podižite nesvezani snop. Kod starijih snopova koji su dugo u skladištu provjerite da trake nisu zahrđale ili oslabile.

Podešavanje otvora čeljusti: Prije postavljanja hvataljki na snop, podesite otvor čeljusti približno na debljinu snopa. Hvataljka se postavlja na rub snopa i automatski se prilagođava na točnu debljinu. Otvor čeljusti ne smije biti preuzan (ne može se staviti na snop) niti preširok (nema dovoljnog hvatanja). Optimalno hvatanje postiže se kada čeljusti zahvaćaju najmanje 30-40mm debljine snopa.

Maksimalni kut opterećenja 60°: Hvataljke dizajnirane su za rad pri kutu lanca ili priveznica do 60° od vertikale. Pri većim kutevima dolazi do smanjenja nosivosti i mogućnosti klizanja. Za standardnu uporabu koristiti ugao 45° ili manji. Kod uporabe četiri hvataljke, paziti da sve hvataljke imaju približno isti kut – neravnomjerno opterećenje može dovesti do prevrtanja snopa.

Nikada ne koristiti za pojedinačne limove: Ove hvataljke dizajnirane su specifično za snopove – više limova naslaganih zajedno. Pojedinačan lim može kliziti kroz čeljusti jer nema dovoljnu debljinu za siguran prihvat. Za pojedinačne limove koristiti standardne horizontalne hvataljke QP-A ili horizontalne hvataljke QP-B dizajnirane za tu namjenu.

Ne preopterećivati iznad WLL: Nosivost označena na hvataljkama odnosi se na par hvataljki i pretpostavlja ravnomjernu raspodjelu opterećenja. Nikada ne podižite snop čija ukupna težina prelazi navedenu nosivost. Imajte na umu da mokri ili vlažni limovi mogu biti značajno teži od suhih. Kod nesigurnosti oko težine snopa, koristiti kransku vagu za vaganje prije podizanja.

Redoviti pregledi i održavanje: Prije svake uporabe vizualno pregledati hvataljke na pukotine, deformacije, habanje čeljusti ili oštećenja mehanizma podešavanja. Posebnu pozornost obratiti na mjesto spoja čeljusti i tijela hvataljke gdje dolazi do najvećeg naprezanja. Minimalno jednom godišnje hvataljke mora pregledati ovlaštena osoba i izdati certifikat o ispravnosti prema EN 13155 standardu. Kod intenzivne uporabe (više od 20 ciklusa dnevno) pregledi se obavljaju svakih 6 mjeseci.

Kako odabrati pravu veličinu i broj hvataljki?

Određivanje potrebne nosivosti: Prvo izmjerite ili procijenite težinu najteških snopova s kojima ćete raditi. Za snop sastavljen od 10 limova dimenzija 2000x1000mm, debljine 5mm, ukupna težina iznosi približno 785kg (gustoća čelika 7,85kg/dm³). Odaberite model hvataljki čija nosivost para premašuje težinu tereta sa sigurnosnom maržom – za ovaj primjer model 3t (3000kg/par) dovoljan je s faktorom sigurnosti. Za teže snopove do 4 tone odaberite model 4,5t. Nikada ne raditi na granici nosivosti.

Otvor čeljusti i debljina snopa: Model PDK 3 ima otvor čeljusti 0-180mm, što znači da može primiti snop debljine do 18cm. Model PDK 4.5 ima otvor 0-240mm (do 24cm debljine snopa). Izmjerite ili procijenite debljinu snopova s kojima radite – primjer: 20 limova po 8mm debljine = 160mm debljine snopa, čemu treba dodati trake za vezanje i eventualne razmake između limova, što daje ukupno ~180-190mm. Za ovakav snop potreban je model PDK 4.5 s većim otvorom čeljusti.

Broj hvataljki za različite širine snopa: Za snopove do 1 metra širine dovoljne su 2 hvataljke postavljene na suprotne uže strane. Za snopove 1-2 metra preporučuju se 2-3 hvataljke. Za snopove šire od 2 metra obavezno koristiti minimalno 4 hvataljke kako bi se spriječilo savijanje limova pod vlastitom težinom. Hvataljke postavljati na udaljenosti približno 1/4 duljine snopa od ruba – kod snopa dužine 3m hvataljke postaviti na 0,75m od svakog ruba.

Kombinacija s drugim opremom: Hvataljke za snop limova standardno se koriste s lančanim priveznicama ili poliesterskim priveznicama. Za snopove gdje se koriste 2 hvataljke, koristiti dvokraku privjesnicu. Za 4 hvataljke koristiti četverokraku ili dvije dvokrake priveznice spojene na glavnu kuku dizalice. Kod podizanja jako teških snopova preko 3 tone preporučuje se uporaba podizne grede (traverze) za ravnomjernu raspodjelu opterećenja.

Certifikati i dokumentacija: Svaka hvataljka isporučuje se s certifikatom ispravnosti prema EN 13155 standardu koji potvrđuje da je proizvod prošao ispitno opterećenje dvostruko veće od nazivne nosivosti. Dokumentacija sadrži upute za uporabu, ograničenja, maksimalne kutove i preporučene intervale pregleda. Ovi dokumenti čuvaju se uz hvataljke i prikazuju inspekciji rada ili klijentu koji zahtijeva potvrdu o sigurnosti opreme.

Povezani proizvodi i oprema za prijenos limova

Horizontalne hvataljke za snop limova dio su kompletnog sustava za prihvat tereta. Pogledajte povezane proizvode:

Horizontalne hvataljke QP-A – za pojedinačne limove 1,5-5t/par, standardna primjena

Horizontalne hvataljke QP-B – za kaljen čelik, armirana površina 1,5-5t/par

Vertikalne hvataljke QC-A – za podizanje lima u vertikali 0,5-5t

Lančane priveznice – dvokrake i četverokrake za spajanje hvataljki s kukom dizalice

Poliesterski ovjesni kompleti – lakša alternativa lancima za prijenos hvataljki

Podizne grede (traverze) – za ravnomjernu raspodjelu kod težih snopova

Digitalne kranske vage – za vaganje snopova prije podizanja

Trebate li hvataljke za snop limova ili savjet o odabiru?

Niste sigurni koja nosivost vam je potrebna, koliko hvataljki vam treba ili kako pravilno postaviti opremu? Kontaktirajte naše stručnjake za besplatnu konzultaciju.

091 488 6262 | prodaja@dizalica.hr

Ključne karakteristike hvataljki za snop limova

Karakteristika	Vrijednost / Opis
Nosivost (par)	3 tone, 4,5 tona (1,5t i 2,25t po komadu)
Način rada	Horizontalni prijenos limova u paru – OBAVEZNA uporaba u paru ili više hvataljki
Otvor čeljusti	Podesivi: 0-180mm (model 3t), 0-240mm (model 4,5t)
Namjena	Podizanje snopova (stogova) limova, bundles – više limova istovremeno
Materijal tereta	Čelični limovi, vruće i hladno valjani čelik, konstrukcijski čelik
Konstrukcija	Visokokvalitetni čelik, pocinčana zaštita
Faktor sigurnosti	4:1 (ispitno opterećenje 2x WLL)
Standard	EN 13155 (dizajn, proizvodnja, testiranje)
Maksimalni kut	60° za nazivnu nosivost

Varijante

Težina	N/A
Nosivost - kg	3000, 4500

Recenzije (0)

Recenzije

Još nema recenzija.

Be the first to review “Horizontalne hvataljke za snop limova – hvatači 3-4,5t/par – podizanje višestrukih čeličnih ploča”

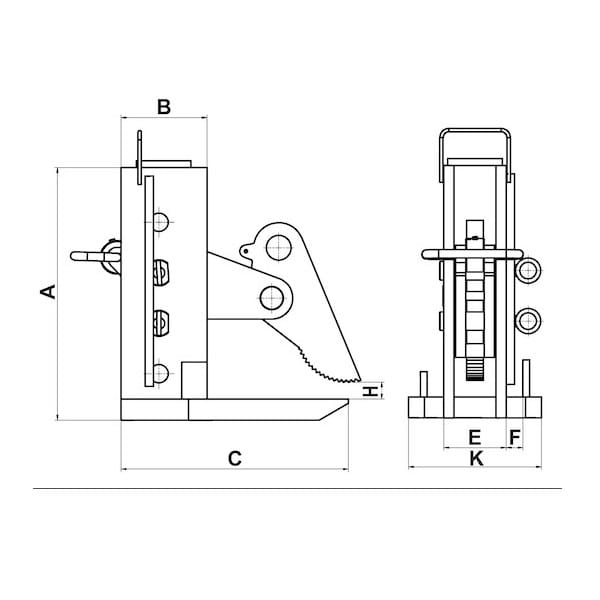

Tablica

Model		PDK 3	PDK 4.5
Nosivost kom	T	1.5	2.25
Nosivost par	T	3	4.5
Otvor celjusti	mm	0-180	0-240
Ispitno opterećenje	T	6	9
A	mm	300	420
B	mm	102	120
C	mm	270	280
E	mm	74	74
F	mm	20	24
K	mm	158	158
Težina	kg	19	26
