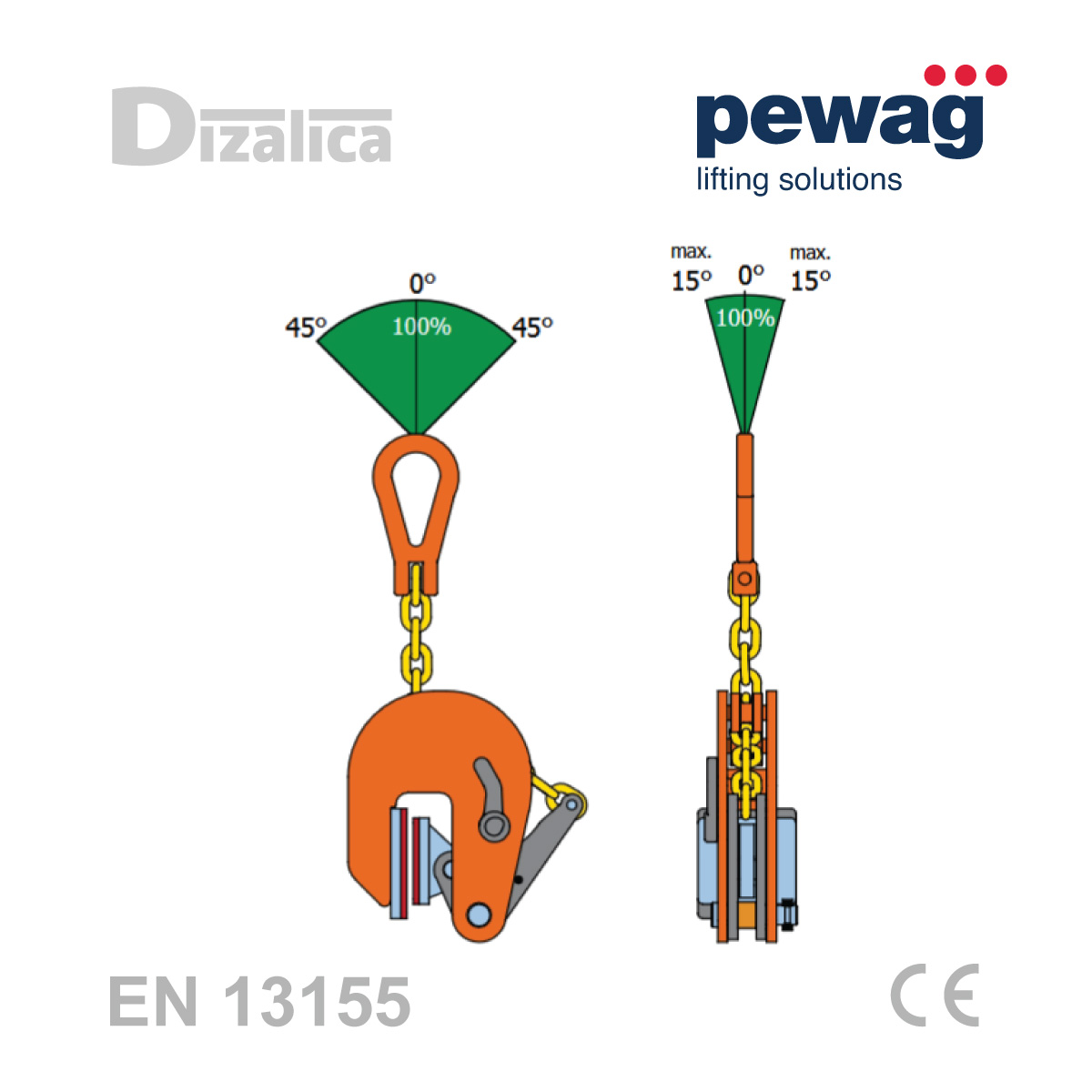

Shema dopuštenih kutova podizanja Pewag VNMW hvataljke

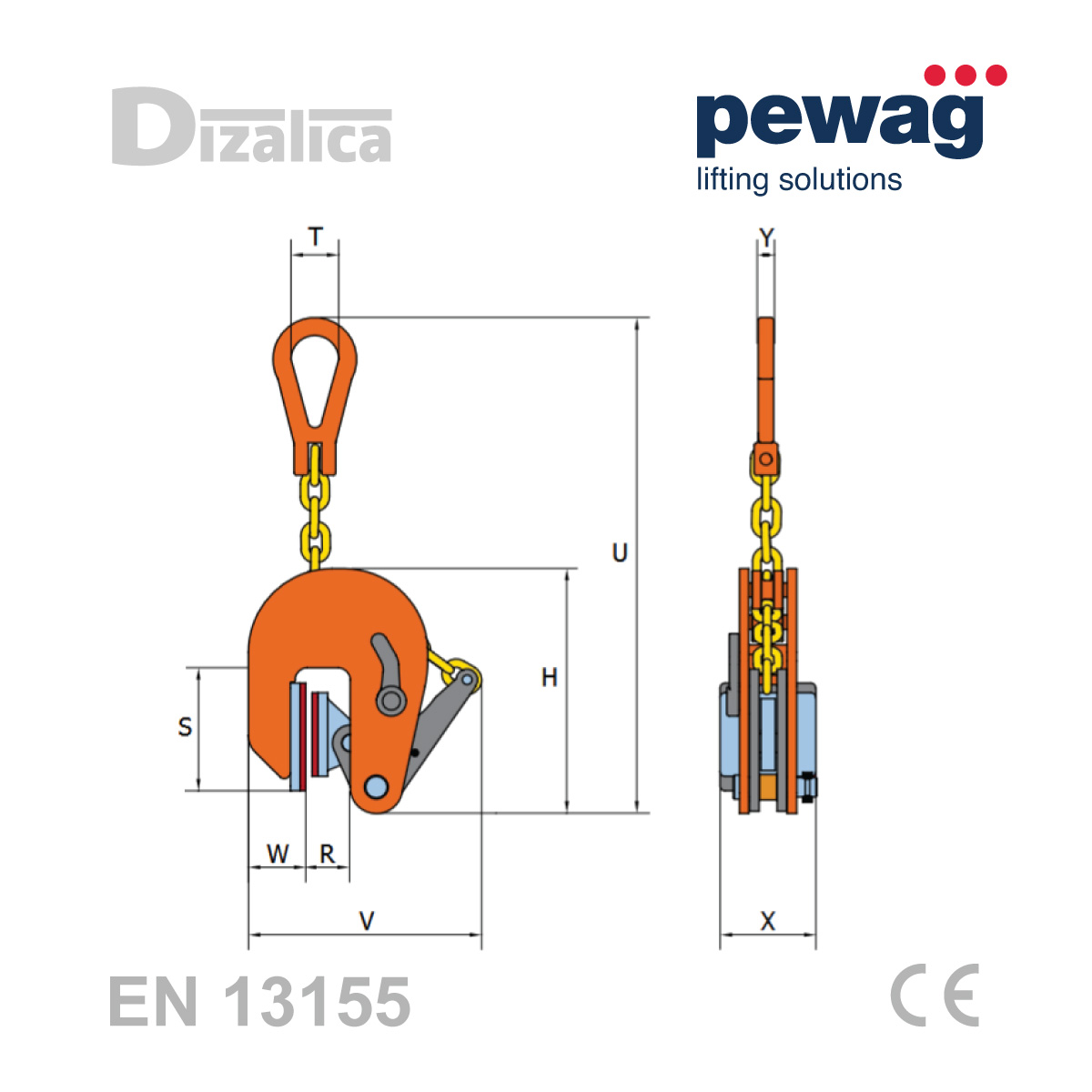

Pewag VNMW tehnički crtež dimenzija i otvora čeljusti

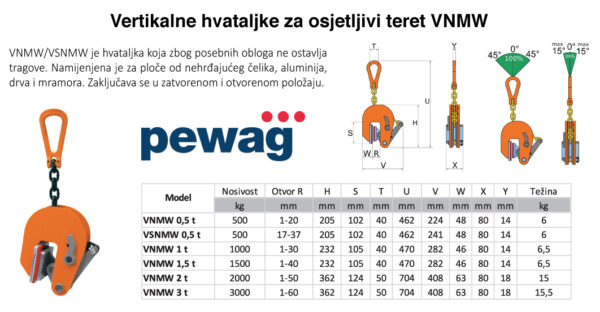

Pewag VNMW i VSNMW nosivosti 500–3000 kg i otvori čeljusti

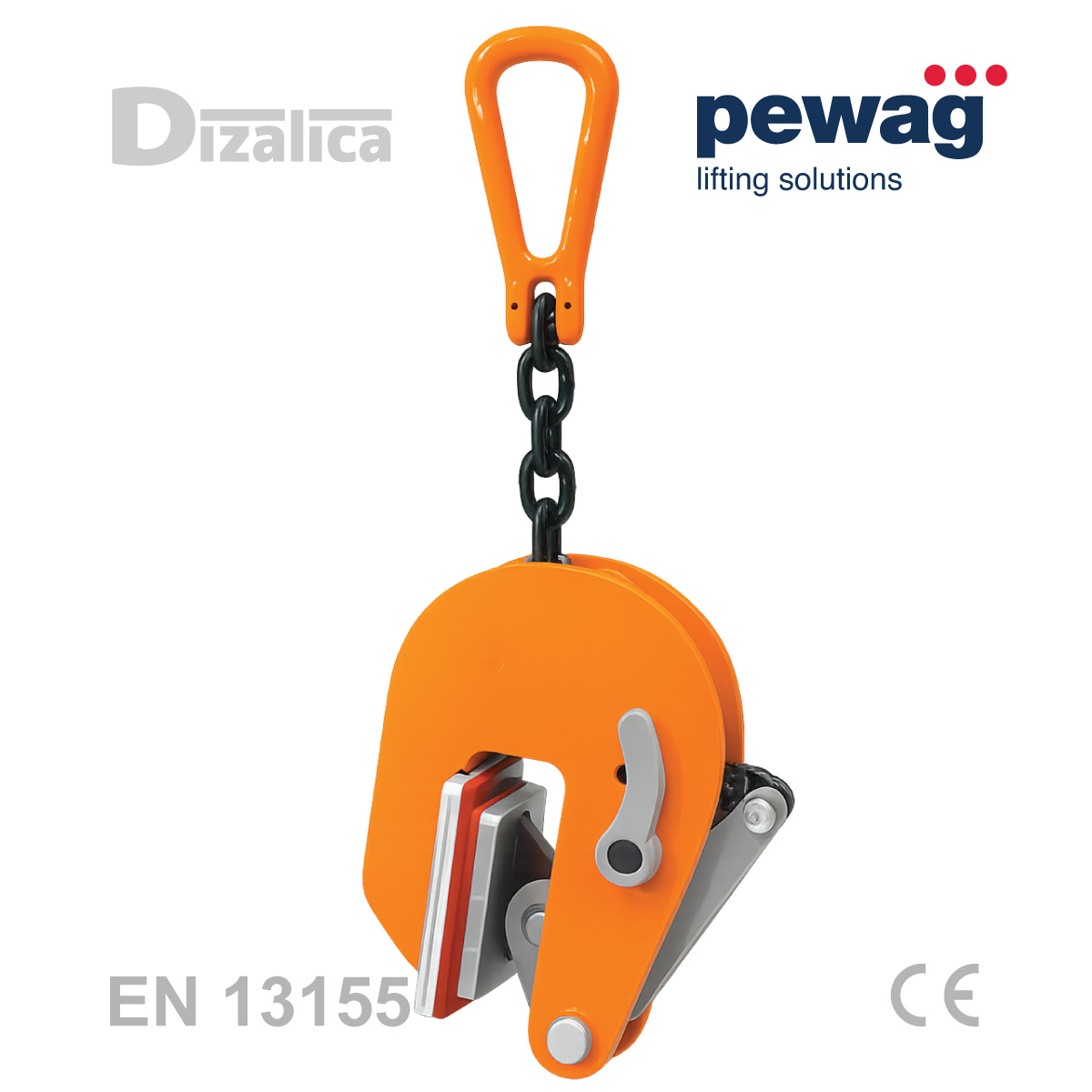

Pewag VNMW vertikalna hvataljka za osjetljive ploče bez oštećenja površine

Pewag VNMW je non-marking vertikalna hvataljka za podizanje i rukovanje pločama od inoxa, aluminija, drva i mramora kada površina mora ostati bez tragova i ogrebotina. Dva posebna sintetička jastučića prihvaćaju teret bez urezivanja u njegovu površinu.

nosivost 500–3000 kg
otvor čeljusti 1–60 mm, ovisno o modelu
VSNMW 0,5 t izvedba s otvorom 17–37 mm
bez zahtjeva za minimalnim WLL-om

VPC: 603,00 € – 1.454,00 €753,75 € – 1.817,50 €

Nosivost / otvor

Obriši

Šifra: N/A Kategorija Vertikalne hvataljke Oznaka: EN 13155 Brand: Pewag

Dodaj na listu želja

Dostava i preuzimanje

Osobno preuzimanje:
- radnim danom od 8:30 do 15:30
- adresa: Slavonska avenija 22E, 10000 Zagreb

Dostava: 1 - 2 radna dana za Hrvatsku, 3 - 4 radna dana za Sloveniju, BiH i ostale države prema dogovoru

Troškovi dostave obračunavaju se prema cjeniku dostavne službe i ovise o lokaciji. Za dostavu koristimo usluge dostavnih službi GW, GLS i DPD.

Posjetite nas

Testirajte i kupite proizvod u našem izložbeno-skladišnom prostoru na našoj adresi.

Provjerite dostupnost prije dolaska.

Jamstvo i servis

Kupnjom kod Dizalica d.o.o. osigurani su jamstvo i servis.

Trebate pomoć?

Obratite se našoj službi za korisnike
na tel.: +385 91 488 6265 ili +385 91 488 6262

Opis

Dodatne informacije

Recenzije (0)

Tablica

Katalog

Pewag VNMW – vertikalna hvataljka za osjetljive ploče bez tragova

Pewag VNMW hvataljka je non-marking vertikalna hvataljka za podizanje, rukovanje i premještanje ploča kada površina tereta mora ostati bez tragova. Prihvat ostvaruje pomoću dva posebna sintetička jastučića koji drže ploču bez urezivanja nazubljenih čeljusti u njezinu površinu.

Zbog takvog načina prihvata VNMW je namijenjen poslovima kod kojih klasična vertikalna hvataljka za lim može ostaviti trag na materijalu. Proizvođač Pewag navodi primjenu na nehrđajućem čeliku, aluminiju, drvu i mramornim pločama.

Za koje materijale je Pewag VNMW namijenjen?

ploče od nehrđajućeg čelika (inox)
aluminijske ploče i limovi
drvene ploče
mramorne ploče
druge primjene kod kojih je presudno sačuvati površinu bez tragova, samo kada su dopuštene u uputama za konkretan teret i način rada

VNMW pripada skupini vertikalnih hvataljki, ali se od standardnih modela razlikuje upravo po prihvatu osjetljivih površina bez oštećenja. Nosivost i raspon otvora čeljusti ovise o odabranom modelu.

Kako odabrati odgovarajući VNMW model?

Model treba odabrati prema masi tereta i debljini ploče. Serija VNMW pokriva nosivosti od 500 do 3000 kg, dok se otvor čeljusti povećava s nosivošću modela.

VNMW 0,5 t: 500 kg, otvor čeljusti 1–20 mm
VSNMW 0,5 t: 500 kg, otvor čeljusti 17–37 mm
VNMW 1 t: 1000 kg, otvor čeljusti 1–30 mm
VNMW 1,5 t: 1500 kg, otvor čeljusti 1–40 mm
VNMW 2 t: 2000 kg, otvor čeljusti 1–50 mm
VNMW 3 t: 3000 kg, otvor čeljusti 1–60 mm

Tehničke prednosti Pewag VNMW hvataljke

Non-marking prihvat: dva posebna sintetička jastučića pomažu sačuvati površinu ploče bez tragova.
Bez minimalnog WLL-a: Pewag za VNMW / VSNMW navodi da nije potrebno minimalno opterećenje izraženo kao postotak nosivosti hvataljke.
Šest izvedbi: izbor raspona nosivosti i otvora čeljusti omogućuje prilagodbu različitim pločama.
Jasan odabir: model se bira prema nosivosti i stvarnoj debljini ploče, a uporaba mora odgovarati uputama proizvođača.

VNMW ili podesiva VNMAW hvataljka?

VNMW je izbor kada su potrebne nosivosti do 3000 kg i odgovarajući definirani raspon otvora čeljusti. Ako je potrebna podesiva non-marking hvataljka nosivosti 500 kg sa znatno širim rasponom prihvata, pogledajte Pewag VNMAW, koja se podešava u koracima od 20 mm i ima raspon čeljusti 1–180 mm.

Tehničke specifikacije Pewag VNMW / VSNMW

Podatak	Pewag VNMW / VSNMW
Namjena	Vertikalno podizanje, rukovanje i premještanje osjetljivih ploča bez tragova
Način prihvata	Dva posebna sintetička jastučića
Potvrđeni materijali	Nehrđajući čelik, aluminij, drvo i mramorne ploče
Nosivost	500–3000 kg, ovisno o modelu
Otvor čeljusti	VNMW 1–60 mm prema modelu; VSNMW 0,5 t: 17–37 mm
Minimalni WLL	Nije potreban
VNMW 0,5 t	500 kg / 1–20 mm / približno 6 kg
VSNMW 0,5 t	500 kg / 17–37 mm / približno 6 kg
VNMW 1 t	1000 kg / 1–30 mm / približno 6,5 kg
VNMW 1,5 t	1500 kg / 1–40 mm / približno 6,5 kg
VNMW 2 t	2000 kg / 1–50 mm / približno 15 kg
VNMW 3 t	3000 kg / 1–60 mm / približno 15,5 kg

Najčešće postavljena pitanja

Što je Pewag VNMW hvataljka?

Pewag VNMW je vertikalna non-marking hvataljka za ploče s dva posebna sintetička jastučića. Namijenjena je podizanju i rukovanju osjetljivim pločama kada površina treba ostati bez tragova.

Za koje materijale je VNMW namijenjen?

Pewag za VNMW / VSNMW navodi nehrđajući čelik, aluminij, drvo i mramorne ploče. Za svaki konkretan teret treba provjeriti odgovaraju li njegov materijal, oblik, masa i debljina uputama za uporabu.

Ostavlja li Pewag VNMW tragove na inoxu i aluminiju?

VNMW je konstruiran kao non-marking hvataljka. Sintetički jastučići prihvaćaju materijal bez urezivanja nazubljene čeljusti, zbog čega je posebno prikladan za površine na kojima tragovi prihvata nisu poželjni.

Koje su nosivosti Pewag VNMW hvataljki?

VNMW serija obuhvaća modele nosivosti 500, 1000, 1500, 2000 i 3000 kg. Uz njih postoji VSNMW 0,5 t izvedba nosivosti 500 kg s drukčijim rasponom otvora čeljusti.

Koji je raspon otvora čeljusti?

Ovisno o modelu, VNMW pokriva otvor od 1–20 mm do 1–60 mm. VSNMW 0,5 t ima otvor 17–37 mm. Zato prije odabira treba znati debljinu ploče koju će hvataljka prihvaćati.

Ima li VNMW zahtjev za minimalnim opterećenjem?

Ne. Pewag za VNMW / VSNMW navodi da minimalni WLL nije potreban. Na ovaj model se zato ne primjenjuje generičko pravilo da teret mora imati najmanje 10% nazivne nosivosti hvataljke.

Koja je razlika između VNMW i VSNMW?

Obje su non-marking izvedbe. Kod nosivosti 500 kg VNMW ima otvor čeljusti 1–20 mm, dok VSNMW ima 17–37 mm, pa se razlikuju prema debljini ploče koju prihvaćaju.

Koja je razlika između VNMW i VNMAW?

VNMW serija ide do 3000 kg i koristi raspon čeljusti definiran za svaki model. VNMAW je podesiva izvedba nosivosti 500 kg, s otvorom 1–180 mm i podešavanjem u koracima od 20 mm.

Kako se još naziva Pewag VNMW?

Tehnički je riječ o non-marking vertical lifting clamp, odnosno vertikalnoj hvataljci bez tragova ili hvataljci za osjetljive ploče. Srodni nazivi drugih proizvođača opisuju istu vrstu proizvoda, ali nisu oznaka Pewag VNMW modela.

Težina	N/A
Nosivost / otvor	500kg / 1-20mm, 500kg / 17-37mm, 1000kg / 1-30mm, 1500kg / 1-40mm, 2000kg / 1-50mm, 3000kg / 1-60mm

Recenzije

Još nema recenzija.

Show only reviews in Hrvatski (0)

Budite prvi koji će recenzirati “Pewag VNMW vertikalna hvataljka za osjetljive ploče bez oštećenja površine”

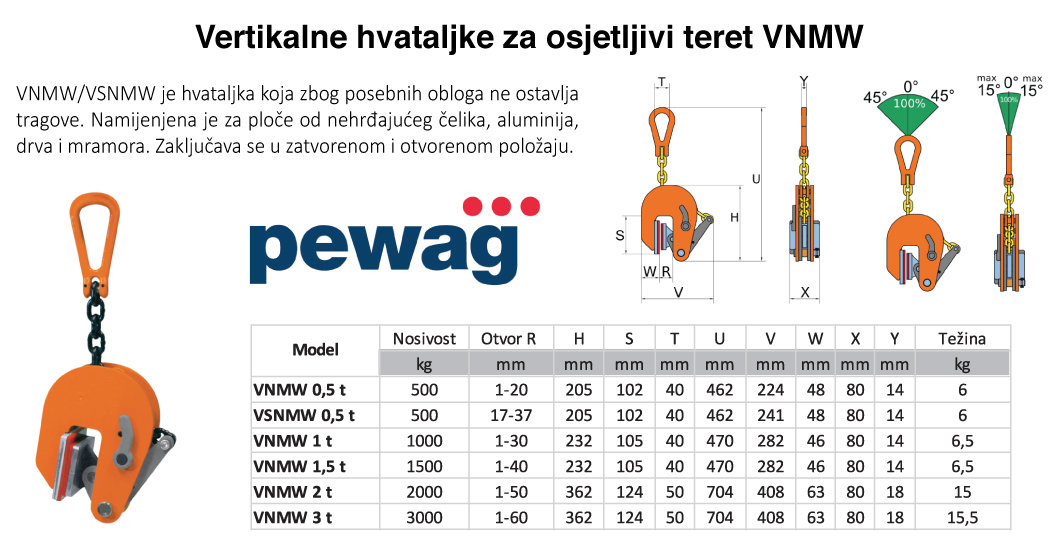

Model	Nosivost [kg]	Otvor R [mm]	H [mm]	S [mm]	T [mm]	U [mm]	V [mm]	W [mm]	X [mm]	Y [mm]	Težina [kg]
VNMW 0.5 t	500	1-20	205	102	40	462	224	48	80	14	6
VSNMW 0.5 t	500	17-37	205	102	40	462	241	48	80	14	6
VNMW 1 t	1000	1-30	232	105	40	470	282	46	80	14	6,5
VNMW 1.5 t	1500	1-40	232	105	40	470	282	46	80	14	6,5
VNMW 2 t	2000	1-50	362	124	50	704	408	63	80	18	15
VNMW 3 t	3000	1-60	362	124	50	704	408	63	80	18	15,5
