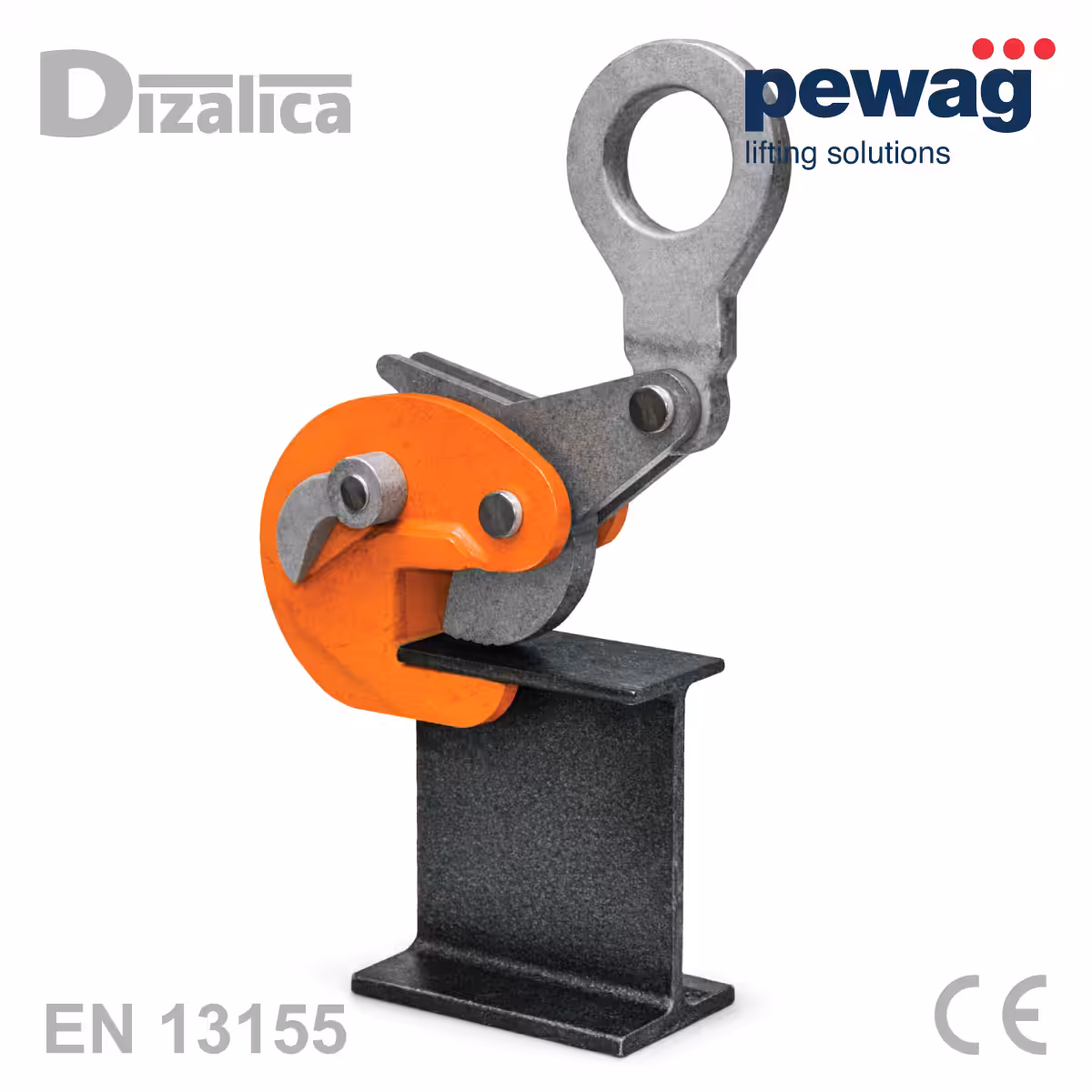

Pewag OBKW hvataljka montirana na prirubnicu čeličnog I-profila

Horizontalni transport duge čelične grede pomoću dvije Pewag OBKW hvataljke

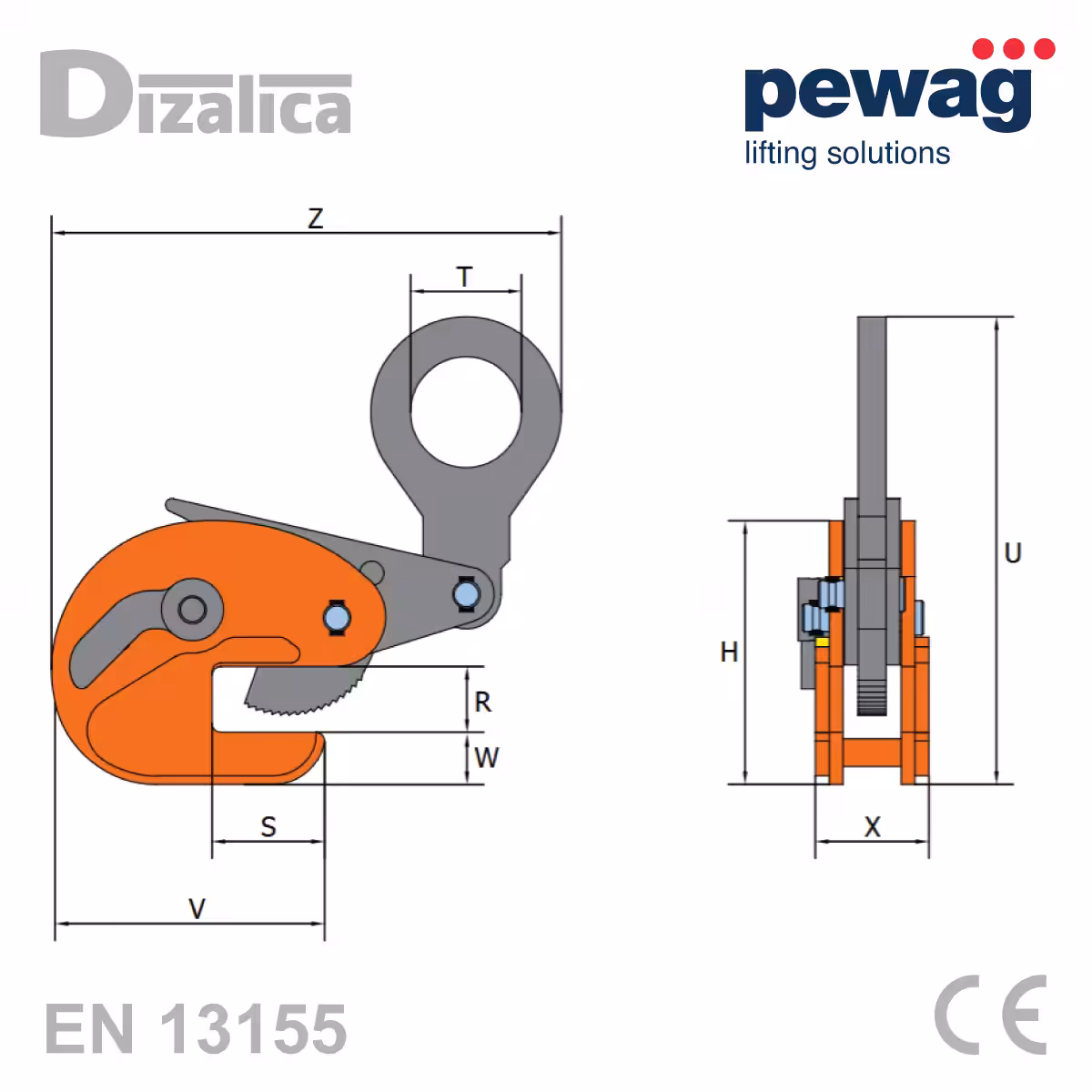

Tehnički nacrt Pewag OBKW hvataljke s oznakama S, T, U, V za specifikaciju

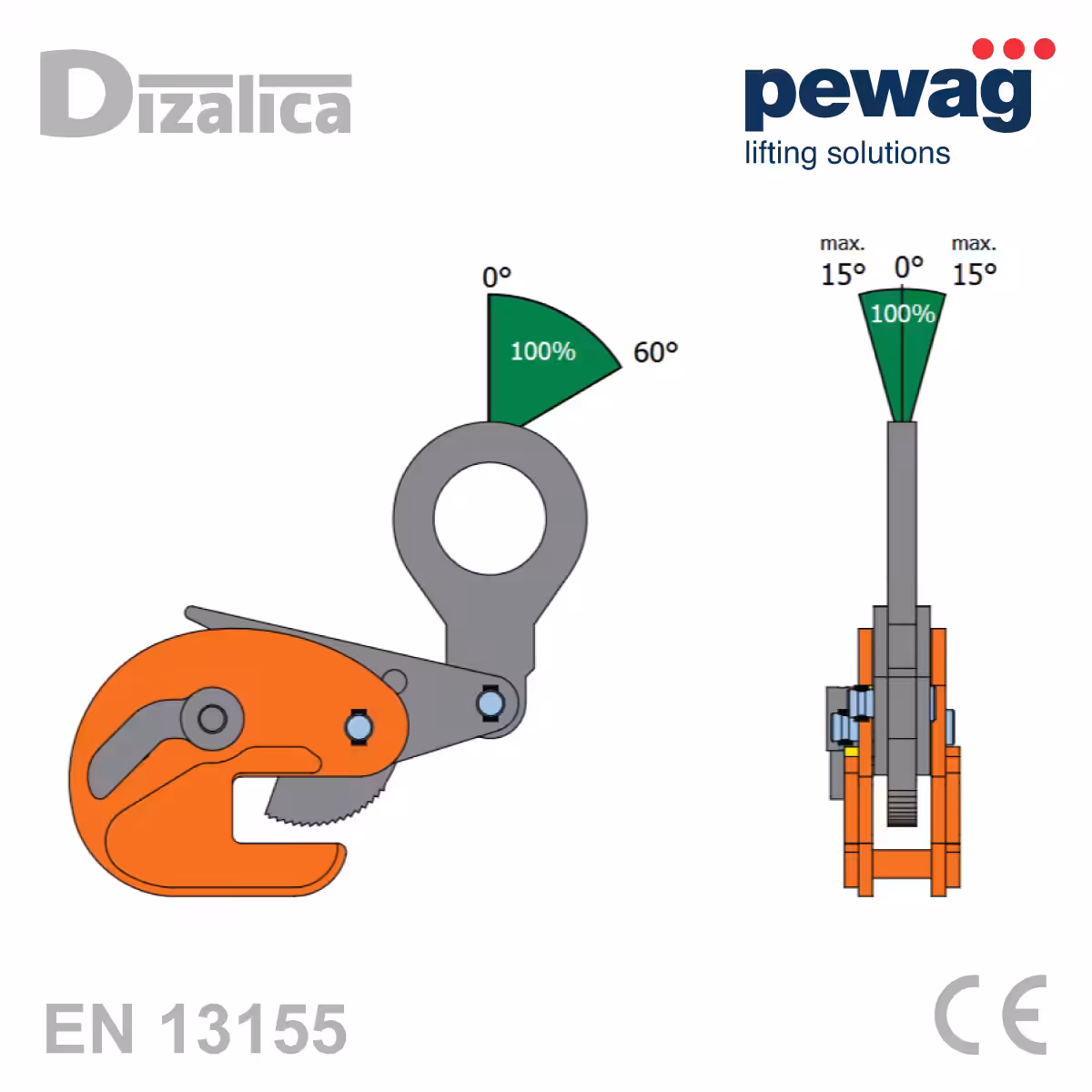

Dijagram dopuštenih kutova podizanja do 60 stupnjeva za Pewag OBKW

Pewag OBKW – Univerzalna hvataljka za podizanje, transport i okretanje širokih profila, 2000 kg | otvor čeljusti 3-20mm

Name: Pewag OBKW – Hvataljka za podizanje širokih profila
Brand: Gutman
SKU: 08OBKW-2T
Price: 525.00 EUR
Availability: BackOrder

Pewag OBKW je robusna verzija vertikalne hvataljke iz Peclamp serije, posebno razvijena za manipulaciju čeličnim profilima s iznimno širokim prirubnicama ili debelim hrbatom. Dok standardne hvataljke često imaju ograničen zahvat, model OBKW sa svojim proširenim otvorom čeljusti do 100 mm osigurava siguran i čvrst prihvat čak i na najmasivnijim I, H i UNP profilima.

Ovaj model je idealno rješenje za pogone teške čelične gradnje i skladišta metala gdje se barata profilima nestandardnih dimenzija. Osim transporta, OBKW omogućuje potpunu kontrolu nad teretom, dopuštajući podizanje profila iz vodoravnog položaja i njegovo zakretanje za punih 180°, što je ključno za precizno pozicioniranje stupova i nosača tijekom montaže.

VPC: 525,00 €656,25 €

Šifra: 08OBKW-2T Kategorija Hvataljke za grede i profile Oznaka: EN 13155 Brand: Gutman

Dodaj na listu želja

Dostava i preuzimanje

Osobno preuzimanje:
- radnim danom od 8:30 do 15:30
- adresa: Slavonska avenija 22E, 10000 Zagreb

Dostava: 1 - 2 radna dana za Hrvatsku, 3 - 4 radna dana za Sloveniju, BiH i ostale države prema dogovoru

Troškovi dostave obračunavaju se prema cjeniku dostavne službe i ovise o lokaciji. Za dostavu koristimo usluge dostavnih službi GW, GLS i DPD.

Posjetite nas

Testirajte i kupite proizvod u našem izložbeno-skladišnom prostoru na našoj adresi.

Provjerite dostupnost prije dolaska.

Jamstvo i servis

Kupnjom kod Dizalica d.o.o. osigurani su jamstvo i servis.

Trebate pomoć?

Obratite se našoj službi za korisnike
na tel.: +385 91 488 6265 ili +385 91 488 6262

Opis

Dodatne informacije

Recenzije (0)

Tablica

Katalog

Glavne značajke i prednosti modela OBKW

Pewag OBKW postavlja standarde u manipulaciji teškim profilima zahvaljujući svojoj specifičnoj geometriji koja kombinira snagu standardne BKW hvataljke s povećanom fleksibilnošću prihvata. Glavna prednost ovog modela je eliminacija potrebe za improviziranim rješenjima kod specifičnih prirubnica, osiguravajući pritom maksimalnu zaštitu na radu.

Prilagodljiv raspon čeljusti: Inovativni dizajn omogućuje siguran zahvat različitih debljina prirubnica, što ovu hvataljku čini ekonomičnim rješenjem za mješovita skladišta profila (standardni modeli pokrivaju raspone poput 3-20 mm, dok su veći otvori dostupni na upit).
Sigurnost pod kutom: Za razliku od standardnih rješenja, OBKW zadržava punu radnu nosivost (100% WLL) pod bočnim kutom do 60°, omogućujući sigurno podizanje profila iz nagnutog položaja.
Mehanizam s dvostrukom funkcijom: Opremljena je sigurnosnom polugom koja omogućuje zaključavanje čeljusti u otvorenom položaju (za lakše postavljanje na gred) i u zatvorenom položaju (za siguran zahvat prije samog podizanja).
Dugotrajnost i otpornost: Svi vitalni dijelovi su kovani i termički obrađeni, što jamči otpornost na habanje čak i pri ekstremno učestalim ciklusima dizanja u teškoj industriji.
Sljedivost i certifikacija: Svaka OBKW hvataljka prolazi rigorozne testove opterećenja i dolazi s jasnim oznakama sukladnosti prema EN 13155 normi.

Primjena u zahtjevnim uvjetima

Ova hvataljka je prvi izbor za tešku čeličnu konstrukciju (Steel Construction) gdje se zahtijeva podizanje greda za prirubnicu (“flange”) ili za gornje krajeve profila. Zbog svog dizajna, OBKW je izuzetno učinkovita kod manipulacije gotovim zavarenim sekcijama i konstrukcijama gdje bi standardna vertikalna hvataljka imala otežan pristup.

Pravilno korištenje i sigurnosne preporuke

Kako biste osigurali maksimalnu dugovječnost vaše Pewag OBKW hvataljke i zajamčili sigurnost svih radnika na gradilištu, preporučujemo pridržavanje sljedećih uputa:

Minimalno opterećenje: Za siguran rad, preporučuje se da teret ne bude lakši od 10% nazivne nosivosti hvataljke. Na taj način osiguravate da zubi čeljusti pravilno prodru u materijal.
Provjera čistoće materijala: Prije postavljanja hvataljke, osigurajte da na mjestu prihvata nema masnoća, ulja, boje u debelom sloju ili vage od valjanja koja bi mogla uzrokovati proklizavanje.
Kontrola istrošenosti zuba: Redovito pregledavajte nazubljenu čeljust i pritisni segment. Ako su zubi tupi ili oštećeni, hvataljku je potrebno servisirati originalnim Pewag setom dijelova kako bi zadržala svoja sigurnosna svojstva.
Izbjegavanje naglih trzaja: Podizanje treba biti kontinuirano i glatko. Nagli trzaji (dinamička opterećenja) mogu trenutno višestruko povećati masu tereta i premašiti granicu nosivosti.

Zašto odabrati OBKW umjesto improviziranih kuka?

Korištenje neodgovarajuće opreme za podizanje širokih profila jedan je od najčešćih uzroka nesreća u metalnoj industriji. Pewag OBKW eliminira rizik od iskliznuća profila jer njezina čeljust mehanički “zaključava” teret. Investicija u certificiranu hvataljku dugoročno štedi novac smanjenjem rizika od oštećenja materijala i povećanjem brzine manipulacije u pogonu.

Karakteristika	Opis
Sigurnosni prihvat	Zahvaljujući sigurnosnom mehanizmu, hvataljka se zaključava u zatvorenom i otvorenom položaju.
Primjena	Prikladna za podizanje greda za prirubnicu (“flange”) kao i za gornji dio hrpata.
Dopušteni kutovi	Bočno podizanje do 60° (100% WLL) te uzdužno do ±15°.
Namjena	Podizanje, transport i manipulacija čeličnim gredama, profilima i konstrukcijama.
Standard	Proizvedeno sukladno EN 13155 normi uz CE certifikat.

Najčešće postavljena pitanja

Koja je glavna razlika između modela OBKW i standardnog modela BKW?

Glavna razlika je u dizajnu čeljusti i načinu prihvata. Dok je Pewag BKW specijaliziran za hvatište na hrbatu grede, model OBKW je svestraniji jer omogućuje podizanje greda za prirubnicu (“flange”) kao i za same krajeve profila. Također, OBKW ima specifičan radni kut do 60°.

Do kojeg kuta se može sigurno podizati teret s OBKW hvataljkom?

Prema tehničkoj dokumentaciji, OBKW zadržava 100% svoje nosivosti (WLL) pri bočnom kutu podizanja do 60°. Također, dopušteno je uzdužno nagnuće do maksimalno 15°, što omogućuje sigurno manipuliranje profilima koji nisu savršeno uravnoteženi.

Kako funkcionira sigurnosni mehanizam za zaključavanje?

OBKW posjeduje sustav “dvostrukog zaključavanja”. Pomoću poluge s oprugom, hvataljku možete fiksirati u otvorenom položaju (što olakšava njezino navlačenje na prirubnicu) ili u zatvorenom položaju (što osigurava da hvataljka čvrsto “zagrize” materijal i prije nego što se lanac zategne).

Može li se OBKW koristiti za podizanje svih vrsta čeličnih konstrukcija?

OBKW je idealan za čelične grede i profile, ali je ključno da tvrdoća površine materijala koji se podiže ne prelazi 30 HRC. Većina standardnih konstrukcijskih čelika je unutar ovih granica, što OBKW čini savršenim za široku primjenu u teškoj metalogradnji.

Nosivost - kg	2000

Recenzije

Još nema recenzija.

Show only reviews in Hrvatski (0)

Budite prvi koji će recenzirati “Pewag OBKW – Univerzalna hvataljka za podizanje, transport i okretanje širokih profila, 2000 kg | otvor čeljusti 3-20mm”

Model (Code)	Nosivost (kg)	Otvor čeljusti (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)	Težina (kg)
OBKW 2 t	2000	3 - 20	64	64	310	192	30	65	15	6.8

*Sve dimenzije su izražene u milimetrima (mm). Radno opterećenje (kg) odnosi se na jednu hvataljku.

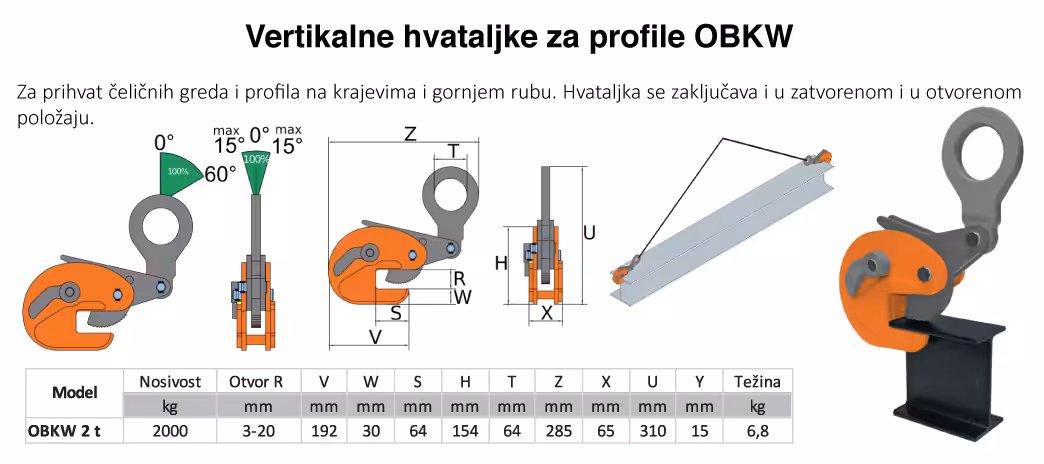

Kataloški prikaz Pewag OBKW hvataljke nosivosti 2000 kg. Prikazana je primjena na rubovima greda i detaljne dimenzije (Z, V, S, H) za sigurno planiranje podizanja.
