Horizontalna hvataljka za ploče i lim QP-A 1500-5000kg/par
Horizontalna hvataljka za lim i ploče koristi se u parovima ili setovima parova, namijenjena za podizanje ploča do tvrdoće HRC32, s rabrastom čeljusti koja osigurava siguran prihvat, u skladu s normom EN 13155, pri čemu nosivost ovisi o kutu među priveznicama.
VPC: 35,20 € – 72,00 €
MPC: 44,00 € – 90,00 €

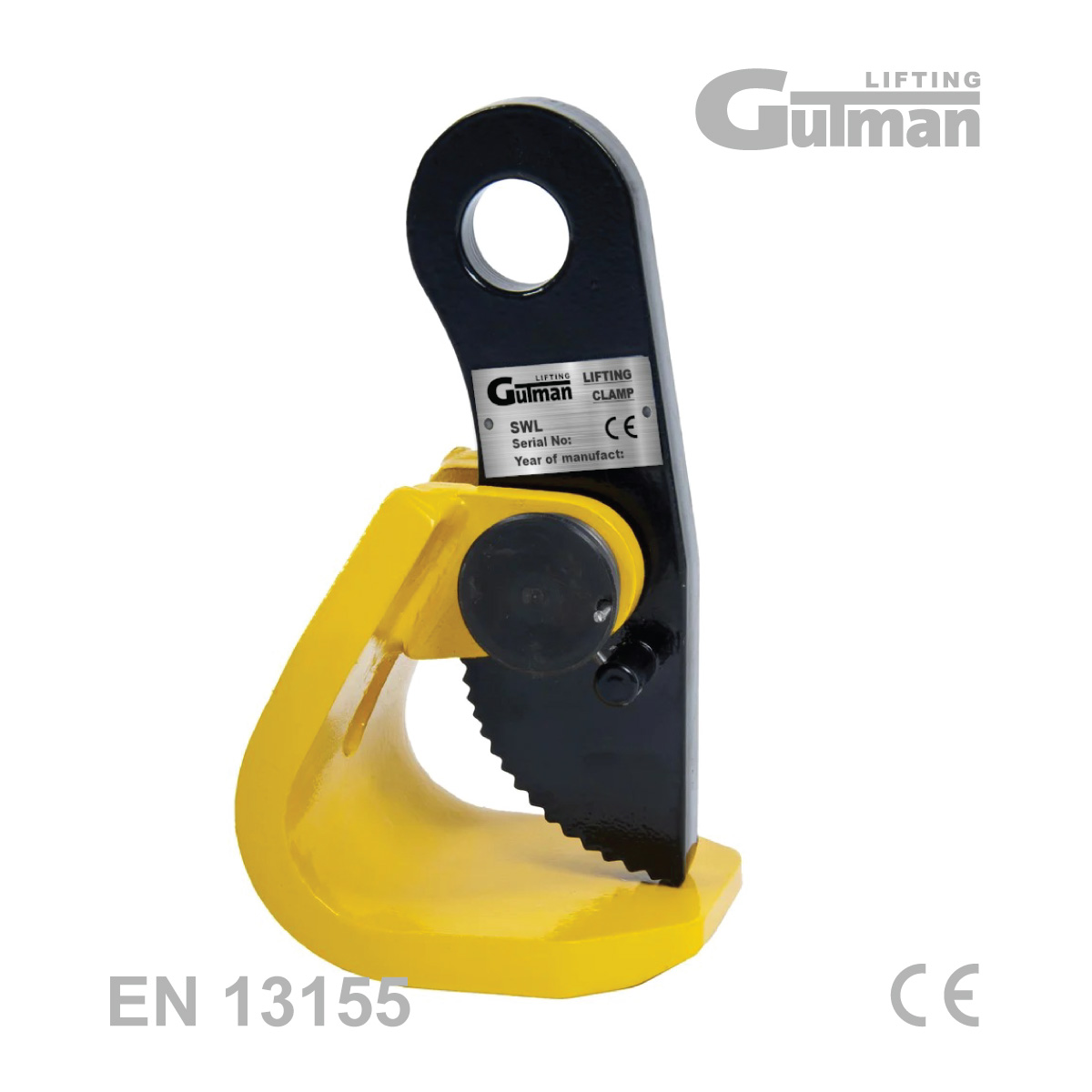

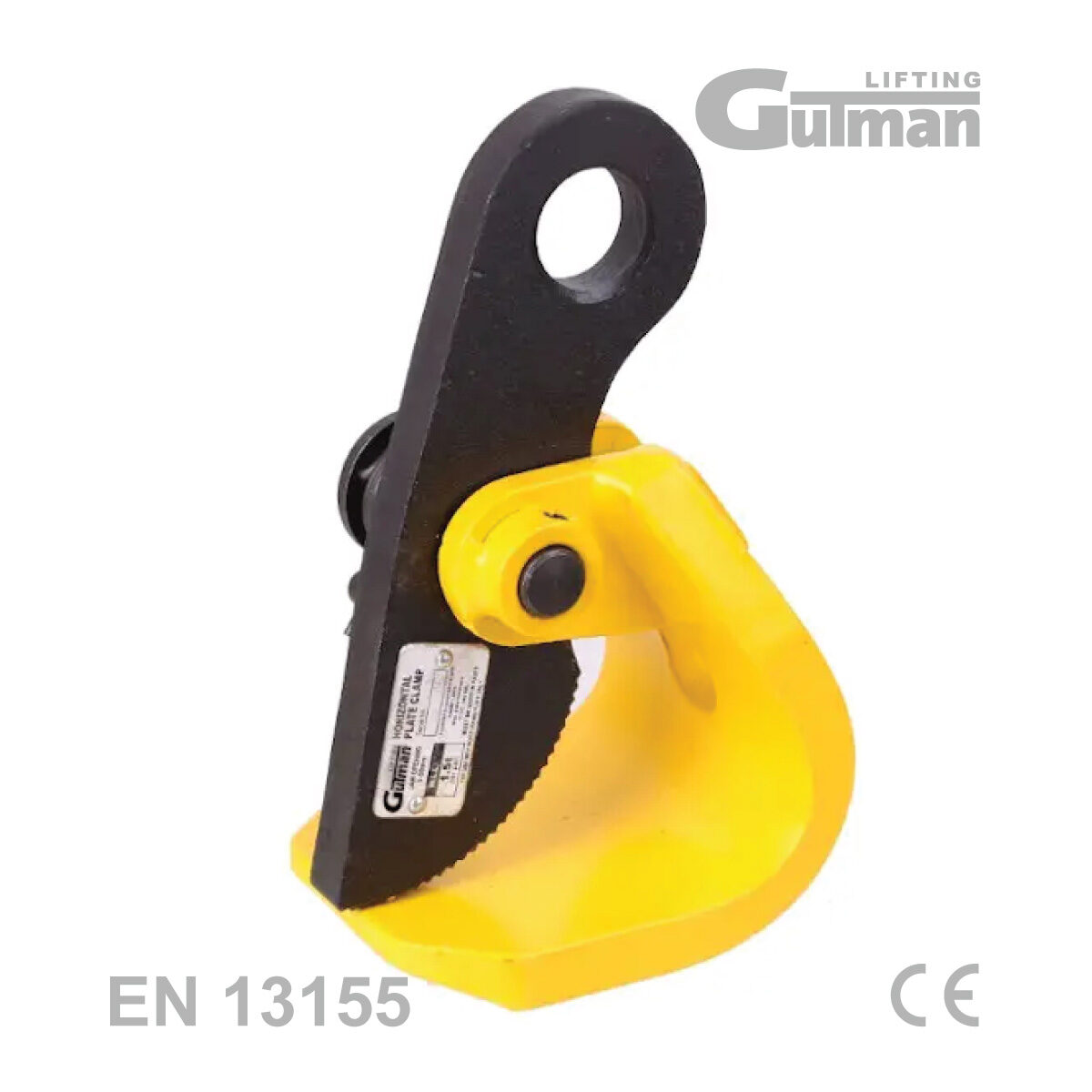

Horizontalna hvataljka QP-A – Profesionalno rješenje za prijenos limova
Horizontalna hvataljka QP-A namijenjena je za sigurno podizanje i prijenos horizontalno postavljenih čeličnih limova i ploča. Idealna je za manipulaciju stolovima limova u skladištima, pri laserskom rezanju, CNC obradi i svim aplikacijama gdje materijal mora ostati u horizontalnom položaju.
Hvataljka QP-A radi na principu samozatvaranja – težina tereta automatski povećava stisak čeljusti, što osigurava maksimalnu sigurnost tijekom rada. Svaka hvataljka opremljena je krutim ovjesnim okom za jednostavnu integraciju s priveznicama i kranskim sustavima.
Važno: Horizontalne hvataljke uvijek se koriste u parovima, trojkama ili skupinama za ravnomjernu raspodjelu opterećenja. Dostupne nosivosti po paru: 1500 kg, 3000 kg i 5000 kg. Sve hvataljke certificirane su prema EN 13155 i dolaze s ispitnim certifikatom. Otvor čeljusti prilagođen debljini materijala do 30 mm.
Opis i namjena proizvoda
Horizontalna hvataljka QP-A specijalizirana je industrijska oprema za sigurno podizanje i prijenos čeličnih limova, ploča i pločastih materijala u horizontalnom položaju. Za razliku od vertikalnih hvataljki koje podižu materijal “na kant”, horizontalna hvataljka drži teret ravno položenim, što je neophodan pri skladišnim operacijama, laserskom rezanju, CNC obradi i drugim proizvodnim procesima gdje je potrebno održavanje horizontalnog položaja materijala.
Princip rada i tehničke karakteristike
Samozatvarajući mehanizam
Hvataljka QP-A radi na principu automatskog samozatvaranja. Kada se teret počne podizati, težina materijala automatski povećava pritisak čeljusti na površinu lima. Što je teret teži, to je stisak jači – ovaj princip garantira maksimalnu sigurnost jer je nemoguće slučajno otvaranje ili ispuštanje tereta tijekom rada.
Konstrukcija čeljusti
Čeljusti su izrađene od visokokvalitetnog legiranog čelika s posebnom oblogom koja osigurava optimalan prihvat i sprječava oštećenje površine materijala. Otvor čeljusti prilagođen je za rad s limovima debljine od 0 do 30 mm, što pokriva većinu standardnih primjena u metaloprerađivačkoj industriji.
Kruto ovjesno oko
Svaka hvataljka opremljena je s krutim ovjesnim okom koje omogućava jednostavno spajanje s priveznicama, kabelima ili drugim ovjesnim elementima kranskih sustava. Ovjesno oko dimenzionirana je za osiguranu integraciju u složene kraninske sustave.
Uporaba horizontalnih hvataljki u parovima i skupinama – VAŽNO
Horizontalne hvataljke nikada se ne koriste pojedinačno! Za sigurno podizanje materijala uvijek je potrebno koristiti minimalno dvije hvataljke, a češće tri, četiri ili više hvataljki ovisno o dimenzijama i težini materijala.Pravila uporabe u skupinama
- Dva komada: za manje ploče do 1 m x 1 m
- Tri do četiri komada: za standardne limove 1,5 m x 3 m
- Četiri do šest komada: za veće stolove limova
Kutovi priveznice – kritično važno
Nosivost hvataljke garantirana je samo pri pravilnim kutovima ovjesnih elemenata:- Optimalno: 60° između naspramnih krakova priveznice
- Maksimalno dozvoljeno: 90° – iznad ovog kuta nosivost se smanjuje i rad postaje nesiguran
- 20° maksimalno: između istostranih krakova
Primjena horizontalnih hvataljki QP-A u industrijama
Horizontalne hvataljke QP-A primjenjuju se u brojnim industrijskim sektorima:
- Metaloprerađivačka industrija – skladištenje i prijenos stolova limova od laser stroja do savinačkih strojeva
- Lasersko i plazma rezanje – postavljanje sirovih limova na rezne stolove i prijenos gotovih dijelova
- CNC obrada – pozicioniranje materijala na radne površine strojeva
- Galvanizacija i površinska obrada – prijenos limova kroz linije za galvanizaciju ili bojanje
- Skladišta čeličnih proizvoda – manipulacija paketima limova, utovar i istovar s kamiona
- Brodogradilišta – prijenos čeličnih ploča za izradu brodskih oplatki
- Automobilska industrija – rukovanje karoserijskih limovima
Prednosti Hvataljke QP-A
✅ Samozatvarajući mehanizam – automatska sigurnost tijekom podizanja
✅ Robusna konstrukcija – izdržljiva u teškim industrijskim uvjetima
✅ Certificirana sigurnost – EN 13155 standard i CE oznaka
✅ Univerzalnost – pogodna za širok raspon debljina limova
✅ Niska cijena održavanja – minimalno potrebne održavanje
Karakteristike
| Specifikacije | Horizontalne hvataljke za lim |
|---|---|
| Način korištenja | U parovima ili setovima parova |
| Materijal tereta (maks. tvrdoća) | Ploče do tvrdoće HRC32 |
| Mehanizam prihvata | Rabrasta čeljust za siguran prihvat |
| Norma i sigurnost | EN 13155 |
| Važna napomena o nosivosti | Nosivost ovisi o kutu među priveznicama |
| Koristi se u parovima za podizanje metalnih ploča. | |
Sigurnosne preporuke
⚠️ Uvijek koristite u parovima ili skupinama – nikada pojedinačno
⚠️ Provjerite debljinu materijala – mora biti unutar raspona otvora čeljusti
⚠️ Očistite površinu lima – uklonite ulje, mast, prašinu prije prihvata
⚠️ Pravilno pozicionirajte hvataljke – ravnomjerno rasporedite po površini
⚠️ Kontrolirajte kutove priveznice – max 60° između naspramnih krakova
⚠️ Polako podižite teret – izbjegavajte trzaje i nagle pokrete
⚠️ Redovito kontrolirajte – provjeravajte stanje čeljusti i ovjesnih elemenata
Održavanje i pregled
Preporučujemo:
- Dnevna provjera: vizualna inspekcija čeljusti i ovjesnog oka
- Tjedna provjera: čišćenje i podmazivanje pokretnih dijelova
- Godišnja kontrola: obvezni pregled prema propisima o zaštiti na radu s ispitnim certifikatom
| Težina | N/A |
|---|---|
| Nosivost - kg | 1500, 3000, 5000 |
1 review for Horizontalna hvataljka za ploče i lim QP-A 1500-5000kg/par

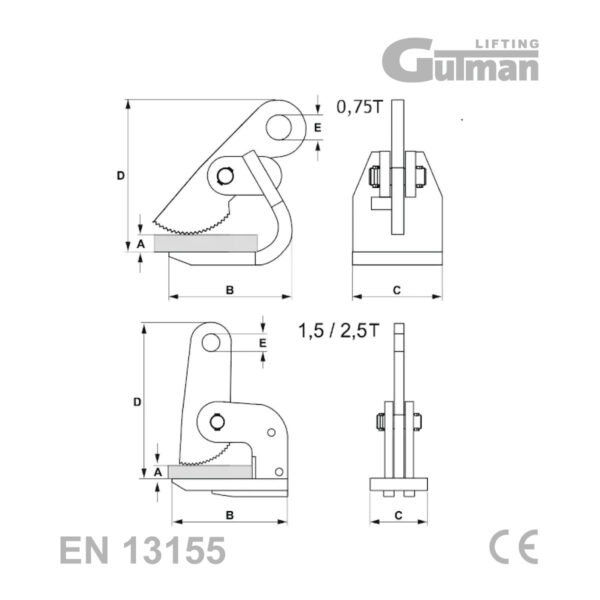

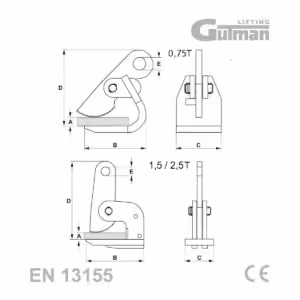

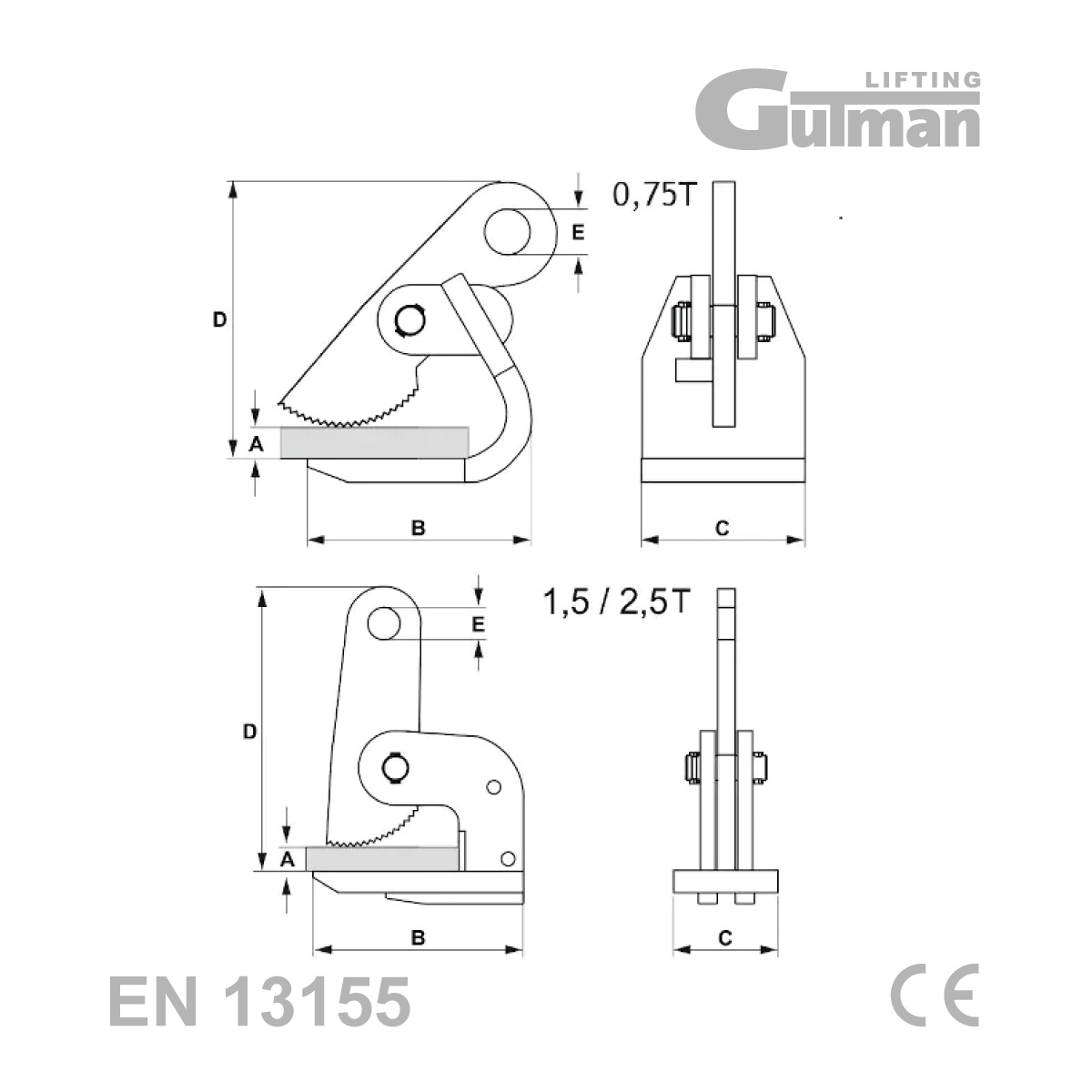

Model | QP-0,75A | QP-1,5A | QP-2,5A | |
Nosivost | kg | 750 | 1500 | 2500 |
Nosivost u paru | kg | 1500 | 3000 | 5000 |
Otvor čeljusti | mm | 0 – 50 | 0 – 50 | 0-50 |
A | mm | 0-52 | 0-52 | 0-52 |
B | mm | 127 | 220 | 260 |
C | mm | 100 | 110 | 130 |
Dmax | mm | 218 | 270 | 315 |
E | mm | ø30 | ø36 | ø40 |
Masa | kg | 4.3 | 7.1 | 14.1 |
