Adapter Kuka za Viličare 1000-2500kg

Adapter kuka za viličare VEH

Adapter kuka za viličare omogućuje brzu i jednostavnu transformaciju vašeg standardnog paletnog viličara u mobilnu kransku dizalicu. Isporučuje se u setu s okretnom kukom, škopcem i zateznim T-vijcima spremna za trenutnu uporabu.

Zašto odabrati VEH adapter kuku?

Inovativna konstrukcija

VEH adapter kuka rezultat je višegodišnjeg inženjerskog razvoja i iskustva u proizvodnji kranskih komponenti. Jedinstveni dizajn omogućuje:

Optimalnu distribuciju opterećenja na obje vilice viličara
Podesivost pozicije kuke duž cijele duljine vilica
Okretnu kuku za 360° koja olakšava precizno pozicioniranje tereta
Brzo skidanje i montažu bez potrebe za alatima

Materijali i izrada

Svaka komponenta proizvedena je od materijala vrhunske kvalitete:

Glavni nosač: Kovani konstrukcijski čelik S355 s povećanom žilavošću
Okretna kuka: Termički obrađen čelik klase G80 prema EN 1677-1
Škopac: Visokootporni čelik sa navojnim svornjakom, prema EN 13889

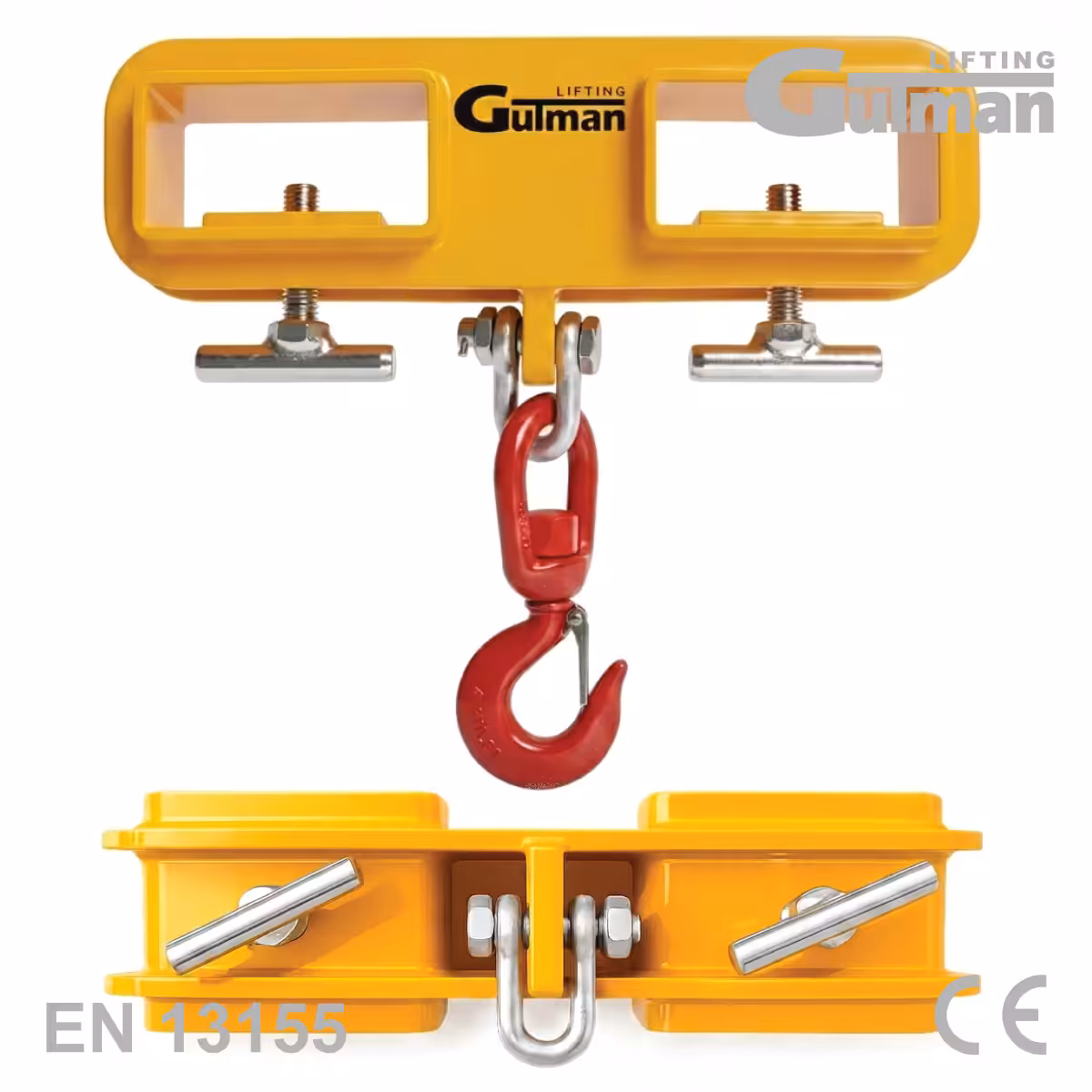

T-vijci: Vijci klase 10.8 s velikim T prihvatom

Certifikati i norme

CE certifikat sukladnosti prema:

EN 13155 – Dizalice, Sigurnosne komponente za opremu
EN 1677-1 – Komponenti za podizanje tereta, Kovani čelik

Montaža korak-po-korak

Priprema

Provjerite vilice viličara – moraju biti čiste, suhe i bez ulja
Izmjerite širinu vilica – provjerite kompatibilnost s tehničkim podacima
Namjestite razmak vilica – prilagodite za optimalnu stabilnost s teretom
Pozicionirajte viličar – na ravnoj, čvrstoj podlozi

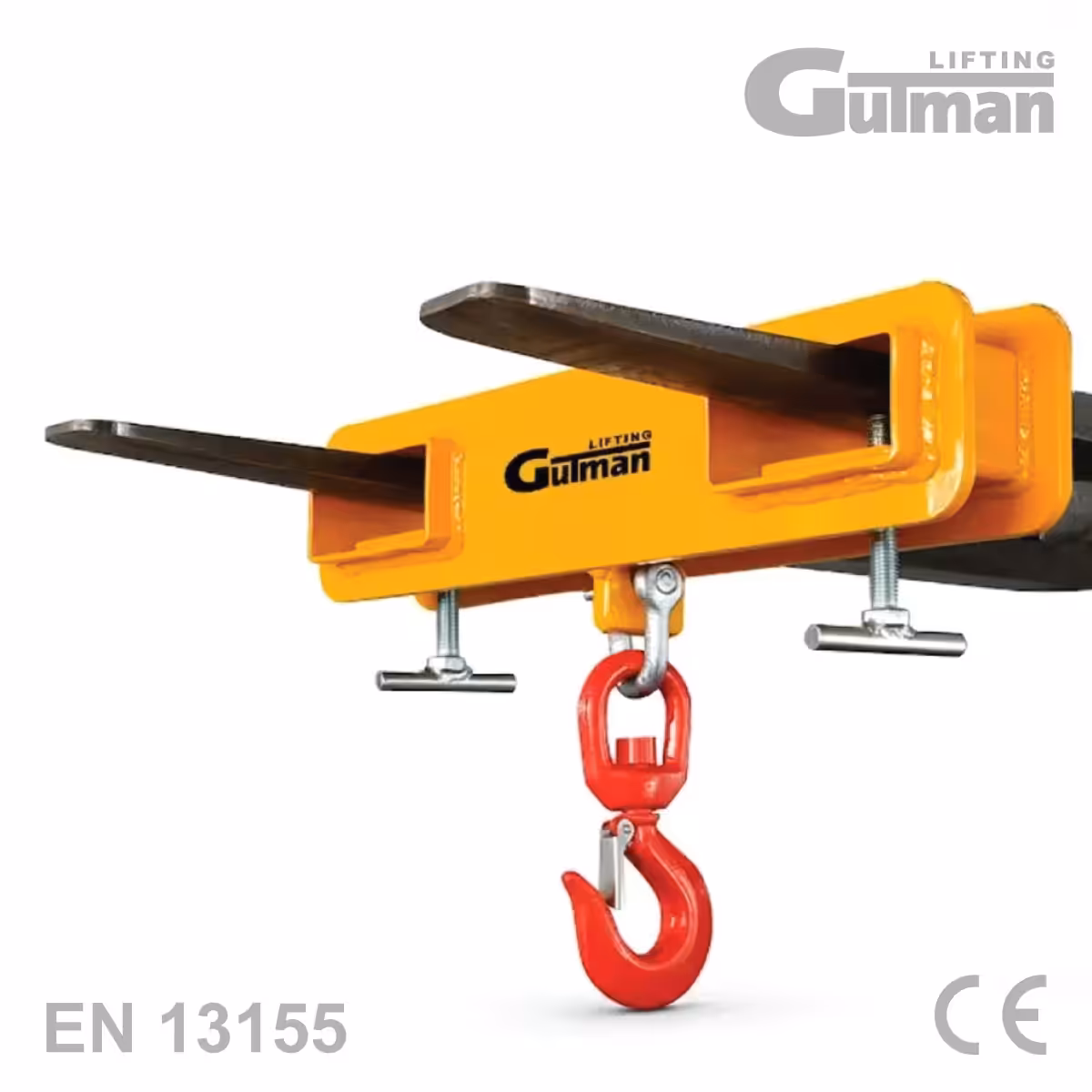

Montaža

Navucite adapter preko vilica – poravnajte otvore s vilicama
Postavite T-vijke – provjerite da su lako dostupni s donje strane
Pomaknite kuku na željenu poziciju – centrirajte ili pomaknite prema potrebi
Zategnite T-vijke naizmjenično – prvo desni, pa lijevi, pa opet desni
Provjerite stabilnost – povucite adapter rukom, ne smije se pomicati

Vrijeme montaže: 2-3 minute

Provjera prije uporabe (svaki put!)

✓ T-vijci čvrsto zategnuti
✓ Kuka se slobodno okreće bez otpora
✓ Sigurnosna kopča kuke funkcionira ispravno
✓ Nema vidljivih pukotina ili deformacija
✓ Škopac pravilno povezan s kukom

Sigurnosne upute OBAVEZNO PROČITAJTE

⚠️ OPASNOST – Nikada nemojte:

Prelaziti nazivnu nosivost adaptera ili viličara (što je niže)
Podizati ljude ili terete iznad ljudi
Koristiti kuku za bočno povlačenje ili vuču
Nanositi udare ili dinamička opterećenja na adapter
Koristiti oštećenu kuku ili adapter

✓ Pravila sigurne uporabe:

Prije uporabe: vizualno provjerite sve komponente
Tijekom podizanja: polako i kontrolirano bez trzaja
Transport tereta: samo u spuštenom položaju blizu poda – teret se uvijek mora voziti na najmanjoj mogućoj visini.
Postavljanje tereta: uvijek na stabilnu podlogu
Nakon uporabe: skinite adapter i pohranite na sigurno mjesto

Održavanje i trajnost

Redovito održavanje

Dnevno (prije svake uporabe):

Vizualni pregled na pukotine, deformacije, koroziju
Provjera zatezanja T-vijaka
Test okretanja kuke – mora se lako okretati

Mjesečno:

Detaljniji pregled svih zavara i spojeva
Provjera osigurača kuke
Čišćenje i podmazivanje okretnog mehanizma

Godišnje:

Pregled ovlaštene osobe za zaštitu na radu
Mjerenje tolerancija i dimenzija
Eventualno testiranje pod opterećenjem

Čišćenje i zaštita

Čistite redovito od prašine, ulja i nečistoća
Odmašćujte prije skladištenja
Pohranite na suhom mjestu zaštićenom od kiše
Zaštiite od korozije tankim slojem ulja

Kada zamijeniti adapter kuku?

Adapter MORA biti povučen iz uporabe ako:

Vidljive su pukotine na bilo kojem dijelu
Kuka je deformirana ili istrošena više od 10%
Zavari pokazuju znakove pucanja
T-vijci ne drže zatezanje
Bilo koja komponenta pokazuje znakove umora materijala
Ako natpis sa podacima nije čitak ili ga nema

Dodatna oprema i nadopune

Preporučene dopunske komponente:

Lančane priveznice – za sigurno povezivanje s teretom – Preporučena nosivost: min. jednaka nosivosti adaptera
Dinamometar (vaga za podizanje) – provjera težine tereta – Digitalni prikaz trenutne težine
Magnetne hvataljke ili vertikalne hvataljke za lim – za dizanje čeličnih limova većih debljina

Specifikacije	Adapter – kuka za viličare
Montaža i oprema	Brza i jednostavna montaža; Isporučuje se u kompletu s okretnom kukom i škopcem
Funkcija i prilagodba	Položaj kuke je podesiv duž vilica
Certifikacija i standardi	CE izjava, u skladu s normama EN 13155 i EN 1677-1
Komplet adaptera za sigurno podizanje tereta viličarima.

Kompatibilnost s vilicama

Adapter kuke kompatibilne su sa standardnim paletnim vilicama sljedećih dimenzija:

Model adaptera	Širina vilica (mm)	Visina vilica (mm)	Min. duljina vilica (mm)
VEH 10 KS	100 – 140	35 – 55	800
VEH 25 KS	120 – 145	40 – 56	1000
Kompatibilni rasponi dimenzija viličnih vilica za pojedine modele adapter kuke.

Najčešće postavljena pitanja

Koliko brzo mogu montirati adapter kuku?

S malo vježbe, montaža traje 2-3 minute. Prvi put možda 5 minuta.

Treba li poseban alat za montažu?

Ne, T-vijci mogu se zategnuti ručno.

Mogu li koristiti kuku na električnom paletnom viličaru?

Da, ako električni paletni viličar ima standardne vilice i odgovarajući kapacitet nosivosti.

Što ako moje vilice nisu točno navedenih dimenzija?

Kontaktirajte nas s točnim dimenzijama vaših vilica – možemo provjeriti kompatibilnost ili ponuditi prilagođeno rješenje.

Treba li kuku skidat svaki dan?

Ne treba, ali preporučamo skidanje ako dulje vrijeme nećete koristiti funkciju dizalice, jer mijenja težište viličara.

Težina	N/A
Nosivost - kg	1000, 2500

Model		VEH 10 KS	VEH 25 KS
Nosivost	kg	1000	2500
Ukupna širina A	mm	440	660
Razmak između vijaka B	mm	250	450
Širina otvora C	mm	140	148
Visina otvora D	mm	55	56
Ukupna visina E	mm	130	140
Težina	kg	14	25

Adapter – kuka za viličare
