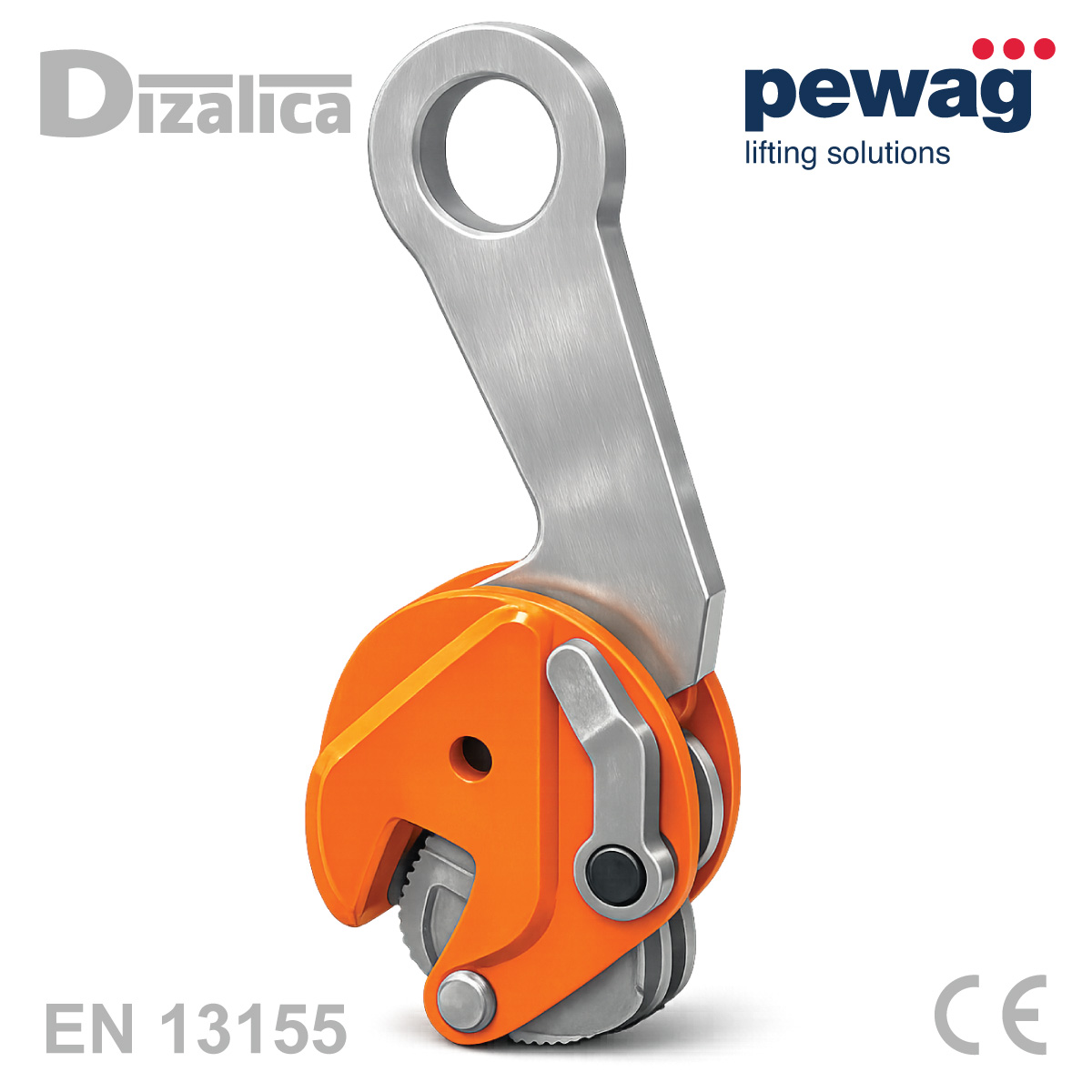

Pewag BKW – vertikalna hvataljka za podizanje, okretanje i transport greda (1.5t – 4t | otvor do 45mm)
Pewag BKW (iz Peclamp serije) je profesionalna vertikalna hvataljka dizajnirana za intenzivnu manipulaciju I, H i UNP čeličnim profilima. Za razliku od standardnih horizontalnih kliješta, model BKW ostvaruje snažan prihvat na vertikalnom dijelu profila, što osigurava maksimalnu stabilnost i sigurnost pri svakom podizanju.
Ovaj model je nezaobilazan alat u bravarijama, brodogradilištima i na gradilištima gdje je potrebno ne samo prenositi profile, već ih i precizno pozicionirati ili okretati tijekom montaže.
CIJENA NA UPIT
Područja primjene
Zahvaljujući svojoj robusnoj konstrukciji i specifičnoj geometriji prihvata, Pewag BKW hvataljka nalazi široku primjenu u industrijama koje zahtijevaju preciznu manipulaciju teškim čeličnim elementima. Primarno se koristi u pogodima metalne gradnje i bravarijama za podizanje i okretanje I, H i UNP profila tijekom procesa zavarivanja i strojne obrade. Neizostavan je alat u skladištima čelika za vertikalno slaganje greda čime se maksimalno iskorištava skladišni prostor, kao i u brodogradnji te mostogradnji pri montaži složenih čeličnih sekcija. Također, zbog mogućnosti rada pod kutom, idealna je za rad na gradilištima prilikom podizanja stupova s tla i njihovog preciznog postavljanja na baze konstrukcija.Glavne značajke i prednosti:

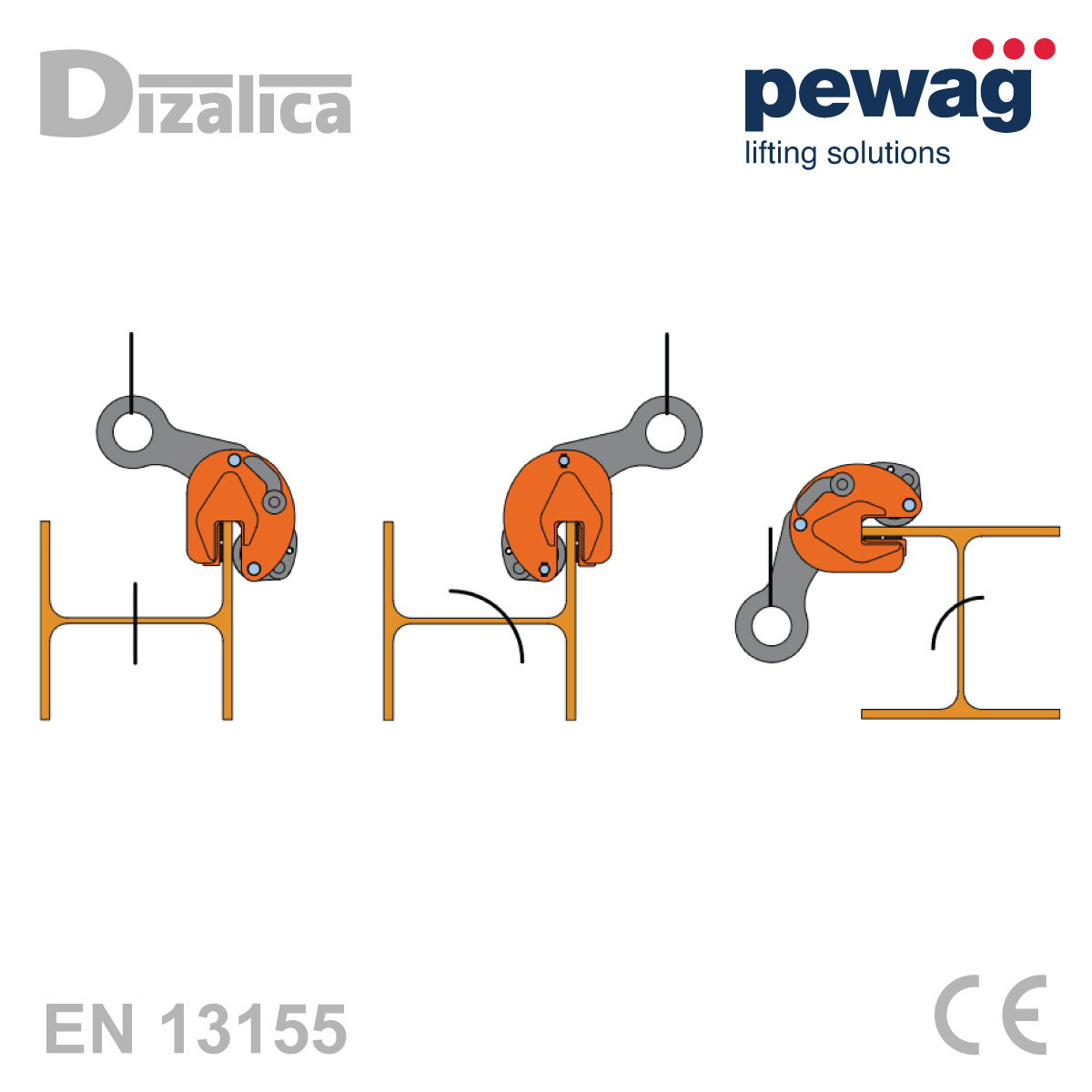

- Svestrana manipulacija: Omogućuje podizanje profila s poda (iz vodoravnog položaja), njihovo uspravljanje (vertikalni transport) te potpuno okretanje za 180°.
- Horizontalni transport u paru: Korištenjem dvije BKW hvataljke na lančanoj priveznici, postiže se savršeno balansiran i siguran vodoravni prijenos dugih greda.
- Sigurnosni mehanizam: Integrirana opruga osigurava da čeljusti ostanu fiksirane na profilu čak i kada sustav nije pod opterećenjem, sprječavajući neželjeno iskliznuće.
- Robusna izvedba prema EN 13155: Izrađena od visokokvalitetnog legiranog čelika, sukladno najstrožim europskim sigurnosnim normama uz obavezan CE certifikat.
- Jednostavna identifikacija: Svaki primjerak dolazi s utisnutim serijskim brojem i deklariranom nosivošću (WLL) za lakše praćenje inspekcijskih pregleda.
Zahvaljujući kompaktnom dizajnu i visokoj otpornosti na habanje, Pewag BKW osigurava dugotrajan radni vijek i minimalne troškove održavanja u najtežim industrijskim uvjetima.
Tehničke specifikacije i nosivost
Prilikom odabira odgovarajućeg modela, iznimno je važno uskladiti debljinu hrbata vaše grede s rasponom čeljusti (Jaw-width) te ukupnu masu tereta s radnom nosivošću hvataljke.| Model (Code) | Nosivost (kg) | Otvor čeljusti (mm) | Težina (kg/kom) |
|---|---|---|---|
| BKW 1 t | 1000 | 0 – 15 | 3.0 |
| BKW 1.5 t | 1500 | 0 – 20 | 7.0 |
| BKW 3 t | 3000 | 0 – 25 | 15.0 |

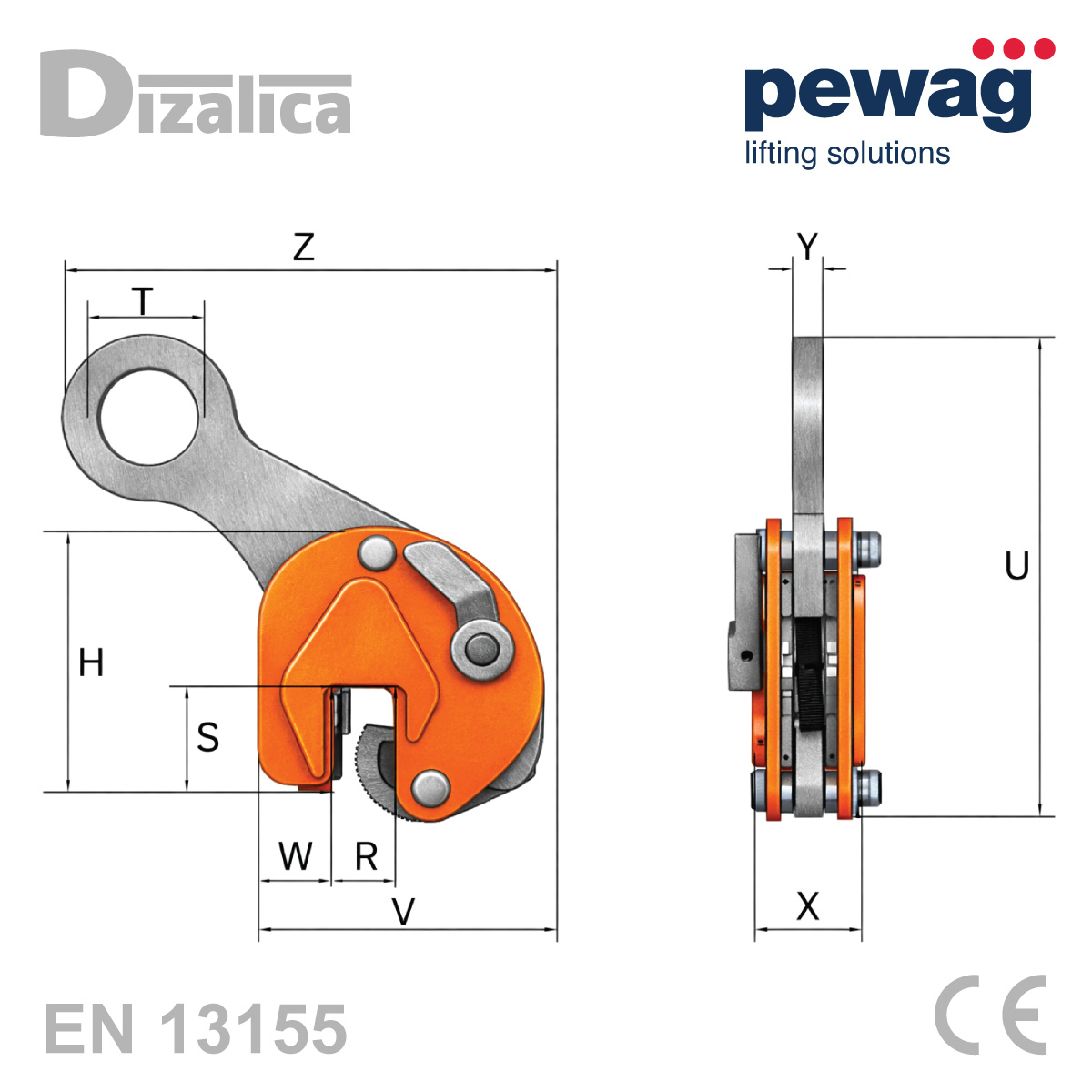

*Napomena: Za detaljne mjere (S, T, U, V, W, X, Y) pogledajte tablicu u sekciji “Tehnički podaci”.
Dopušteni kutovi i sigurnost pri radu

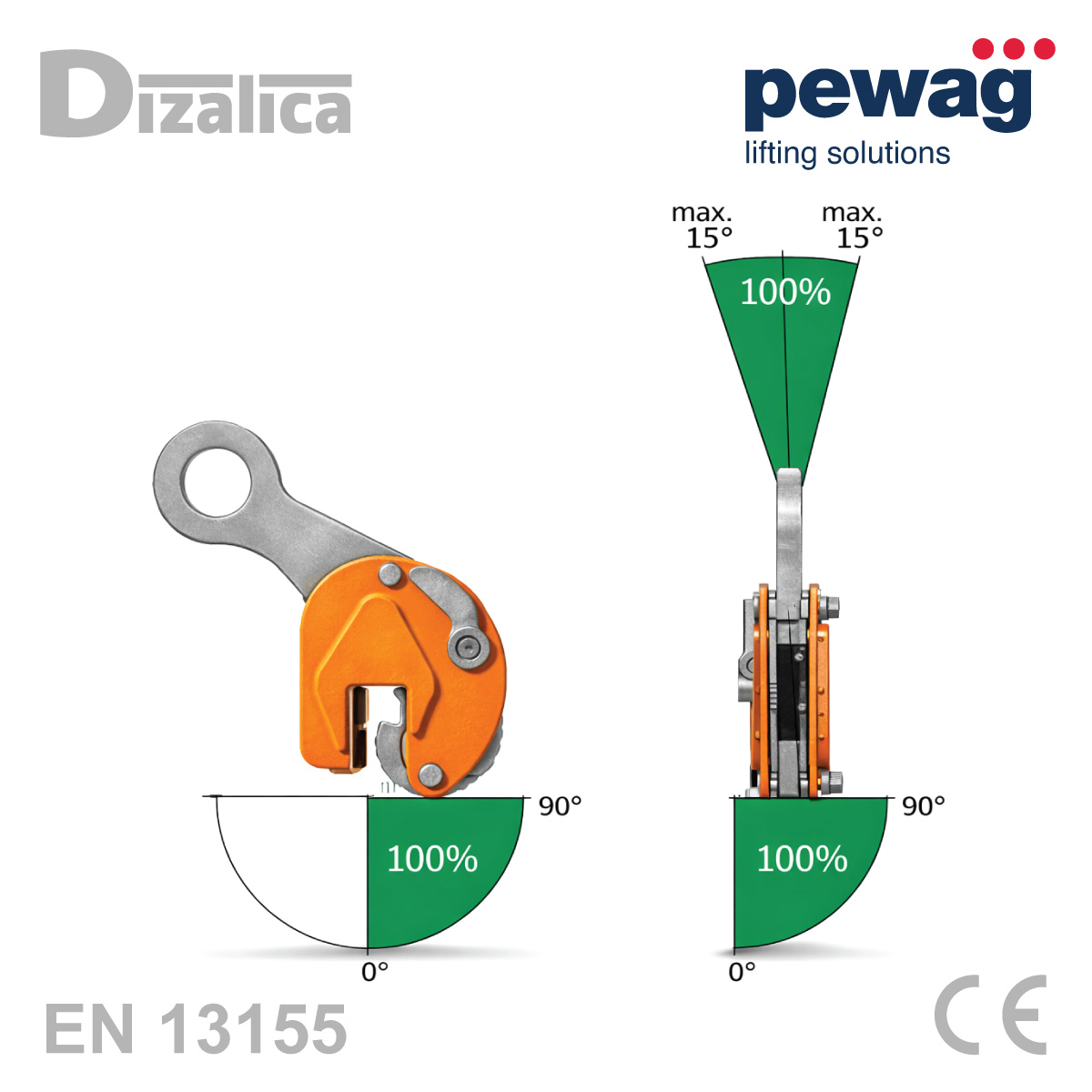

Prema tehničkim specifikacijama (vidi sliku 2), Pewag BKW omogućuje visoku fleksibilnost pri manipulaciji, ali uz strogo pridržavanje dopuštenih kutova opterećenja:
- Bočno podizanje: Hvataljka zadržava 100% radne nosivosti (WLL) pri kutu do 90°.
- Uzdužni nagib: Maksimalni dopušteni otklon naprijed ili natrag iznosi 15° kako bi se osigurao puni zahvat čeljusti.
- Sigurnosni faktor: Svaka hvataljka je testirana na preopterećenje i zadovoljava stroge kriterije norme EN 13155.
| Karakteristika | Tehnički podaci / Opis |
|---|---|
| Tip hvataljke | Vertikalna hvataljka za profile (Pechamp serija) |
| Namjena | Podizanje, transport i okretanje greda za 180° |
| Kompatibilni profili | I, H, UNP i ostali čelični profili |
| Hvatište | Hrbat (vertikalni dio) grede |
| Dopušteni kutovi | 90° bočno (puna nosivost), ±15° uzdužno |
| Sigurnosni standard | EN 13155 (odvojiva pomagala za dizanje) |
| Površinska zaštita | Visokokvalitetni lakirani premaz (narančasta boja) |
| Dodatna oprema | Mogućnost korištenja u paru s lančanom priveznicom |
Najčešće postavljena pitanja
Može li se Pewag BKW koristiti za podizanje profila koji leži vodoravno na tlu?
Da. BKW je dizajnirana upravo za tu namjenu. Zahvaljujući mehanizmu koji zahvati gredu, ona može sigurno “zgrabiti” profil koji leži vodoravno, podići ga i zakrenuti u uspravan položaj ili ga transportirati.
Koliko mi je hvataljki potrebno za transport duge grede?
Oštećuje li ova hvataljka površinu profila prilikom dizanja?
Pewag BKW koristi snažan mehanički pritisak i nazubljenu čeljust kako bi osigurala maksimalnu sigurnost. Budući da “grize” materijal, na mjestu prihvata mogu ostati manji tragovi (utisnuća). Ako radite s profilima koji imaju specijalni završni premaz ili su osjetljivi na tragove, preporučuje se provjera dubine tih tragova u skladu s projektom.
| Nosivost - kg | 1000 kg, 1500 kg, 3000 kg |
|---|
| Model (Code) | Nosivost (kg) | Otvor čeljusti (mm) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| BKW 1 t | 1000 | 0 - 15 | 45 | 35 | 225 | 136 | 43 | 47 | 15 | 3.0 |
| BKW 1.5 t | 1500 | 0 - 20 | 67 | 60 | 374 | 170 | 56 | 56 | 16 | 7.0 |
| BKW 3 t | 3000 | 0 - 25 | 66 | 70 | 410 | 208 | 58 | 77 | 20 | 15.0 |
*Sve dimenzije su izražene u milimetrima (mm). Radno opterećenje (kg) odnosi se na jednu hvataljku.

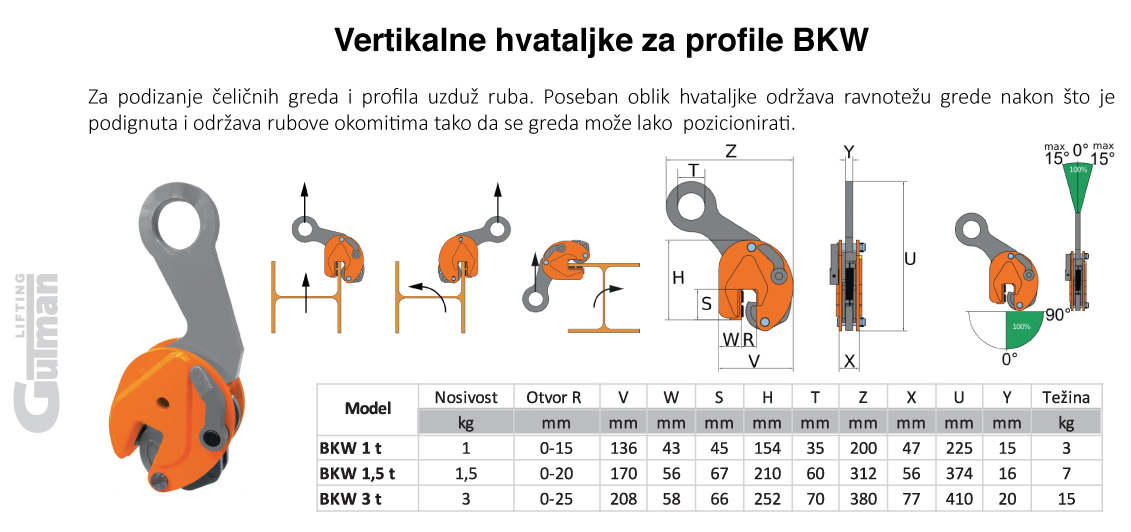

Kataloški prikaz Pewag BKW hvataljki za profile. Tablica sadrži nosivosti od 1t do 3t, otvore čeljusti do 25 mm i detaljne mjere za modele BKW 1t, 1.5t i 3t.
