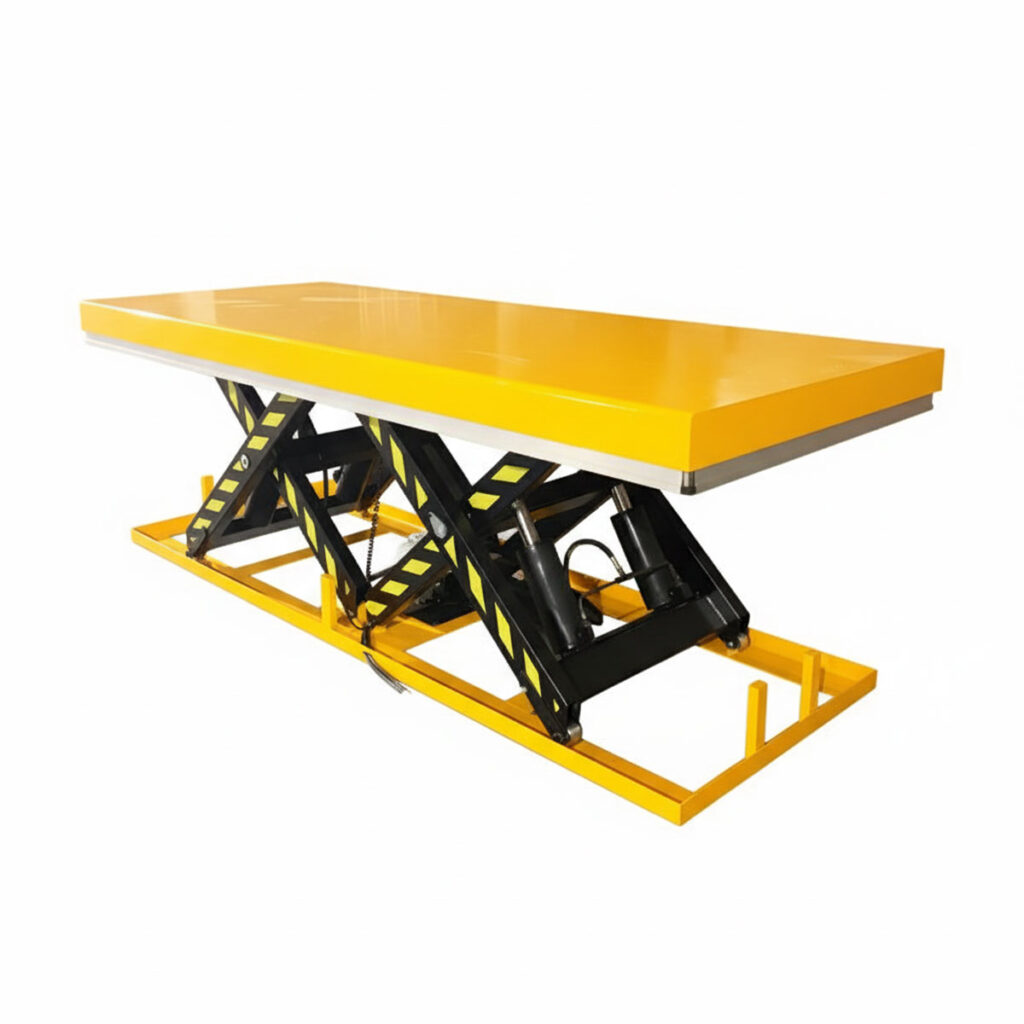

Tandemski podizni stolovi s dvostrukim vodoravnim škarama
Podizni stol s dvostrukim vodoravnim škarama, odnosno tandemski podizni stol, namijenjen je podizanju i pozicioniranju dugih, glomaznih i teških tereta kada je potrebna produžena platforma. Gutman HW-D program obuhvaća modele nosivosti 2, 4 i 8 t, sa standardnim platformama duljine 2500–3000 mm, ovisno o modelu.
Za razliku od višeškarastih HD, HT i HF stolova, kod kojih su škare vertikalno složene radi većeg hoda i visine podizanja, kod HW-D izvedbe dvije škaraste jedinice nalaze se vodoravno jedna iza druge ispod duge platforme. Zato je ova kategorija prvenstveno namijenjena dugim teretima poput građe, profila, cijevi, ploča i drugih elemenata većih dimenzija.
HW-D podizni stol u ponudi
Tandemski podizni stol za duge terete nosivosti 2, 4 i 8 t – HW-D
VPC: 2.110,00 € – 4.600,00 €2.637,50 € – 5.750,00 € Ovaj proizvod ima više varijanti. Opcije se mogu odabrati na stranici proizvoda| Nosivost | 2000kg, 4000kg, 8000kg |
|---|
Što je podizni stol s dvostrukim vodoravnim škarama?
Podizni stol s dvostrukim vodoravnim škarama koristi dvije škaraste jedinice raspoređene vodoravno duž produžene platforme. Takva tandem konstrukcija podupire teret na većem rasponu i prikladna je kada su duljina tereta i potrebna površina platforme važniji od postizanja vrlo velike visine podizanja.
Glavna razlika u odnosu na standardni jednoškarasti podizni stol nije samo nosivost, nego prije svega duljina platforme i raspored škara. HW-D je konstruiran za duge i glomazne terete kojima treba oslonac na većoj duljini.
Važno je razlikovati ovu izvedbu od vertikalnog dvoškarastog HD stola. Kod HW-D dvije škaraste jedinice nalaze se vodoravno jedna iza druge; kod HD izvedbe škare su vertikalno složene kako bi se postigla veća visina podizanja.
Kada je tandem konstrukcija dobar izbor?
- kada je teret dugačak ili glomazan i zahtijeva produženu platformu
- za daske, grede, profile, cijevi, ploče i druge duge elemente
- kada je potrebna nosivost 2, 4 ili 8 t
- kada standardna jednoškarasta platforma nema odgovarajuću duljinu
- za procese u kojima teret treba podizati i pozicionirati kao jednu cjelinu
HW-D podizni stol s dvostrukim vodoravnim škarama – nosivost i platforma
Modeli nosivosti 2, 4 i 8 t
HW-D program obuhvaća tandemske stolove nosivosti 2000, 4000 i 8000 kg. Standardne platforme imaju duljinu približno 2500–3000 mm, a najveća potvrđena standardna izvedba u programu doseže 3000 × 1200 mm.
Pri izboru modela potrebno je uskladiti nazivnu nosivost, dimenzije i oslonac tereta, potrebnu visinu podizanja te način uklapanja stola u proizvodni ili logistički proces.
Vodoravne škare nisu isto što i vertikalni dvoškarasti stol
Izraz dupli hidraulični podizni stol može biti nejasan jer se u praksi koristi za različite konstrukcije. Na ovoj stranici govorimo o HW-D izvedbi s dvostrukim vodoravnim škarama i dugom platformom. Ako je cilj veća visina podizanja, a ne veća duljina platforme, prikladnija je višeškarasta HD/HT/HF izvedba.
Dvostruki ventili preopterećenja - po jedan za svaki cilindar
Dvostruki ventili preopterećenja - po jedan za svaki cilindar Kada opterećenje premaši nominalnu nosivost za više od 10%, preopterećenski ventil otvara bypass i sprječava daljnje podizanje.
Diferencijalni senzori za detekciju nejednake visine
Magnetski ili optički senzori kontinuirano mjere poziciju obiju strana platforme. Ako razlika premaši 10 mm, sustav se automatski zaustavlja i zahtijeva reset.
Ventil za zaustavljanje pada pri puknuću crijeva
Integriran u hidrauličke cilindre, ovaj sigurnosni ventil detektira nagli pad tlaka (što ukazuje na puknuće crijeva) i zatvara protok, sprječavajući nekontrolirano spuštanje.
Rubni zaštitni kontakti na platformi
Aluminijska zaštitna traka po obodu radne ploče opremljena je mikrosklopkama. Ako osoba ili predmet dođe između platforme i okvira, stol se automatski zaustavlja.
Kada odabrati HW-D podizni stol za duge terete?
Podizni stol s dvostrukim vodoravnim škarama ima smisla kada teret svojom duljinom prelazi tipičnu radnu površinu standardnog stola ili kada mu je potreban oslonac na više točaka duž platforme. Tipični primjeri su drvna građa, dugi metalni profili, cijevi, ploče, konstrukcijski elementi i drugi tereti većih dimenzija.
Za posebne projekte mogu se razmatrati izvedbe po mjeri. Zahtjeve poput posebnih dimenzija platforme, valjaka ili načina ugradnje treba definirati prema konkretnom teretu i tehničkoj dokumentaciji odabranog rješenja.
Gdje se koristi podizni stol s dvostrukim vodoravnim škarama?
| Primjena | Tip tereta | Zašto tandem izvedba | Što provjeriti pri odabiru |
|---|---|---|---|
| Pilane i drvna industrija | daske, grede, paketi građe | duga platforma i oslonac tereta po duljini | duljina, masa i način utovara |
| Metalna industrija | profili, cijevi, grede, ploče | pozicioniranje dugih elemenata kao jedne cjeline | nosivost i dimenzije platforme |
| Proizvodnja i strojogradnja | dugi sklopovi i komponente | podizanje na potrebnu procesnu visinu | masa, težište i potreban hod |
| Logistika | duga ili glomazna roba | rukovanje teretom većih dimenzija | pristup teretu i integracija u tok materijala |
Dugi tereti u proizvodnji i logistici
Produžena platforma za terete većih dimenzija
Standardne HW-D platforme duljine 2500–3000 mm daju više prostora za oslonac dugih tereta nego klasični jednoškarasti stolovi. To je korisno kada se predmet mora podići kao jedna cjelina, bez premještanja između više manjih oslonaca.
Profili, cijevi, grede i ploče
Tandemski podizni stol može služiti za dovođenje dugih elemenata na visinu stroja, transportera ili radnog mjesta. Kod odabira treba provjeriti masu, duljinu, položaj težišta i način oslanjanja tereta na platformu.
Podizanje i pozicioniranje između procesa
U proizvodnim linijama HW-D može povezati radne korake na različitim visinama, primjerice između pripreme materijala, obrade, kontrole i daljnjeg transporta. Prednost tandem izvedbe je duga radna površina, a ne veća vertikalna visina.
Palete i glomazna roba
Kada teret zauzima veliku površinu ili se sastoji od više povezanih elemenata, duga platforma može olakšati podizanje i pozicioniranje. Konačan raspored tereta uvijek treba uskladiti s dopuštenim opterećenjem konkretnog modela.
Jednostavno pravilo izbora: HW-D tandem birajte kada je glavni problem duljina tereta i platforme; HD, HT ili HF višeškarasti stol birajte kada je glavni problem potrebna visina podizanja.
Za klasične terete koji ne zahtijevaju dugu platformu pogledajte jednoškaraste električne podizne stolove. Za cijeli pregled izvedbi pogledajte hidraulične podizne stolove.
Tandemski podizni stol za pilane i drvnu industriju
Drvna industrija i pilane tipičan su primjer primjene HW-D konstrukcije jer se često rukuje dugim teretima poput dasaka, greda i paketa građe. Podizni stol za pilane treba prvenstveno odabrati prema duljini i masi tereta te potrebnoj površini oslonca.
Daske, grede i paketi građe
- podizanje i pozicioniranje dugih drvenih elemenata
- dovod materijala na visinu stroja ili transportera
- rukovanje paketima građe kada je važan oslonac po duljini
- pozicioniranje tereta između faza obrade i slaganja
Tipične primjene: pilane, stolarije, obrada i prerada drva te proizvodnja drvenih elemenata.
Ploče i pločasti materijali
- podizanje ploča i paketa pločastog materijala
- dovod na pile, obradne strojeve i druga radna mjesta
- pozicioniranje materijala prije ili nakon obrade
- rukovanje teretima kojima je potreban oslonac na većoj površini
Dugi metalni i konstrukcijski elementi
- profili, cijevi, grede i drugi dugi elementi
- ploče i sklopovi većih dimenzija
- dovod materijala na procesnu visinu
- pozicioniranje prije obrade, montaže ili kontrole
Kako odabrati podizni stol s dvostrukim vodoravnim škarama HW-D?
Pravi HW-D model bira se prema stvarnom teretu, a ne samo prema najvećoj dostupnoj nosivosti. Kod tandem stola posebno su važni duljina i širina tereta, masa, položaj težišta, dimenzije platforme i potrebna visina podizanja.
1. Nosivost: 2, 4 ili 8 t
Odaberite model čija nazivna nosivost odgovara najvećoj stvarnoj masi tereta u predviđenom načinu uporabe. Nosivost se ne smije promatrati odvojeno od rasporeda tereta na platformi.
2. Duljina i širina platforme
Za HW-D je dimenzija platforme ključna. Standardni program uključuje duge platforme od približno 2500 do 3000 mm, ovisno o modelu, pa prije odabira treba izmjeriti stvarni teret i potreban oslonac.
3. Potrebna visina podizanja
Ako je prioritet duga platforma, tandem izvedba je logičan izbor. Ako je potrebna znatno veća visina podizanja, usporedite rješenje s višeškarastim HD, HT i HF stolovima.
4. Ugradnja i posebna izvedba
Način postavljanja, potrebne dimenzije prostora i eventualna izvedba po mjeri trebaju se potvrditi prema tehničkom crtežu odabranog modela. Za posebne zahtjeve, primjerice nestandardnu platformu ili valjke, potrebno je definirati teret i radni proces prije izrade ponude.
Često postavljena pitanja o tandem podiznim stolovima
Što je i kako se još naziva podizni stol s dvostrukim vodoravnim škarama?
Podizni stol s dvostrukim vodoravnim škarama naziva se i tandemski podizni stol ili dupli hidraulični podizni stol. Kod HW-D izvedbe dvije škaraste jedinice raspoređene su vodoravno duž produžene platforme, pa je glavna namjena rukovanje dugim i glomaznim teretima.
Koja je razlika između tandem HW-D stola i vertikalnog dvoškarastog HD stola?
Kod HW-D tandema škare su raspoređene vodoravno jedna iza druge kako bi poduprle dugu platformu. Kod vertikalnog dvoškarastog HD stola dvije razine škara nalaze se jedna iznad druge radi postizanja veće visine podizanja. Zato ta dva proizvoda imaju različit primarni zadatak i ne treba ih poistovjećivati.
Kada odabrati tandem stol umjesto standardnog jednoškarastog stola?
Tandemski stol odaberite kada standardna jednoškarasta platforma nema dovoljnu duljinu ili kada dugačak teret treba oslonac na većem rasponu. Ako je teret kompaktan i standardna platforma mu odgovara, prvo treba provjeriti jednoškaraste električne stolove.
Koju nosivost tandem podiznog stola odabrati – 2, 4 ili 8 t?
HW-D program obuhvaća nosivosti 2, 4 i 8 t. Model se bira prema najvećoj stvarnoj masi tereta, njegovim dimenzijama i načinu oslanjanja na platformu. Za siguran odabir treba usporediti i potrebnu duljinu platforme te visinu podizanja.
Za koje duge i glomazne terete se koristi HW-D tandem stol?
Hidraulični podizni stol za duge terete posebno je prikladan za daske, grede, profile, cijevi, ploče, pakete građe i druge duge ili glomazne elemente. Zbog toga je podizni stol za pilane i drvnu industriju jedna od tipičnih primjena HW-D konstrukcije.
Što odabrati ako je potrebna veća visina podizanja?
Ako je uz nosivost potrebna znatno veća visina podizanja, treba razmotriti višeškaraste električne podizne stolove HD, HT i HF. Oni koriste vertikalno složene škare i namijenjeni su većem hodu i visini podizanja, dok je HW-D prvenstveno rješenje za dugu platformu i duge terete.
