Tandemski podizni stol za duge terete nosivosti 2, 4 i 8 t – HW-D
Tandemski podizni stol HW-D namijenjen je podizanju i pozicioniranju dugih i teških tereta. Dvostruke vodoravne škare omogućuju izvedbu s dugom platformom, a dostupni su modeli nosivosti 2, 4 i 8 t za industrijsku primjenu.
VPC 2.110,00 € – 4.600,00 €MPC 2.637,50 € – 5.750,00 €
Tandemski podizni stol za duge terete – HW-D 2, 4 i 8 t
Tandemski podizni stol HW-D je industrijski hidraulični podizni stol s dvije škaraste jedinice raspoređene vodoravno ispod produžene platforme. Namijenjen je podizanju i pozicioniranju dugih, glomaznih i teških tereta kada standardna jednoškarasta platforma nema dovoljnu duljinu.
HW-D program obuhvaća modele nosivosti 2000, 4000 i 8000 kg, odnosno 2, 4 i 8 t. Ovisno o modelu, standardne platforme imaju duljinu 2500–3000 mm. Takav tandemski podizni škarasti stol posebno je koristan kada teret treba oslonac na većoj duljini, primjerice kod dasaka, greda, profila, cijevi, ploča i drugih dugih elemenata.
Kao industrijski hidraulični podizni stol, HW-D se upravlja 24 V tipkalom i napaja na 380 V / 50 Hz. Prema postojećim tehničkim podacima opremljen je sigurnosnim ventilom protiv preopterećenja, zaštitom od nekontroliranog spuštanja pomoću rubnih kontakata te kontrolnim ventilom koji zaustavlja spuštanje u slučaju puknuća crijeva.
Tandemski podizni stol HW-D ima CE oznaku i navodi se u skladu s normom EN 1570-1. Konačan odabir modela treba uskladiti s masom, dimenzijama, položajem težišta i načinom oslanjanja konkretnog tereta.
Podizni stol za duge terete – kada odabrati tandem škare?
Tandemski podizni stol ima smisla kada je glavni problem duljina tereta i potrebna površina platforme, a ne postizanje vrlo velike visine podizanja. Dvije vodoravno raspoređene škaraste jedinice podupiru produženu platformu na većem rasponu.
- za duge terete kojima standardna platforma nema dovoljnu duljinu
- za daske, grede, profile, cijevi, ploče i slične elemente većih dimenzija
- kada je potrebna nosivost 2, 4 ili 8 t
- za procese u kojima se dugačak teret podiže i pozicionira kao jedna cjelina
Važno je razlikovati HW-D od vertikalnog dvoškarastog stola. Kod HW-D škare su raspoređene vodoravno jedna iza druge radi duge platforme, dok su kod višeškarastih HD/HT/HF stolova škare složene vertikalno radi većeg hoda i visine podizanja.
Usporedba HW-D tandem modela nosivosti 2, 4 i 8 t
| Karakteristika | HW-D 2000 | HW-D 4000 | HW-D 8000 |
|---|---|---|---|
| Nosivost | 2000 kg (2 t) | 4000 kg (4 t) | 8000 kg (8 t) |
| Dimenzije ploče (D × Š) | 2500 × 820 mm | 2500 × 850 mm | 3000 × 1200 mm |
| Minimalna visina | 205 mm | 230 mm | 240 mm |
| Maksimalna visina | 1000 mm | 1000 mm | 1050 mm |
| Hod | 795 mm | 770 mm | 750 mm |
| Vrijeme podizanja – bez tereta | 25 s | 35 s | 35 s |
| Vrijeme podizanja – s teretom | 35 s | 45 s | 45 s |
| Težina stola | 265 kg | 360 kg | 700 kg |
| Napajanje | 380 V / 50 Hz | 380 V / 50 Hz | 380 V / 50 Hz |
| Razina buke | <70 dB | <72 dB | <75 dB |
| HW-D tandemski podizni stol – usporedba standardnih modela | |||
Primjena: podizni stol za drvnu industriju, profile, cijevi i druge duge terete
Podizni stol za drvnu industriju jedna je od tipičnih primjena HW-D konstrukcije jer daske, grede, paketi građe i pločasti materijali često traže dugu platformu i oslonac po većem dijelu tereta. Isti princip primjenjuje se na duge metalne elemente i druge glomazne komponente.
Pri izboru primjene uvijek treba provjeriti stvarnu masu, duljinu, širinu, položaj težišta i način oslanjanja. Nosivost modela ne treba promatrati odvojeno od rasporeda tereta na platformi.
Drvna industrija i pilane
- daske, grede i paketi građe
- ploče i pločasti materijali
- dovođenje dugog materijala na radnu ili procesnu visinu
- pozicioniranje tereta između faza obrade i slaganja
Za ovu namjenu u sadržaju se prirodno koriste izrazi podizni stol za pilane i hidraulični podizni stol za pilane.
Profili, cijevi, limovi i konstrukcijski elementi
- podizni stol za profile i dugačke metalne elemente
- podizni stol za cijevi i grede
- podizni stol za limove i ploče većih dimenzija
- pozicioniranje prije obrade, montaže ili kontrole
Duga platforma omogućuje da se teret podiže kao jedna cjelina, uz uvjet da je pravilno oslonjen i unutar dopuštene nosivosti odabranog modela.
Proizvodnja, strojogradnja i interna logistika
- dugi sklopovi i komponente u proizvodnom procesu
- pozicioniranje tereta uz strojeve, transportere ili radna mjesta
- duga i glomazna roba u internoj logistici
- tereti koji trebaju produženu platformu i oslonac na većem rasponu
U tim situacijama hidraulični podizni stol za duge terete može povezati radne korake na različitim visinama bez potrebe da se dugačak teret dijeli na više manjih oslonaca.
Kako odabrati odgovarajući tandemski podizni stol HW-D?
1. Odredite najveću stvarnu masu tereta
- HW-D 2000: nazivna nosivost 2000 kg
- HW-D 4000: nazivna nosivost 4000 kg
- HW-D 8000: nazivna nosivost 8000 kg
- uz masu provjerite položaj težišta i raspored opterećenja na platformi
2. Uskladite teret s dimenzijama platforme
- HW-D 2000: 2500 × 820 mm
- HW-D 4000: 2500 × 850 mm
- HW-D 8000: 3000 × 1200 mm
- izmjerite stvarnu duljinu i širinu tereta te potreban način oslanjanja
3. Provjerite potrebnu visinu i hod
Standardni HW-D modeli u ovoj ponudi podižu platformu približno do 1000–1050 mm, ovisno o modelu. Ako je glavni zahtjev znatno veća visina podizanja, treba usporediti rješenje s vertikalnim višeškarastim stolovima.
4. Odaberite pravu konstrukciju za zadatak
- ako je glavni problem duljina tereta i platforme, odaberite HW-D tandemski podizni stol
- ako je glavni problem veća visina podizanja, pogledajte višeškaraste električne podizne stolove
- za kompaktne terete kojima ne treba duga platforma pogledajte jednoškaraste električne podizne stolove
Za pregled svih vodoravnih tandem izvedbi otvorite kategoriju podizni stolovi s dvostrukim vodoravnim škarama.
Tehničke značajke HW-D tandem stola
| Specifikacija | HW-D tandem podizni stol |
|---|---|
| Namjena / konstrukcija | Dvostruke vodoravne škare s produženom platformom za duge i glomazne terete. |
| Nosivosti programa | 2000 / 4000 / 8000 kg (2 / 4 / 8 t) |
| Standardne platforme | 2500 × 820 mm; 2500 × 850 mm; 3000 × 1200 mm, ovisno o modelu |
| Upravljanje i napajanje | 24 V tipkalo; 380 V / 50 Hz |
| Sigurnosne značajke | Sigurnosni ventil protiv preopterećenja, rubni kontakti i kontrolni ventil za slučaj puknuća crijeva |
| Montaža | Montaža pomoću okastih vijaka prema postojećim tehničkim podacima |
| Certifikacija | CE oznaka; EN 1570-1 |
| Posebne izvedbe | Za posebne dimenzije platforme ili valjke potrebno je definirati teret i zahtjev projekta prije ponude. |
| HW-D je namijenjen dugim teretima i dugoj platformi; za veće visine podizanja usporedite višeškaraste izvedbe. | |
Česta pitanja o tandem podiznom stolu HW-D
Što je tandemski podizni stol i čemu služi?
Tandemski podizni stol HW-D je hidraulični podizni stol s dvije škaraste jedinice raspoređene vodoravno ispod produžene platforme. Namijenjen je podizanju i pozicioniranju dugih, glomaznih i teških tereta kojima standardna jednoškarasta platforma nema dovoljnu duljinu.
Koja je razlika između HW-D tandem stola i vertikalnog dvoškarastog stola?
Kod HW-D izvedbe dvije škaraste jedinice nalaze se vodoravno jedna iza druge kako bi poduprle dugu platformu. Kod vertikalnog dvoškarastog ili višeškarastog stola škare su složene jedna iznad druge radi većeg hoda i visine podizanja. Zato HW-D prvenstveno rješava problem duljine tereta i platforme.
Koje nosivosti imaju HW-D tandem podizni stolovi?
Standardni HW-D program na ovoj stranici obuhvaća nosivosti 2, 4 i 8 t, odnosno 2000, 4000 i 8000 kg. Model treba birati prema najvećoj stvarnoj masi tereta, njegovim dimenzijama, položaju težišta i načinu oslanjanja.
Za koje duge terete se HW-D može koristiti?
Podizni stol za duge terete može se koristiti za daske, grede, pakete građe, profile, cijevi, ploče, duge sklopove i druge elemente većih dimenzija. Zbog toga je HW-D čest izbor kada je potrebna duga platforma u drvnoj, metalnoj i proizvodnoj primjeni.
Koje su standardne dimenzije platforme HW-D modela?
Prema postojećim tehničkim podacima, HW-D 2000 ima platformu 2500 × 820 mm, HW-D 4000 2500 × 850 mm, a HW-D 8000 3000 × 1200 mm. Za posebne dimenzije treba provjeriti mogućnost izvedbe prema projektu.
Koliko traje podizanje HW-D stola?
Prema postojećoj tablici, vrijeme podizanja bez tereta iznosi 25 s za HW-D 2000 te 35 s za HW-D 4000 i HW-D 8000. S teretom su navedena vremena 35 s, 45 s i 45 s. Pri ponudi treba potvrditi tehničke podatke odabrane izvedbe.
Može li se HW-D izvesti po mjeri ili s valjcima?
Za posebne projekte mogu se razmatrati nestandardne dimenzije platforme ili izvedbe s valjcima. Takav zahtjev treba definirati prema stvarnom teretu, načinu oslanjanja i radnom procesu prije izrade ponude.
Kako odabrati između modela 2, 4 i 8 t?
Prvo odredite najveću masu i dimenzije tereta. Zatim usporedite duljinu i širinu platforme, potrebnu visinu podizanja te položaj težišta. Odaberite model čija deklarirana nosivost i platforma odgovaraju stvarnom načinu uporabe, a ne samo najveću dostupnu nosivost.
| Nosivost | 2000kg, 4000kg, 8000kg |
|---|
Show only reviews in Hrvatski (0)

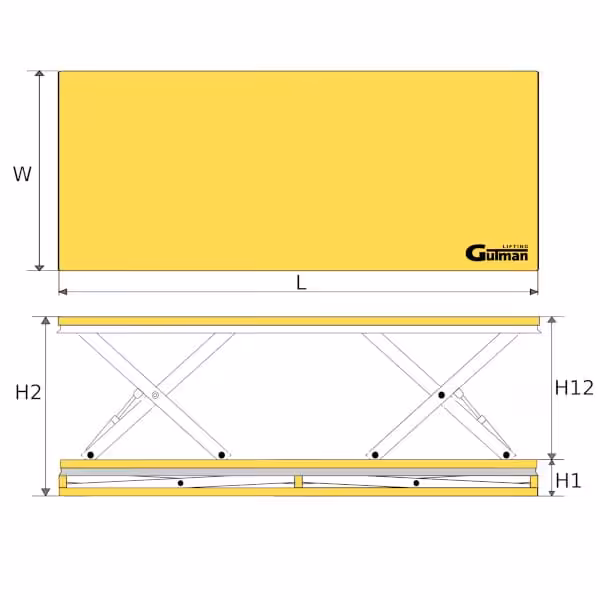

Model | Nosivost | Spušteno H1 | Podignuto H2 | Hod H12 | Radna ploča LxW | Težina |
kg | mm | mm | mm | mm | kg | |
HW 2000D | 2000 | 205 | 1000 | 795 | 2500x820 | 265 |
HW 4000D | 4000 | 230 | 1000 | 770 | 2500x850 | 360 |
HW 8000D | 8000 | 300 | 1050 | 750 | 3000x1200 | 700 |
