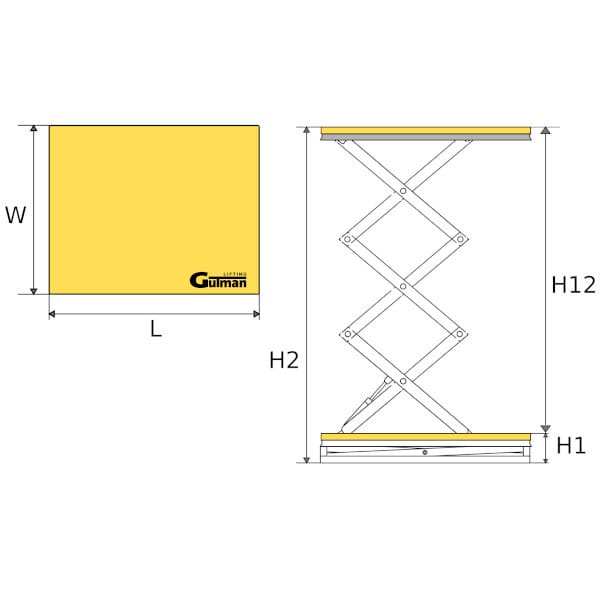

troškarasti hidraulični stol HT dimenzije

Troškarasti hidraulični podizni stol, podizanje do 3m, nosivost do 1, 2 ili 4t

Q: Koliko često moram mijenjati hidraulično ulje?

Razina buke tijekom rada je 68-72 dB, što je usporedivo s normalnim razgovorom ili pisanje na tipkovnici. Nije potrebna zaštita za sluh.

Q: Može li stol raditi na neravnoj površini?

Standardni model namijenjen je uporabi u zatvorenom prostoru. Električni komponenti imaju IP54 zaštitu koja pokriva prašinu i prskanje vode, ali ne i direktnu kišu ili snijeg. Za vanjsku uporabu potreban je model s IP65 zaštitom (kontaktirajte nas za raspoloživost, dostupno na upit s dodatnom cijenom).

Q: Može li stol podnijeti neravnomjerno raspoređen teret?

Pri normalnoj uporabi, hidraulično ulje treba zamijeniti:Jednom godišnje kod intenzivne uporabe (više od 15 ciklusa dnevno)Svake 2 godine kod umjerene uporabe (5-10 ciklusa dnevno)Znakovi da je vrijeme za zamjenu: sporo podizanje, čudan zvuk tijekom rada, ulje potamnjelo.

Troškarasti električni podizni stol je vrhunsko rješenje za industriju – izuzetna nosivost i impresivne visine do 3 m čine ga nezamjenjivim u svim teškim operacijama. Odmah dostupan u modelima 1000 i 2000 kg te 4000kg po narudžbi, omogućuje sigurno i precizno podizanje teških tereta bez dodatne mehanizacije. Robusna trostruka škarasta konstrukcija i napredno hidraulično upravljanje garantira stabilnost, sigurnost i dugotrajnost. Idealno za tešku industriju, strojarstvo, automobilsku proizvodnju i skladišta.
Investirajte u snagu i pouzdanost – naručite svoj podizni stol već danas!

VPC: 2.700,00 € – 3.900,00 €
MPC: 3.375,00 € – 4.875,00 €

Nosivost: kg

Obriši

Šifra: N/A Kategorija Višeškarasti električni stolovi Brand: Gutman

Dodaj u listu želja

Dostava

Osobno preuzimanje:
Slavonska avenija 22e, 10000 Zagreb

1 -2 radna dana za cijelu Hrvatsku

3-4 radna dana za Sloveniju

BiH i ostale države po dogovoru

Trošak dostave obračunava se prema cjeniku dostavne službe i ovisi o lokaciji. Za dostavu koristimo usluge GW, GLS i DPD dostavnih službi.

Trebate pomoć

Javite se našoj korisničkoj službi
na tel.:+385 91 488 6262

Opis

Troškarasti podizni stol za ekstremne visine i najveće nosivosti

Troškarasti električni podizni stol predstavlja vrhunsko rješenje za industrijske primjene koje zahtijevaju ekstremne visine podizanja i velike nosivosti. S tri razine škarastih elemenata, ovi stolovi dostižu impresivne visine do 3000 mm dok istovremeno pružaju izuzetnu stabilnost i sigurnost rada.

Dostupni u tri modela nosivosti – 1000 kg, 2000 kg te model koji podiže 4000 kg – troškarasti stolovi pokrivaju najzahtjevnije industrijske potrebe.

Električno upravljanje omogućuje precizno pozicioniranje teških tereta na bilo kojoj visini, eliminirajući potrebu za skupom mehanizacijom poput viličara za specifične primjene.

Robusna trostruka škarasta konstrukcija osigurava da platforma ostaje savršeno horizontalna čak i na maksimalnoj visini od 3 metra. Napredno hidraulično upravljanje s električnim pogonom omogućuje glatko podizanje čak i najtežih tereta, dok višestruki sigurnosni sustavi štite operatere i opremu tijekom rada.

Idealan za: tešku industriju, automobilsku proizvodnju, strojarstvo, teške skladišne operacije, pristup na velike visine, rukovanje teretnim kontejnerima

Zašto odabrati troškarasti podizni stol?

1. Trostruka škarasta konstrukcija – Ekstremne visine s maksimalnom stabilnošću

Troškarasti mehanizam koristi tri seta škarastih elemenata postavljenih vertikalno jedan iznad drugog.

Ovo omogućuje doseg visina do 3 metara:

Za usporedbu:
- jednoškarasti stolovi dosežu ~1 m,
- dvoškarasti ~2 m,
- troškarasti 2.7-3 m
- četveroškarasti ~4 m
- Trostruko podizanje u odnosu na jednoškaraste modele

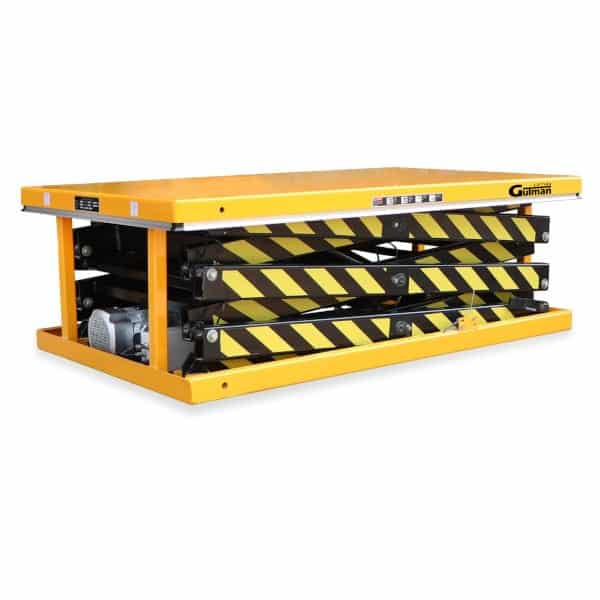

Kompaktna dimenzija u spuštenom položaju (350-450 mm)

Kako funkcionira trostruki mehanizam?

Hidraulični cilindar aktivira donju razinu škara
Kada se donja razina otvori 50%, aktivira se srednja razina
Na 75% otvaranja donje razine, aktivira se gornja razina
Sve tri razine se sinkronizirano izdužuju do maksimalne visine
Platforma ostaje savršeno horizontalna (+/- 1° tolerancija)

Stabilnost na visini

Trostruka konstrukcija distribuira opterećenje kroz 12-16 zglobnih točaka (ovisno o modelu), što osigurava:

Minimalno ljuljanje čak i na 3 metra visine
Siguran rad s teretom bez rizika prevrtanja
Precizno pozicioniranje osjetljivih tereta

2. Nosivost od 1 do 4 tone – Za svaki zahtjev u industriji

Model 1000 kg – pokriva standardne industrijske primjene:

EUR palete s robom (600-1000 kg)
Automobilski dijelovi (motori, mjenjači, dijelovi karoserije)
Strojevi i alati
Pakiranje i paletizacija

Model 2000 kg – za srednje teške primjene:

Dvostruke palete ili industrijske palete 1000×1200 mm
Teški strojni dijelovi
Mini kontejneri s materijalom
Velike serije proizvoda

Model 4000 kg (dostupan po specijalnoj narudžbi) – ekstremno teške primjene:

Kompletni motori komercijalnih vozila (1500-3500 kg)
Industrijski strojevi i oprema
Teški metalni profili i konstrukcije
Palete s građevinskim materijalom
Velike količine čelika ili aluminija

3. Moćan i precizan električni pogon

Trofazni elektromotori 400V

Model 1000 kg: 3.0 kW motor – jači od standardnih 2.2 kW
Model 2000 kg: 4.0 kW motor – za brže podizanje težih tereta
Model 4000 kg: 5.5 kW industrijski motor – maksimalna snaga

Prednosti snažnijih motora

Brzo podizanje čak i kod maksimalne nosivosti
Rad bez pregrijavanja tijekom intenzivne uporabe
Duži vijek trajanja motora (20.000+ sati)
Niža potrošnja energije po kg podignutog tereta

Precizno upravljanje

Kablovsko daljinsko upravljanje s 5 m kablom (opcija: 10 m)
Gumbi: GORE / DOLJE / STOP / E-STOP
Soft-start i soft-stop za zatšitu tereta

Primjena troškarastog podiznog hidrauličnog stola

Skladišta i logistički centri s različitim visinama podizanja

Troškarasti podizni stolovi predstavljaju idealno rješenje za stacionarne pozicije u skladištima i distributivnim centrima gdje se teret mora podizati na različite visinske razine. Kada skladište ima više etaža ili kada je potrebno premostiti različite radne visine između odjeljivih prostora, troškarasti stol omogućuje siguran i kontroliran vertikalni transport.Tipične primjene u skladištima uključuju:

Prijenos paleta između prizemlja i mezanina
Podizanje tereta iz podrumskih skladišnih zona
Transport robe na utovarno-istovarene rampe različitih visina
Punjenje visokih regala sa stacionarne pozicije
Premještanje robe između različitih skladišnih razina

Ovi stolovi se ugrađuju direktno u pod ili stoje na fiksnoj poziciji, pružajući stabilnu platformu za prijenos paleta, sanduka ili industrijske opreme između različitih razina. Posebno su korisni u situacijama gdje tradicionalni lifteri ili viličari ne mogu pristupiti, ili gdje je potrebna precizna kontrola visine podizanja.

Zahvaljujući troškarastom mehanizmu, stolovi dostižu velike visine dizanja uz maksimalnu stabilnost tereta, omogućujući efikasan rad u višeetažnim skladišnim prostorima.

Prehrambena i kemijska industrija - podizanje materijala na proizvodne linije

U prehrambenim i kemijskim proizvodnim pogonima, troškarasti stolovi predstavljaju ključnu opremu za podizanje sirovina, vreća i paletiziranog materijala na višu razinu proizvodnih linija. Kada je potrebno ubaciti sastojke u miksere, kotlove ili drugu procesnu opremu koja se nalazi na podignutoj poziciji, troškarasti stol omogućuje siguran i ergonomski pristup.

Primjeri primjene u industriji:

Punjenje visokih mikserova s vrećama brašna, šećera ili kemikalija
Podizanje paleta s bocama ili kantama na punjačke linije
Transport sirovina do reaktora ili fermentacijskih tankova
Dostava materijala na visoke transportne trake
Podizanje gotovih proizvoda na viši nivo pakiranja

Stolovi se mogu integrirati direktno u proizvodni proces, omogućujući pozicioniranje vreća, kontejnera ili paleta na optimalnoj visini za rukovanje. Hidraulični ili električni pogon osigurava glatko i kontrolirano podizanje, dok robusna konstrukcija osigurava pouzdanost u zahtjevnim industrijskim uvjetima. Stacionarna pozicija stola omogućuje kontinuiran tok materijala kroz proizvodnu liniju.

Poslovni prostori s različitim etažama, trgovine s podrumima ili katovima

Troškarasti visokopodizni stolovi su idealno rješenje za poslovne prostore gdje je skladište smješteno na drugoj etaži ili u podrumu, a prodajni prostor je na ulaznoj razini. U trgovinama, restoranima ili uslužnim centrima gdje je potrebno dopremiti robu iz skladišta na različitim visinama, troškarasti stol funkcionira kao stacionarni tovarni lift.

Uobičajene aplikacije:

Prijenos robe iz podzemnih skladišta u trgovine
Dostava namirnica iz podrumskih hladnjača u kuhinje
Podizanje arhivskih kutija iz podruma u urede
Transport opreme između različitih etaža
Popunjavanje trgovačkih zaliha iz skladišta na katu

Umjesto nošenja teške robe stubama ili korištenja kompliciranih rješenja, robu je moguće jednostavno postaviti na platformu i podići na željenu visinu. Ovi stolovi mogu se ugraditi uz stepenice, u servisnim prolazima ili u posebnim otvorima između etaža, čineći svakodnevni transport robe sigurnijim i efikasnijim. Električna kontrola omogućuje jednostavno upravljanje, dok sigurnosni sustavi štite robu tijekom podizanja.

Automobilska ili slična industrija - transport komponenti i dijelova

U automobilskoj proizvodnji, troškarasti visokopodizni stolovi se koriste kao stacionarne platforme za podizanje dijelova i podsklopova između različitih razina montažnih hala. Stolovi se pozicioniraju na specifičnim lokacijama gdje je potreban vertikalni transport teških ili glomaznih komponenti.

Primjena u autoindustriji:

Podizanje motora, mjenjača i osovina na montažne linije
Transport karoserijskih dijelova između razina proizvodnje
Dostava alata i opreme na više radne zone
Punjenje skladišta rezervnih dijelova na različitim etažama
Podizanje paletiziranih komponenti iz prihvata robe

Stacionarni karakter stolova osigurava konzistentnost u proizvodnom procesu i omogućuje integraciju s logističkim sustavima. Velika nosivost omogućuje transport teških metalnih dijelova, dok precizna kontrola visine olakšava pozicioniranje tereta na točnu razinu.

Logistika - paletizacija i transport

Paletizacija i depaletizacija teških proizvoda:

Snopovi čelika ili aluminija (500-2000 kg po bobini)
Građevinski materijal (vreće cementa, cigle, blokovi)
Strojni dijelovi u velikim količinama
IBC kontejneri s tekućinama (1000-1500 kg)

Utovar i istovar kamiona:

Poravnanje stola s visinom kamionske platforme (1.2-1.4 m)
Ulaganje ili izvlačenje teške paletu na podizni stol
Idealno za lokacije gdje visokopodizni viličar nema pristup

Strojarstvo i proizvodnja

Montažne linije za teške strojeve:

Postavljanje teških komponenti na visine do 3 m
Slaganje velikih cjelina strojeva
Pozicioniranje za zavarivanje na optimalnoj visini
Kontrola kvalitete velikih sklopova
Rukovanje alatima i kalupima: Industrijski kalupi za lijevanje ili prešanje često teže 500-2000 kg.

Troškarasti stol omogućuje:

Podizanje kalupa na visinu preše ili stroja za brizganje
Sigurnu zamjenu alata bez dizalice
Skladištenje kalupa na visokim policama

Primjer – Tvornica plastike:

“Imamo 15 različitih kalupa za brizganje plastike, svaki teži 800-1200 kg. Ranije smo koristili overhead dizalicu za svaku zamjenu kalupa, što je bilo sporo (60 min setup). Sada s HT 2000 stolom, vozimo kalup do stroja na viličaru, prebacimo ga na podizni stol, podinemo na preciznu visinu, i uvučemo u stroj. Vrijeme podešavanja: 15 minuta.”

Građevinska i rudarska industrija

Rukovanje teškim materijalima u sklopu industrijskih procesa:

Spušztanje ili podizanje betonskih prefabrikata (do 4000 kg)
Rad s velkim kamenim blokovima

Pristup na visinu za montažu

Kombinirajte troškarasti stol s radnom platformom za

Radne pozicije do 3 m visine
Montažu na visokim mjestima
Održavanje opreme na visini

Održavanje

Dnevno (5 minuta)

Vizualni pregled prije početka rada:

Provjera škarastih elemenata svih triju razina
Inspekcija hidrauličkih crijevai spojeva
Provjera električne kontrolne ploče

Čistoća:

Uklonite ostatke materijala s platforme
Očistite područje oko škarasti od prašine

Test E-STOP gumba:

Pritisnite oba E-STOP gumba i provjerite trenutno zaustavljanje

Tjedno (20 minuta)

Dubinsko čišćenje:

Kompresnim zrakom očistite sve tri razine škarasti
Uklonite nagomilanu prašinu s motora i hidrauličnih komponenti

Razina hidrauličnog ulja:

Provjerite kroz stakleni indikator
Ulje mora biti između MIN i MAX oznake
Dopunite ako je potrebno (samo odobreno ISO VG 46 ulje)

Provjera sigurnosnih funkcija:

Test limit prekidača (podignite do maksimuma i spustite do minimuma)
Provjera preopterećenjskog ventila (opciono – s teretom iznad nosivosti)

Mjesečno (45 minuta)

Podmazivanje (20 točaka na troškarastim modelima):

Sve zglobne točke tri razine škarasti
Točke spajanja hidrauličnih cilindara
Vodilice i klizne površine

Inspekcija crijeva i priključaka:

Provjerite sva hidraulička crijeva za pukotine, habanje ili curenje
Zategnutost priključaka (ključ momentom 40 Nm)
Provjera brtvi na cilindrima

Električna kontrola:

Zategnite sve električne priključke
Provjera stanja kablova (habanje izolacije)
Test kontrolne ploče – svi gumbi i indikatori

Dokumentacija:Zapišite sve aktivnosti u servisnu knjigu Zabilježite broj ciklusa (ako ima brojač) Napomene o eventualnim problemima

Godišnji servis (4-6 sati – certificirani tehničar)

Potpuna zamjena hidrauličnog ulja i filtera
Zamjena hidrauličnog filtera
Provjera svih vijaka i matica (moment zatezanja)
Kontrola habanja zglobnih točaka Mjerenje zazora u škarastim elementima

Test nosivosti:

Podizanje tereta 100% nosivosti
Držanje na maksimalnoj visini 15 minuta
Provjera stabilnosti i horizontalnosti platforme
Mjerenje brzine podizanja i spuštanja

Kalibracija sigurnosnih sustava:

Precizna kalibracija preopterećenjskog ventila
Testiranje limit prekidača na svim razinama
Provjera rada E-STOP gumba
Testiranje alarm sustava (ako postoji)

Električna inspekcija:

Mjerenje otpora izolacije motora (>1 MΩ)
Provjera stanja četkica (za starije motore)
Test termičke zaštite
Kontrola uzemljenja

Izdavanje certifikata:

Servisna izvješća
Potvrda o sigurnosnoj inspekciji
Ažuriranje servisne knjige
Sljedeći rok servisa

Specifikacije	Troškarasti hidraulični podizni stol
Namjena	Industrijska uporaba i optimizacija proizvodnih procesa
Opcije nosivosti (WLL)	1 t, 2 t ili 4 t (ovisno o modelu)
Hod radne ploče	2440, 2530 ili 2575 mm (ovisno o modelu)
Dimenzije radne ploče	Dužina: 1700 mm; Širina: 1000 ili 1200 mm (ovisno o modelu)
Upravljanje i napajanje	Upravljanje tipkalima 24V; Napajanje 380V / 50Hz
Sigurnosne značajke	Sigurnosni ventil protiv preopterećenja; Zaštita od nekontroliranog spuštanja (rubni kontakti); Kontrolni ventil za slučaj puknuća crijeva
Montaža	Jednostavna montaža pomoću okastih vijaka
Certifikacija i standardi	CE oznaka, norma EN 1570-1
Troškarasti stol za posebno velike visine podizanja i stabilnost.

Troškarasti hidraulični podizni stol – ukratko

Troškarasti hidraulični podizni stol – industrijski podizni stolovi za optimizaciju proizvodnih procesa s nosivostima od 1, 2 ili 4 tone i hodom radne ploče između 2440 i 2575 mm, ovisno o modelu. Radna ploča je duga 1700 mm, a širina varira između 1000 i 1200 mm. Upravljanje se vrši pomoću 24V tipkala, dok je napajanje 380V 50Hz. Stol je opremljen sigurnosnim ventilom protiv preopterećenja, zaštitom od nekontroliranog spuštanja preko rubnih kontakata i kontrolnim ventilom za zaustavljanje spuštanja u slučaju pucanja crijeva. Montaža je jednostavna zahvaljujući okastim vijcima. U skladu je s CE oznakom i normom EN 1570-1.

Najčešće postavljena pitanja

Koliko često moram mijenjati hidraulično ulje?

Razina buke tijekom rada je 68-72 dB, što je usporedivo s normalnim razgovorom ili pisanje na tipkovnici. Nije potrebna zaštita za sluh.

Može li stol raditi na neravnoj površini?

Standardni model namijenjen je uporabi u zatvorenom prostoru. Električni komponenti imaju IP54 zaštitu koja pokriva prašinu i prskanje vode, ali ne i direktnu kišu ili snijeg. Za vanjsku uporabu potreban je model s IP65 zaštitom (kontaktirajte nas za raspoloživost, dostupno na upit s dodatnom cijenom).

Može li stol podnijeti neravnomjerno raspoređen teret?

Pri normalnoj uporabi, hidraulično ulje treba zamijeniti:

Jednom godišnje kod intenzivne uporabe (više od 15 ciklusa dnevno)
Svake 2 godine kod umjerene uporabe (5-10 ciklusa dnevno)
Znakovi da je vrijeme za zamjenu: sporo podizanje, čudan zvuk tijekom rada, ulje potamnjelo.

Trebam li posebnu obuku za rad sa stolom?

Stol može tolerirati manje neravnine do 5 mm. Za veće neravnine preporučujemo:

Izravnanje podloge
Postavljanje metalnih ili gumenih podložaka ispod bazne ploče

Što pokriva jamstvo?

Stol je dizajniran za centralno opterećenje. Neravnomjerno opterećenje do 30% od osi je prihvatljivo, ali smanjuje sigurnost. Za terete s teškim težištem preporučujemo:

Osiguranje tereta trakama
Pozicioniranje težeg dijela prema centru platforme

Varijante

Težina	N/A
Nosivost: kg	1000, 2000, 4000

Recenzije (0)

Recenzije

Još nema recenzija.

Be the first to review “Troškarasti hidraulični podizni stol, podizanje do 3m, nosivost do 1, 2 ili 4t”

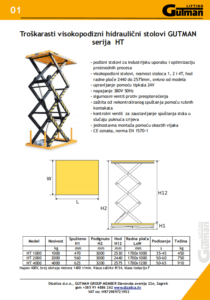

Tablica

Model	Nosivost	Spušteno H1	Podignuto H2	Hod H12	Radna ploča LxW	Podizanje	Težina
	kg	mm	mm	mm	mm	s	kg
HT 1000	1000	470	3000	2530	1700x1000	35-45	450
HT 2000	2000	560	3000	2440	1700x1000	50-60	750
HT 4000	4000	625	3200	2575	1700x1200	50-65	910
