Dvoškarasti hidraulični podizni stol HD – 1, 2 i 4 t, podizanje do 2 m
Dvoškarasti hidraulični podizni stol HD namijenjen je podizanju i pozicioniranju tereta na većoj radnoj visini. Dvije vertikalno složene škare omogućuju veći hod podizanja od jednoškarastih izvedbi. Modeli HD1000, HD2000 i HD4000 imaju nosivost 1, 2 i 4 t te maksimalnu visinu platforme od 1780 do 2050 mm.
VPC 1.450,00 € – 1.640,00 €MPC 1.812,50 € – 2.050,00 €
Dvoškarasti hidraulični podizni stol HD za veći hod podizanja
Dvoškarasti hidraulični podizni stol HD električno-hidraulični je stol s dva vertikalno složena škarasta mehanizma, namijenjen podizanju i pozicioniranju tereta na većoj radnoj visini. Serija obuhvaća modele HD1000, HD2000 i HD4000 nosivosti 1000, 2000 i 4000 kg.
Maksimalna visina platforme iznosi 1780 mm za HD1000 i HD2000 te 2050 mm za HD4000. Ako tražite podizni stol 2 m, model HD4000 doseže 2,05 m, dok su HD1000 i HD2000 namijenjeni podizanju do 1,78 m.
HD serija koristi električno-hidraulični pogon i tipke za podizanje i spuštanje. Puštanjem tipke kretanje se zaustavlja, pa se teret može pozicionirati na visini koja odgovara procesu rada. Napajanje prema tehničkoj specifikaciji HD serije iznosi 400 V.
Ovaj proizvod pripada vertikalnim višeškarastim stolovima. Nije isto što i HW-D tandem izvedba s vodoravno raspoređenim škarama za duge terete.
Zašto odabrati HD dvoškarasti podizni stol?
1. Dvostruke vertikalne škare za veću visinu
Podizni stol s dvostrukim vertikalnim škarama koristi gornji i donji škarasti sklop postavljen jedan iznad drugoga. Takva konstrukcija daje veći vertikalni hod kada standardna jednoškarasta izvedba nije dovoljna za potrebnu radnu visinu.
Dvoškarasta konstrukcija posebno je korisna kada treba:
- podizati teret na veću radnu visinu
- pozicionirati radne komade uz montažno ili proizvodno mjesto
- uskladiti visinu tereta s radnom razinom stroja ili linije
- podići teret radi lakšeg pristupa pri obradi, pregledu ili pakiranju
2. Tri nosivosti: 1, 2 i 4 t
HD1000 ima nazivnu nosivost 1000 kg, HD2000 2000 kg, a HD4000 4000 kg. Model se bira prema stvarnoj masi tereta, potrebnoj visini podizanja i dimenzijama platforme. Teret mora biti raspoređen ravnomjerno i ne smije prelaziti nazivnu nosivost odabranog modela.
Pri izboru modela provjerite:
- najveću masu tereta koji se podiže
- potrebnu početnu i maksimalnu visinu platforme
- dimenzije tereta u odnosu na platformu
- dostupnost napajanja 400 V
- ravnu i čvrstu podlogu te dovoljno slobodnog prostora oko stola
3. Električno-hidraulično upravljanje
Pritiskom na tipku UP pokreće se hidraulični agregat i platforma se podiže. Puštanjem tipke podizanje se zaustavlja. Tipka DOWN služi za kontrolirano spuštanje, a puštanjem tipke spuštanje se zaustavlja.
Približno vrijeme podizanja pod nazivnim opterećenjem prema tehničkoj specifikaciji HD serije:
- HD1000: ≤45 s
- HD2000: ≤45 s
- HD4000: ≤65 s
Vrijeme je navedeno za podizanje pod nazivnim teretom i razlikuje se među modelima zbog nosivosti i hoda.
4. Početna visina 305–400 mm
Visina platforme u spuštenom položaju ovisi o modelu:
- HD1000: 305 mm → maksimalno 1780 mm
- HD2000: 360 mm → maksimalno 1780 mm
- HD4000: 400 mm → maksimalno 2050 mm
Time HD serija pokriva primjene u kojima je potreban visokopodizni hidraulični stol za teret, ali bez prelaska u još više HT i HF izvedbe.
Primjena: gdje se koristi dvoškarasti HD podizni stol?
Skladište i logistika
Pozicioniranje paleta i robe
HD može služiti za podizanje palete ili drugog tereta koji odgovara nosivosti i dimenzijama platforme, kako bi se roba dovela na praktičniju visinu za ručno rukovanje, pregled ili daljnji proces.
Rad na višoj razini
Kada proces zahtijeva podizni stol za pozicioniranje tereta na većoj visini, HD omogućuje podizanje do 1780 ili 2050 mm, ovisno o modelu. To je korisno za povezivanje različitih radnih razina bez ručnog podizanja teškog tereta.
Proizvodnja i montaža
Montažne stanice
Komponente, sklopovi i radni komadi mogu se podići na visinu prikladnu za montažu, kontrolu ili obradu. Cilj je dovesti teret u zonu rada bez nepotrebnog ručnog podizanja.
Pozicioniranje radnih komada
HD podizni stol može se koristiti kada se masa tereta mora preciznije pozicionirati uz stroj, radno mjesto ili sljedeću fazu procesa. Model se bira prema nosivosti, visini i dimenziji platforme.
Radionice i servis
Rukovanje težim sklopovima
U radionicama HD može pomoći pri podizanju i pozicioniranju strojnog dijela, alata ili sklopa koji se sigurno oslanja na platformu i nalazi unutar nazivne nosivosti odabranog modela.
Podizanje tereta na radnu visinu
Umjesto držanja teškog dijela u neprikladnom položaju, platforma se može zaustaviti na potrebnoj međurazini. Stol je namijenjen podizanju tereta; radnici ne smiju ulaziti u škarasti mehanizam niti boraviti ispod podignute platforme.
Pakiranje i paletiranje
Priprema tereta
Kutije, paketi ili paleta mogu se podići tako da zona rukovanja bude bliže željenoj visini rada. Visina se mijenja tipkama UP/DOWN ovisno o fazi procesa.
Označavanje i kontrola
Podizanje tereta može olakšati pristup površinama za označavanje, vizualnu kontrolu, skeniranje ili pripremu dokumentacije prije daljnjeg transporta.
Dovod materijala stroju
Usklađivanje visine s procesom
U proizvodnji se HD može koristiti za dovod materijala ili sklopa do radne razine stroja kada teret i način oslanjanja odgovaraju platformi. Veći vertikalni hod omogućuje spajanje radnih razina koje su previsoke za standardni jednoškarasti stol.
Međufazno pozicioniranje
Stol se može zaustaviti između donje i gornje krajnje visine puštanjem upravljačke tipke, što omogućuje prilagodbu visine sljedećem koraku procesa.
Kako radi podizni stol s dvostrukim vertikalnim škarama?
HD podizni stol ima donji i gornji škarasti sklop postavljen vertikalno jedan iznad drugoga. Hidraulični agregat pokreće mehanizam podizanja, a tipke UP i DOWN upravljaju kretanjem platforme.
- pritiskom na UP platforma se podiže
- puštanjem tipke UP podizanje se zaustavlja
- pritiskom na DOWN platforma se spušta
- puštanjem tipke DOWN spuštanje se zaustavlja
- sigurnosni aluminijski rub zaustavlja spuštanje ako pri spuštanju naiđe na prepreku
HD nije isto što i HW-D tandem
Kod HD serije dvije razine škara postavljene su vertikalno kako bi se postigla veća visina podizanja. Kod HW-D tandema škare su raspoređene vodoravno radi duge platforme i dugih tereta. Za takvu primjenu pogledajte tandemske podizne stolove.
Siguran rad s HD podiznim stolom
HD priručnik traži provjeru sigurnosnih funkcija prije rada, ravnomjerno raspoređen teret i rad na ravnoj, čvrstoj podlozi. Ne prelazite nazivnu nosivost modela.
Prije rada
- provjerite postoje li oštećenja, deformacije ili pukotine
- provjerite hidraulička crijeva i moguće curenje ulja
- provjerite jesu li vijci i matice pravilno zategnuti
- provjerite rade li sigurnosni uređaji
- uklonite prepreke iz radnog područja
Tijekom podizanja i spuštanja
- ne stavljajte ruke ili noge u škarasti mehanizam
- ne prilagođavajte niti pomičite teret dok se stol kreće
- ne boravite ispod podignutog stola
- teret rasporedite ravnomjerno i ne preopterećujte stol
- ne podešavajte sigurnosni ventil hidrauličkog agregata
Zaštitne funkcije
- E-STOP: pritiskom na gumb za hitno zaustavljanje kretanje stola se prekida
- Sigurnosni aluminijski rub: pri kontaktu s preprekom tijekom spuštanja zaustavlja kretanje
- Ventil za zaštitu od pucanja: naveden je u sklopu hidrauličkog sustava HD serije
Radno okruženje i elektrika
- HD specifikacija navodi napajanje 400 V, zaštitu IP54 i klasu izolacije F
- priručnik navodi da stol nije vodootporan i da se koristi u suhom okruženju
- ne koristiti u eksplozivnom ili zapaljivom okruženju
- električna spajanja i odspajanja mora obavljati stručna i osposobljena osoba
Pregled i održavanje HD podiznog stola
Prije svake uporabe
- provjerite upozorenja i sigurnosne uvjete rada
- pregledajte konstrukciju zbog ogrebotina, savijanja ili pukotina
- provjerite radi li platforma glatko
- provjerite postoji li curenje hidrauličkog ulja
- provjerite vijke i matice
Periodični servis
Priručnik HD serije predviđa periodične servisne provjere prema radnim satima i vremenskom intervalu, uključujući kontrolu ulja, filtra, pričvrsnih elemenata, hidrauličnih crijeva, cilindra, sigurnosnih mikroprekidača i općeg stanja stola.
Za konkretan raspored slijedite servisnu tablicu u priručniku za HD seriju.
Hidrauličko ulje i podmazivanje
- priručnik navodi prvu zamjenu hidrauličkog ulja nakon prvih 10 radnih sati
- daljnju zamjenu ulja provodite prema servisnom rasporedu proizvođača
- redovito provjeravajte čistoću filtra i moguće curenje
- podmazujte zglobove i osovinske točke prema uputama za održavanje
Servis mora biti siguran
- prije servisa isključite AC napajanje
- servisne radove treba obavljati kvalificirana osoba
- nakon servisa ponovno provjerite funkciju podiznog stola
- održavanje i rutinske provjere provodite bez tereta kada to zahtijeva priručnik
Postavljanje i puštanje u rad
HD podizni stol postavite na ravnu i čvrstu podlogu, s dovoljno slobodnog prostora za sigurno kretanje platforme i škarastog mehanizma.
Prije prvog rada
- provjerite odgovara li lokalno napajanje specifikaciji stola; HD serija je specificirana za 400 V
- električni priključak mora izvesti stručna i osposobljena osoba
- provjerite da u radnom području nema prepreka
- pokrenite stol bez tereta i provjerite podizanje, spuštanje, E-STOP i sigurnosni rub
- prije rada s teretom provjerite da je masa unutar nazivne nosivosti i da je teret ravnomjerno raspoređen
Stol nije vodootporan; priručnik predviđa uporabu u suhom okruženju.
| Specifikacija | HD1000 | HD2000 | HD4000 |
|---|---|---|---|
| Nosivost | 1000 kg | 2000 kg | 4000 kg |
| Visina u spuštenom položaju | 305 mm | 360 mm | 400 mm |
| Maksimalna visina platforme | 1780 mm | 1780 mm | 2050 mm |
| Dimenzije platforme (D × Š) | 1300 × 820 mm | 1300 × 850 mm | 1700 × 1200 mm |
| Približno vrijeme podizanja pod nazivnim teretom | ≤45 s | ≤45 s | ≤65 s |
| Napajanje | 400 V | 400 V | 400 V |
| Zaštita | IP54 | IP54 | IP54 |
| Klasa izolacije | F | F | F |
| Neto masa | 210 kg | 295 kg | 520 kg |
HD1000, HD2000 i HD4000 – koji model odabrati?
HD1000 je za terete do 1000 kg i podizanje do 1780 mm. HD2000 povećava nosivost na 2000 kg uz istu maksimalnu visinu od 1780 mm. HD4000 ima nosivost 4000 kg, veću platformu 1700 × 1200 mm i maksimalnu visinu 2050 mm.
Pojam podizni stol 2 m najbliže odgovara modelu HD4000 jer doseže 2050 mm. Za još veće visine pogledajte višeškaraste hidraulične podizne stolove, gdje više razina škara preuzimaju viši vertikalni hod.
Ako je glavni zahtjev duga platforma i dugi teret, a ne visina podizanja, prikladniji je HW-D tandem podizni stol. Za pregled cijelog klastera pogledajte hidraulične podizne stolove.
Često postavljena pitanja o HD dvoškarastom podiznom stolu
Koji HD model odabrati za nosivost 1, 2 ili 4 t?
Za teret do 1000 kg odaberite HD1000, za do 2000 kg HD2000, a za do 4000 kg HD4000. HD1000 i HD2000 dosežu 1780 mm, dok HD4000 doseže 2050 mm i ima najveću platformu, 1700 × 1200 mm.
Koliko traje podizanje HD1000, HD2000 i HD4000?
Prema tehničkoj specifikaciji, približno vrijeme podizanja pod nazivnim opterećenjem iznosi ≤45 s za HD1000, ≤45 s za HD2000 i ≤65 s za HD4000.
Može li se HD podizni stol zaustaviti na međupoložaju?
Da. Priručnik navodi da se puštanjem tipke UP zaustavlja podizanje, a puštanjem tipke DOWN zaustavlja spuštanje. Tako se platforma može zaustaviti između donje i gornje krajnje visine.
Koja je razlika između HD dvoškarastog i HW-D tandem podiznog stola?
HD koristi dvije razine škara postavljene vertikalno jednu iznad druge radi većeg hoda podizanja. HW-D koristi vodoravno raspoređene tandem škare i dugu platformu za duge terete. To su različite konstrukcije i različiti search intenti.
Može li se dvoškarasti hidraulični podizni stol koristiti na otvorenom?
Priručnik HD serije navodi da stol nije vodootporan i da se koristi u suhom okruženju. Iako specifikacija električne opreme navodi IP54, to nije odobrenje za rad na kiši ili u mokrom okruženju.
Je li HD podizni stol namijenjen podizanju ljudi?
Ne. HD priručnik definira stol kao uređaj za podizanje i spuštanje nazivnog tereta te upozorava da se ne koristi u druge svrhe. Osobe ne smiju boraviti ispod podignutog stola niti ulaziti u škarasti mehanizam.
Kako se još naziva dvoškarasti hidraulični podizni stol?
Precizan naziv za HD seriju je dvoškarasti hidraulični podizni stol odnosno podizni stol s dvostrukim vertikalnim škarama. U pretragama se mogu pojaviti i izrazi visokopodizni hidraulični stol, HD podizni stol ili širi izraz škarasta podizna platforma. HW-D tandem stol nije isti proizvod jer koristi vodoravno raspoređene škare za duge terete.
| Težina | N/A |
|---|---|
| Visina podizanja: mm | 305-1780, 360-1780, 400-2050 |
Show only reviews in Hrvatski (0)

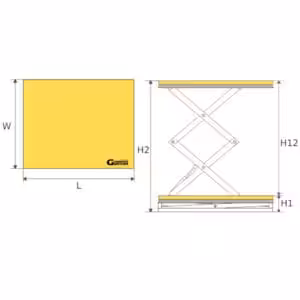

Model | Nosivost | Spušteno H1 | Podignuto H2 | Hod H12 | Radna ploča LxW | Podizanje | Težina |
kg | mm | mm | mm | mm | s | kg | |
HD 1000 | 1000 | 305 | 1780 | 1475 | 1300x820 | 35-45 | 210 |
HD 2000 | 2000 | 360 | 1780 | 1420 | 1300x850 | 35-45 | 295 |
HD 4000 | 4000 | 400 | 2050 | 1650 | 1700x1200 | 55-65 | 520 |
