Zidna ili stupna konzolna dizalica – koju odabrati?

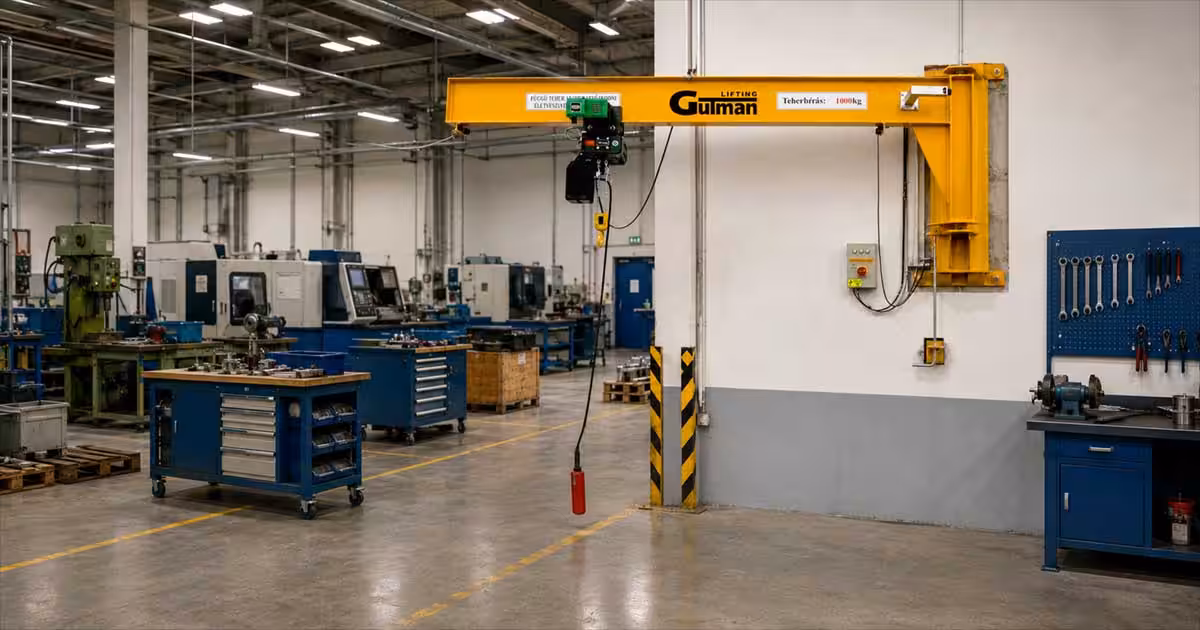

Što je zidna konzolna dizalica?
- posluživanje CNC i drugih proizvodnih strojeva montažne i proizvodne linije
- servisna radna mjesta manipulaciju komponentama između radnih operacija
- radionice u kojima je raspoloživi prostor ograničen.
Kada je zidna konzolna dizalica dobar izbor?
Zidna izvedba posebno je zanimljiva kada na željenom mjestu već postoji odgovarajući zid ili stup koji može poslužiti kao nosiva konstrukcija. Tada nema potrebe za dodatnim samostojećim stupom i zauzimanjem korisne površine poda.
To može biti velika prednost u proizvodnim halama, servisima i radionicama gdje je svaki četvorni metar radnog prostora važan.
Prije montaže potrebno je provjeriti odgovara li postojeća konstrukcija opterećenjima koja će nastajati tijekom rada dizalice.
Ako na željenom mjestu takva konstrukcija ne postoji, često je praktičnije razmotriti stupnu konzolnu dizalicu.

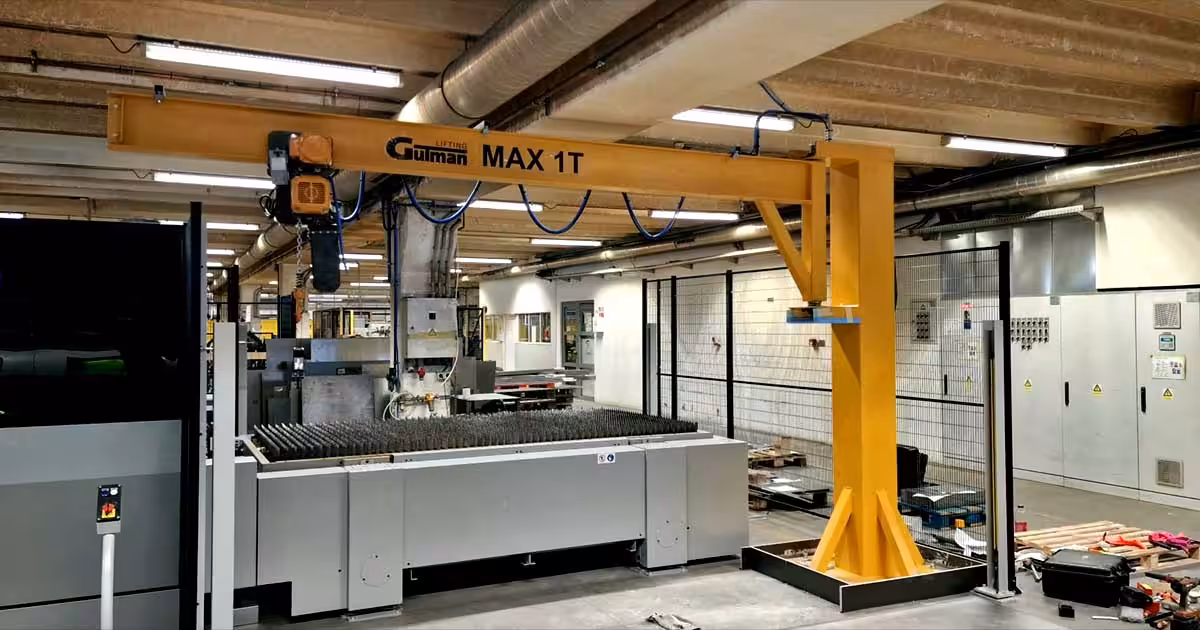

Što je stupna konzolna dizalica?
Stupna konzolna dizalica ima vlastiti nosivi stup i zato ne ovisi o postojećem zidu ili stupu hale.
To omogućuje veću slobodu pri određivanju njezina položaja.
Može se postaviti upravo tamo gdje je podizanje tereta potrebno – primjerice uz proizvodni stroj, montažno mjesto, prostor za utovar ili pojedinačnu radnu stanicu.
Na stup je postavljena zakretna konzolna grana po kojoj se, ovisno o izvedbi, može pomicati dizalica s ovjesnim kolicima.
Stupne konzolne dizalice mogu se prilagoditi prema nosivosti, radnoj visini, duljini kranske grane, načinu sidrenja i dodatnoj opremi.
Takva izvedba pogodna je za CNC i obradne centre, montažne stanice, radionice, proizvodne linije, utovarna i manipulativna mjesta te radna mjesta na kojima se isti postupak podizanja često ponavlja.
Velika prednost stupne dizalice je upravo samostalnost konstrukcije.
Ako na željenom mjestu nema odgovarajućeg zida ili stupa hale, radna zona može se organizirati prema proizvodnom procesu, umjesto da se proces prilagođava postojećoj konstrukciji objekta.
Stupne konzolne dizalice mogu se prilagoditi prema nosivosti, radnoj visini, duljini kranske grane, načinu sidrenja i dodatnoj opremi.
Takva izvedba pogodna je za CNC i obradne centre, montažne stanice, radionice, proizvodne linije, utovarna i manipulativna mjesta te radna mjesta na kojima se isti postupak podizanja često ponavlja.
Velika prednost stupne dizalice je upravo samostalnost konstrukcije.
Ako na željenom mjestu nema odgovarajućeg zida ili stupa hale, radna zona može se organizirati prema proizvodnom procesu, umjesto da se proces prilagođava postojećoj konstrukciji objekta.

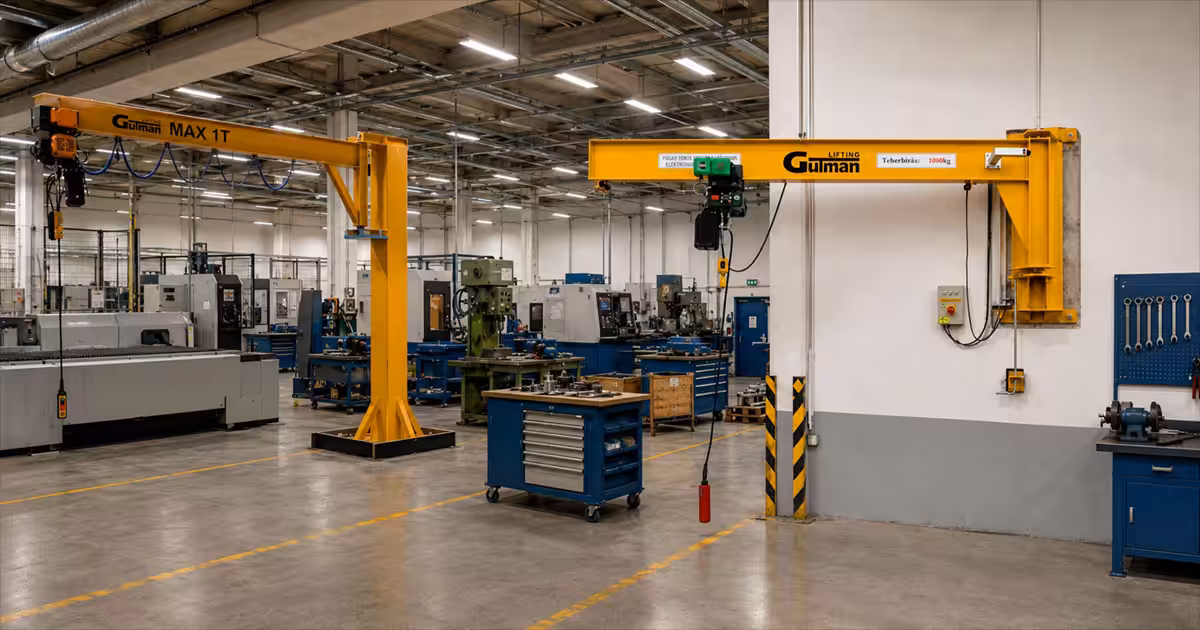

Zidna ili stupna konzolna dizalica?
Najjednostavnije početno pravilo za odabir je sljedeće:
Imate odgovarajući nosivi zid ili stup i želite sačuvati slobodan prostor na podu?
Tada je zidna konzolna dizalica logičan izbor.
Nemate odgovarajuću konstrukciju na mjestu gdje želite podizati teret ili želite veću slobodu pri određivanju položaja dizalice?
Tada je stupna konzolna dizalica često prikladnije rješenje.
Ipak, način montaže nije jedini kriterij.
Prilikom odabira treba uzeti u obzir masu i dimenzije tereta, potrebnu nosivost, potrebnu visinu podizanja, duljinu konzolne grane, željeni radni radijus, raspored strojeva i opreme, učestalost korištenja te način podizanja i horizontalnog pomicanja tereta.
Primjer: posluživanje proizvodnog stroja
Zamislimo proizvodni stroj kod kojeg operater nekoliko puta tijekom smjene mora podizati i pozicionirati teže komponente.
Ako se stroj nalazi neposredno uz odgovarajući nosivi stup ili zid hale, zidna konzolna dizalica može pokriti potrebnu radnu zonu bez dodatnog stupa na podu.
Ako je isti stroj postavljen dalje od odgovarajuće nosive konstrukcije, stupna konzolna dizalica omogućuje postavljanje sustava neposredno uz radno mjesto.
U oba slučaja cilj je isti: olakšati podizanje tereta i omogućiti njegovo kontrolirano pozicioniranje tamo gdje se stvarno obavlja posao.
A kada konzolna dizalica nije najbolje rješenje?
Konzolne dizalice prvenstveno su namijenjene lokalnom radnom području.
Ako teret treba premještati preko znatno većeg dijela hale, treba razmotriti druga rješenja.
Za pokrivanje velike površine proizvodnog ili skladišnog prostora prikladnije mogu biti mosne dizalice, koje omogućuju podizanje i transport tereta kroz veći dio radnog prostora.
Ako je potreban samostojeći sustav koji se ne oslanja na konstrukciju objekta, jedna od mogućnosti su portalne dizalice i portalni stalci.
Portalna konstrukcija može biti posebno praktična za radionice, montažu, održavanje i situacije gdje se mjesto podizanja mijenja.
Za ponavljajući transport tereta po unaprijed definiranoj putanji mogu se koristiti kranske staze, na kojima se dizalica i teret horizontalno pomiču duž nosive konstrukcije.
Ručna ili električna dizalica na konzolnoj grani?
Konzolna konstrukcija samo je jedan dio kompletnog sustava.
Na zidnu ili stupnu konzolnu dizalicu može se, ovisno o zahtjevima primjene, postaviti odgovarajuća oprema za vertikalno podizanje i horizontalno pomicanje tereta. Za povremeno podizanje i situacije u kojima električno napajanje nije potrebno može se koristiti ručna lančana dizalica – flašencug.
Ručne lančane dizalice rade mehanički i ne zahtijevaju električno napajanje.
Kod češćih radnih ciklusa i kada je važna brzina podizanja može se koristiti električna lančana dizalica.
Električna lančana dizalica može biti postavljena na fiksnu točku, dok se za horizontalno pomicanje po konzolnoj grani koriste ovjesna kolica. Tako se teret može podignuti, zatim pomaknuti duž konzolne grane i preciznije dovesti do potrebnog mjesta.
Ne birajte konzolnu dizalicu samo prema nosivosti
Jedna od prvih informacija kod odabira dizalice svakako je masa tereta.
Ali pitanje „Koliko kilograma ili tona trebamo podizati?” nije dovoljno za definiranje kompletnog sustava.
Za kvalitetan odabir potrebno je znati i potrebnu visinu podizanja, duljinu kranske grane, radni radijus, raspored prostora, učestalost korištenja i način na koji se teret treba pomicati.
Kod zidne konzolne dizalice dodatno treba uzeti u obzir konstrukciju na koju će dizalica biti montirana.
Kod stupne konzolne dizalice potrebno je definirati položaj stupa, način sidrenja i radnu zonu.
Treba također odrediti hoće li se koristiti ručna lančana dizalica ili električna lančana dizalica te trebaju li ovjesna kolica za pomicanje tereta duž grane.
Zbog toga je konzolnu dizalicu najbolje definirati prema konkretnom radnom mjestu i procesu, a ne samo prema jednoj kataloškoj karakteristici.
Zidna ili stupna dizalica – koje je rješenje bolje?
Ne postoji univerzalno bolja izvedba.
Zidna konzolna dizalica posebno je zanimljiva kada postoji odgovarajuća nosiva konstrukcija i kada želimo maksimalno sačuvati prostor na podu.
Stupna konzolna dizalica daje veću slobodu pri izboru mjesta postavljanja jer ima vlastitu nosivu konstrukciju.
Ako je potrebno pokriti veći prostor ili transportirati teret na većoj udaljenosti, treba razmotriti portalne dizalice, kranske staze ili mosne dizalice.
Pravilno odabran sustav podizanja može radno mjesto učiniti organiziranijim, smanjiti potrebu za ručnim rukovanjem te omogućiti jednostavnije i kontroliranije pozicioniranje tereta.
Trebate zidnu ili stupnu konzolnu dizalicu?
Ako niste sigurni koja izvedba odgovara vašem prostoru, za početak pripremite nekoliko osnovnih podataka:
potrebnu nosivost, visinu podizanja, približnu duljinu kranske grane, mjesto montaže te skicu ili dimenzije radnog prostora.
Javite nam se s osnovnim podacima o prostoru, teretu i načinu rada, a mi ćemo vas savjetovati i pomoći odabrati najprikladnije rješenje za vaš projekt. Za preporuku i ponudu kontaktirajte nas – zajedno ćemo definirati izvedbu koja najbolje odgovara vašim potrebama.
