Vertikalna zglobna hvataljka za lim EN 13155 - žuta sa mehaničkim hvatačem za sigurno hvatanje limenih ploča

Vertikalna zglobna hvataljka za lim - detaljni prikaz mehaničkog sistema i zglobnog spoja za kuku

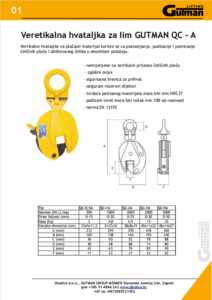

Vertikalna zglobna hvataljka za lim EN 13155 - tehnički crtež sa dimenzijama i specifikacijama

Vertikalna zglobna hvataljka za lim i ploče QC-A 500-5000kg

Vertikalne zglobne hvataljke za lim omogućuju sigurno podizanje i okomito pozicioniranje čeličnih ploča uz dodatnu fleksibilnost koju daje zglobni ovjes. Zahvaljujući sigurnosnoj bravici i samozatvarajućem mehanizmu, hvataljke osiguravaju stabilan prihvat čak i kod zahtjevnih radnih uvjeta, a certificirana konstrukcija prema EN 13155 jamči maksimalnu sigurnost u profesionalnoj upotrebi.

Nosivosti: 500–5000 kg
Otvor čeljusti: 0–15 mm
Minimalna tvrdoća materijala: HRC 37
Minimalna težina tereta: 10% od nosivosti
Norma: EN 13155

VPC: 40,80 € – 175,20 €
MPC: 51,00 € – 219,00 €

Nosivost - kg

Obriši

Šifra: N/A Kategorija Vertikalne hvataljke Tag: EN 13155 Brand: Gutman

Dodaj u listu želja

Dostava

Osobno preuzimanje:
Slavonska avenija 22e, 10000 Zagreb

1 -2 radna dana za cijelu Hrvatsku

3-4 radna dana za Sloveniju

BiH i ostale države po dogovoru

Trošak dostave obračunava se prema cjeniku dostavne službe i ovisi o lokaciji. Za dostavu koristimo usluge GW, GLS i DPD dostavnih službi.

Trebate pomoć

Javite se našoj korisničkoj službi
na tel.: 091 488 6262 ili 091 488 6265

Opis

Vertikalna zglobna hvataljka QC-A

Opis proizvoda

Vertikalna zglobna hvataljka QC-A predstavlja vrhunsko rješenje za sigurno podizanje i manipulaciju čeličnim pločama i limovima u vertikalnom položaju. Ova hvataljka odlikuje se zglobnim ovjesnim okom koje omogućava fleksibilnost pri radu i dodatnim sigurnosnim mehanizmom s ručicom za zaključavanje čeljusti.

Ključne karakteristike

Zglobno ovjesno oko

Zglobna konstrukcija ovjesnog oka omogućava prihvat ploča pod različitim kutovima i olakšava rad pri uporabi više hvataljki na jednoj priveznici. Ova značajka osigurava optimalnu zahvatnu silu čak i kod podizanja pod nagibom.

Sigurnosni mehanizam

Hvataljka je opremljena mehanizmom s ručicom koji dodatno zaključava čeljust u zatvorenom položaju. Ovaj sustav pruža dvostruku zaštitu – osim automatskog samozatvaranja, imate i mehaničku blokadu koju aktivirate ručno.

Princip samozatvaranja

Što je teret teži, to je automatski stisak čeljusti jači. Ovaj princip garantira maksimalnu sigurnost jer je nemoguće slučajno otvaranje tijekom podizanja.

Primjena hvataljke QC-A

Podizanje čeličnih ploča u metaloprerađivačkoj industriji
Prijenos limova u skladištima
Montažni radovi na čeličnim konstrukcijama
Utovar i istovar limova s kamiona
Slaganje limova u proizvodnim procesima

Uputstva za uporabu

✓ Prije uporabe očistite površinu lima od ulja i nečistoća
✓ Provjerite da otvor čeljusti odgovara debljini materijala
✓ Postavite hvataljku okomito na rub ploče
✓ Aktivirajte sigurnosni mehanizam zakretanjem ručice
✓ Podizite teret polako i ravnomjerno
✓ Ne prekoračujte navedenu nosivost

Održavanje

Preporučuje se redovito čišćenje i podmazivanje pokretnih dijelova. Obavezna je godišnja kontrola stanja hvataljke i sigurnosnih mehanizama prema propisima o zaštiti na radu.

Tehničke Specifikacije

Specifikacije	Vertikalne hvataljke za lim
Namjena	Vertikalni prijenos čeličnih ploča
Mehanizam prihvata	Zglobni ovjes s sigurnosnom bravicom
Materijal tereta (zahtjev)	Tvrdoća min. HRC37
Minimalna težina tereta	min. 10% od nosivosti hvataljke
Standard i sigurnost	Norma EN 13155
Servis i podrška	Osigurani rezervni dijelovi
Materijal hvataljke	Visokokvalitetni legirani čelik
Površinska tvrdoća materijala	Do HRC 30
Certifikat	EN 13155, CE oznaka

Tehnički Podaci

Nosivost (WLL)	Otvor čeljusti	Dimenzije (š x v x d)	Težina
500 kg	0-20 mm	120 x 250 x 60 mm	3,5 kg
1000 kg	0-25 mm	145 x 290 x 75 mm	5,8 kg
2000 kg	0-30 mm	180 x 350 x 90 mm	9,2 kg
3000 kg	0-35 mm	210 x 410 x 105 mm	14 kg
5000 kg	0-40 mm	250 x 490 x 125 mm	22 kg
Specifikacije C-hook steznih vilica prema nosivosti (WLL).

Varijante

Težina	N/A
Nosivost - kg	500, 1000, 2000, 3000, 5000

Recenzije (0)

Recenzije

Još nema recenzija.

Be the first to review “Vertikalna zglobna hvataljka za lim i ploče QC-A 500-5000kg”

Tablica

Tip		QC-0,5A	QC-1A	QC-2A	QC-3A	QC-5A
Nosivost	kg	500	1000	2000	3000	5000
Otvor čeljusti	mm	0-15	0-20	0-25	0-30	0-50
Masa	kg	2	4.8	6.5	15	23
A	mm	212	294	370	418	450
B	mm	103	138	164	193	240
C	mm	36	50	52	78	88
D	mm	30	48	68	74	80
E	mm	43	63	76	85	90
F	mm	17	22	27	32	52
