Trbušasti visokootporni škopci 0,5-55t – omega oblik za višesmjerna opterećenja
Trbušasti visokootporni škopci (gambeti) nosivosti 0,5 do 55 tona za višesmjerna i bočna opterećenja. Omega oblik idealan za spajanje višekrakih priveznica. Navojni vijak za brzu montažu i demontažu bez alata – idealni za skladišta i transport. Bonificirani čelik, faktor sigurnosti 6:1, EN 13889. Vruće pocinčani za zaštitu od korozije u industrijskim i skladišnim uvjetima.
VPC: 1,00 € – 48,00 €
MPC: 1,25 € – 60,00 €
Dostava
Trebate pomoć
Trbušasti škopci – omega oblik za višesmjerna opterećenja i brzu montažu
Trbušasti visokootporni škopci (poznati i kao trbušasti gambeti ili malotne) dizajnirani su za spajanje višekrakih poliesterskih priveznica, dvokrakih, trokrakih i četverokrakih lančanih priveznica te svih ovjesnih sustava gdje teret dolazi iz više smjerova. Omega oblik (O-oblik) sa širim lukom omogućava spajanje 2-4 priveznice ili lanca na jedan škopac bez bočnog naprezanja tijela. Nosivost od 0,5 do 55 tona pokriva sve potrebe – od lakih montažnih radova do teške industrije i brodogradnje. Navojni vijak omogućava brzu montažu i demontažu bez potrebe za alatom što štedi vrijeme u skladištima, transportu i svim primjenama gdje se škopac često spojuje i raspaja. Bonificirani čelik i faktor sigurnosti 6:1 prema EN 13889 standardu osiguravaju pouzdanost u najzahtjevnijim industrijskim uvjetima.
Za razliku od ravnih škopaca koji su dizajnirani samo za jednosmjerna opterećenja, trbušasti škopci mogu primati opterećenja iz više smjerova što ih čini nezamjenjivim za složene ovjesne sustave. Za primjene s jakim vibracijama (građevinske dizalice, brodogradnja, offshore) gdje navojni vijak može se odvrnuti, obavezno koristite trbušaste škopce s maticom i osiguračem. Pogledajte detaljnu usporedbu ravnih i trbušastih škopaca. Pogledajte razliku između matice i navojnog vijka.
Gdje se koriste trbušasti škopci s navojnim vijkom?
Trbušasti škopci s navojnim vijkom idealni su za sve primjene gdje je potrebna brza montaža i demontaža, bez jakih vibracija:
Skladišta i transport – pick and place operacije: Za brzo spajanje višekrakih poliesterskih priveznica pri utovaru i istovaru kamiona, kontejnera i paleta. Navojni vijak omogućava montažu i demontažu bez alata – jednostavno uvrtanje i izvrtanje ručno što štedi vrijeme kod svakog ciklusa podizanja. Omega oblik omogućava spajanje dvokrakih, trokrakih ili četverokrakih priveznica na jedan škopac. Kada škopac spojite i raspajate 5-10 puta dnevno, navojni vijak daleko je praktičniji od matice koja zahtijeva alat.
Višekrake lančane i poliesterske priveznice: Za spajanje dvokrakih, trokrakih i četverokrakih lančanih priveznica kod podizanja betonskih elemenata, čeličnih konstrukcija, strojeva i procesne opreme. Trbušasti škopac omogućava spoj 2-4 kraka priveznica na jednoj točki bez bočnog naprezanja. Široki omega luk distribuira opterećenje ravnomjerno na sve krakove. Za razliku od ravnih škopaca koji su dizajnirani samo za jednosmjerna opterećenja, trbušasti mogu primiti opterećenja iz više smjerova.
Brodogradnja bez vibracija: Za montažne operacije i podizanje tijekom gradnje broda gdje nema jakih vibracija od rada brodskih strojeva. Trbušasti škopci omogućavaju spajanje više priveznica ili lanaca pri podizanju palubnih elemenata, opreme i tereta. Vruće pocinčana zaštita otporna je na slanost. Za trajne instalacije na brodu ili offshore platformama gdje vibracije su prisutne, koristite škopce s maticom i osiguračem.
Radionice i servisne operacije: Za podizanje i pozicioniranje strojeva, motora, transformatora i opreme tijekom servisa, popravaka ili montaže. Navojni vijak omogućava brzo spajanje i raspajanje škopca što štedi vrijeme kod čestih promjena konfiguracije. Omega oblik omogućava fleksibilnost kod spajanja više komponenti na jedan škopac.
Montažni radovi bez vibracija: Za montažu čeličnih konstrukcija, greda, panela i montažnih elemenata gdje nema jakih vibracija od bušenja ili zavarivanja. Trbušasti škopci omogućavaju spajanje višekrakih priveznica za balansiranje tereta. Za građevinske dizalice s vibracijama koristite škopce s maticom.
Prednosti trbušastih škopaca s navojnim vijkom
Brza montaža bez alata: Navojni vijak omogućava montažu i demontažu bez potrebe za ključevima ili drugim alatom – jednostavno uvrtanje i izvrtanje ručno. Idealno za skladišta, transport i sve operacije gdje se škopac često spojuje i raspaja. Štedi 2-3 minute po ciklusu u usporedbi sa škopcima s maticom koji zahtijevaju alat i montažu osigurača.
Višesmjerna opterećenja – omega oblik: Širi omega luk omogućava opterećenja iz više smjerova, bočna i kutna opterećenja bez deformacije tijela škopca. Idealno za spajanje višekrakih priveznica gdje svaki krak dolazi iz drugog kuta. Ravni škopci ne mogu primiti bočna opterećenja – luk se može iskriviti.
Spajanje više priveznica na jedan škopac: Omega oblik omogućava spajanje 2-4 priveznice, lanca ili sajle na jedan škopac. Primjer: dvokraka ili četverokraka priveznica spojuje se na jedan trbušasti škopac koji se zatim povezuje na kuku dizalice. Ravni škopci zbog užeg oblika ne mogu primiti više priveznica bez bočnog naprezanja.
Niža cijena od škopaca s maticom: Trbušasti škopci s navojnim vijkom jeftiniji su od škopaca s maticom zbog jednostavnije konstrukcije bez matice i osigurača. Za primjene bez vibracija, navojni vijak ekonomičniji je izbor.
Najmanji i najveći u ponudi: Trbušasti škopci dostupni su od 0,5t (najmanji škopac u ponudi) do 55t. Najmanji škopac od 0,5t idealan je za lake montažne radove, sitne komponente i aplikacije gdje nosivost do 500 kg je dovoljna. Ravni škopci kreću od 0,75t.
Fleksibilnost kuta opterećenja: Kod višekrakih priveznica krakovi dolaze pod različitim kutevima ovisno o težištu tereta. Trbušasti škopac omogućava ovaj raspon kuteva bez naprezanja tijela. Ravni škopac bi se iskrivio kod takvih kutnih opterećenja.
Sigurnost pri radu s trbušastim škopcima
Navojni vijak mora biti potpuno pritegnut: Prije svakog podizanja provjerite ručno da li je navojni vijak do kraja uvrnut – rame vijka mora biti u potpunom kontaktu s tijelom škopca. Nedovoljno pritegnut vijak može se odvrnuti tijekom podizanja što dovodi do pada tereta. Kod svake montaže uvijek uvrtajte vijak do kraja i provjerite ručno kontakt ramena s tijelom.
Izbjegavati primjene s jakim vibracijama: Navojni vijak nije prikladan za primjene s jakim vibracijama od bušenja, rezanja, zavarivanja, miniranja ili rada brodskih strojeva jer se može odvrnuti. Za takve primjene OBAVEZNO koristite škopce s maticom i osiguračem. Pogledajte kada koristiti škopac s maticom.
Višesmjerna opterećenja dozvoljena: Trbušasti škopci mogu primati opterećenja iz više smjerova što ih čini idealnim za spajanje dvokrakih, trokrakih i četverokrakih priveznica. Omega oblik omogućava bočna i kutna opterećenja bez deformacije tijela. Za jednosmjerna opterećenja gdje je potrebna kompaktnost pogledajte ravne škopce.
Vizualni pregled prije svake uporabe: Provjerite tijelo škopca na pukotine, deformacije, savijanja ili istrošenost. Provjerite navoj vijka na oštećenja. Ako primijetite bilo kakvu nepravilnost, škopac se MORA povući iz uporabe i zamijeniti novim.
Ne preopterećivati iznad WLL: Nikada ne podižite teret veći od navedene radne nosivosti (WLL). Nosivost je trajno utisnuta na tijelu škopca. Preopterećenje može dovesti do plastične deformacije tijela ili loma. Faktor 6:1 pokriva dinamička opterećenja i udarce, ali ne i namjerno preopterećenje.
Čišćenje i podmazivanje navoja: Periodično čistite škopce od prljavštine, pijeska i korozije. Navoj vijka premažite mašću kako bi se spriječila korozija i olakšalo uvrtanje i izvrtanje. Vruće pocinčana zaštita otporna je na koroziju, ali redovito čišćenje produžava radni vijek i olakšava rukovanje.
Redovite profesionalne kontrole: Minimalno jednom godišnje škopce mora pregledati ovlaštena osoba. Za intenzivnu uporabu (više od 20 ciklusa dnevno) kontrola svakih 6 mjeseci. Pregled uključuje provjeru tijela, navoja, dimenzija i trajne oznake s WLL i EN 13889 standardom.
Certifikati i standardi kvalitete
Trbušasti visokootporni škopci proizvedeni su i testirani prema najstrožim europskim i međunarodnim standardima:
EN 13889 – Europski standard: Glavni europski standard koji definira zahtjeve za materijale, dizajn, proizvodnju, testiranje i označavanje škopaca za podizanje tereta. Standard obvezuje na minimalan faktor sigurnosti 6:1 gdje je lomna sila (MBS) 6 puta veća od radne nosivosti (WLL).
ASME B30.26 – Američki standard: Za škopce nosivosti od 2 tone naviše, naši trbušasti škopci usklađeni su s tehničkim zahtjevima ASME B30.26 standarda što omogućava izvoz i uporabu na američkom tržištu.
Faktor sigurnosti 6:1: Svi trbušasti škopci imaju minimalan faktor 6:1. Škopac s nosivosti 12 tona ima lomnu silu od minimalno 72 tone. Ovaj visoki faktor pokriva dinamička opterećenja, udarce, vibracije i kratkotrajne prekoračenje nominalnog opterećenja.
Bonificirani čelik: Tijelo škopca i vijak izrađeni su od visokootpornog bonificiranog čelika. Proces bonifikacije (kaljenje i popuštanje) povećava tvrdoću, vlačnu čvrstoću i žilavost materijala što omogućava izdržljivost pri ekstremnim opterećenjima.
Vruće pocinčavanje: Zaštita postupkom uranjanja u rastopljeni cink koji stvara debeli zaštitni sloj otporan na vlagu, sol, kemikalije i atmosfersku koroziju. Idealno za skladišta, transport, građevinu i sve uvjete s povećanom vlagom.
Povezani proizvodi i sustavi
Trbušasti škopci dio su kompletnog sustava za podizanje tereta. Pogledajte povezane proizvode:
Trbušasti škopci s maticom – za vibracije, trajne instalacije, matica i osigurač 2-85t
Ravni visokootporni škopci – za jednosmjerna opterećenja, kompaktni D-oblik 0,75-55t
Poliesterski ovjesni kompleti – dvokrake, trokrake i četverokrake gurtne koje se spajaju trbušastim škopcima
Lančane priveznice – dvokrake, trokrake i četverokrake koje se povezuju trbušastim škopcima
Poliesterske priveznice s omčama – često se koriste sa trbušastim škopcima za spajanje
Ključne karakteristike trbušastih škopaca
| Karakteristika | Vrijednost / Opis |
|---|---|
| Nosivost (WLL) | 0,5t, 0,75t, 1t, 1,5t, 2t, 3,25t, 4,75t, 6,5t, 8,5t, 9,5t, 12t, 13,5t, 17t, 25t, 35t, 55t |
| Oblik tijela | Omega oblik (O-oblik, trbušasti gambet), širi luk za više spojeva |
| Tip zatvarača | Navojni vijak (screw pin) – brza montaža i demontaža bez alata |
| Smjer opterećenja | Višesmjerno – prima opterećenja iz više smjerova, idealan za bočna i kutna opterećenja |
| Materijal | Visokootporni bonificirani čelik |
| Površinska zaštita | Vruće pocinčano (hot-dip galvanized) |
| Faktor sigurnosti | 6:1 (MBS = 6 x WLL) |
| Standard | EN 13889, ASME B30.26 (od 2t naviše) |
| Temperatura rada | -40°C do +200°C |
Tehničke specifikacije trbušastih škopaca
| Nosivost (WLL) | Lomna sila (MBS) | Promjer vijka (D1) | Širina (B) | Približna težina |
|---|---|---|---|---|
| 0,5t | 3t | 8 mm | 12 mm | 0,05 kg |
| 0,75t | 4,5t | 10 mm | 13,5 mm | 0,1 kg |
| 1t | 6t | 12 mm | 17 mm | 0,13 kg |
| 1,5t | 9t | 14 mm | 19 mm | 0,21 kg |
| 2t | 12t | 16 mm | 20,5 mm | 0,3 kg |
| 3,25t | 19,5t | 20 mm | 27 mm | 0,64 kg |
| 4,75t | 28,5t | 22 mm | 32 mm | 1,09 kg |
| 6,5t | 39t | 27 mm | 36,5 mm | 1,7 kg |
| 8,5t | 51t | 30 mm | 43 mm | 2,5 kg |
| 9,5t | 57t | 33 mm | 46 mm | 3,79 kg |
| 12t | 72t | 36 mm | 51,5 mm | 4,89 kg |
| 13,5t | 81t | 39 mm | 57 mm | 7,04 kg |
| 17t | 102t | 42 mm | 60,5 mm | 8,35 kg |
| 25t | 150t | 52 mm | 73 mm | 13,72 kg |
| 35t | 210t | 60 mm | 82,5 mm | 20,33 kg |
| 55t | 330t | 72 mm | 105 mm | 40,92 kg |
| Faktor 6:1 znači da je lomna sila (MBS) 6 puta veća od radne nosivosti (WLL). Škopac od 8 tona ima lomnu silu od 48 tona. Trbušasti škopci dostupni su od 0,5t (najmanji u ponudi) do 55t. Za veće nosivosti do 85t pogledajte trbušaste škopce s maticom. | ||||
| Težina | N/A |
|---|---|
| Nosivost | 0.5T, 0.75T, 1T, 1.5T, 2T, 3.25T, 4.75T, 6.5T, 8.5T, 9.5T, 12T, 13.5T, 17T, 25T, 35T, 55T |
Be the first to review “Trbušasti visokootporni škopci 0,5-55t – omega oblik za višesmjerna opterećenja”

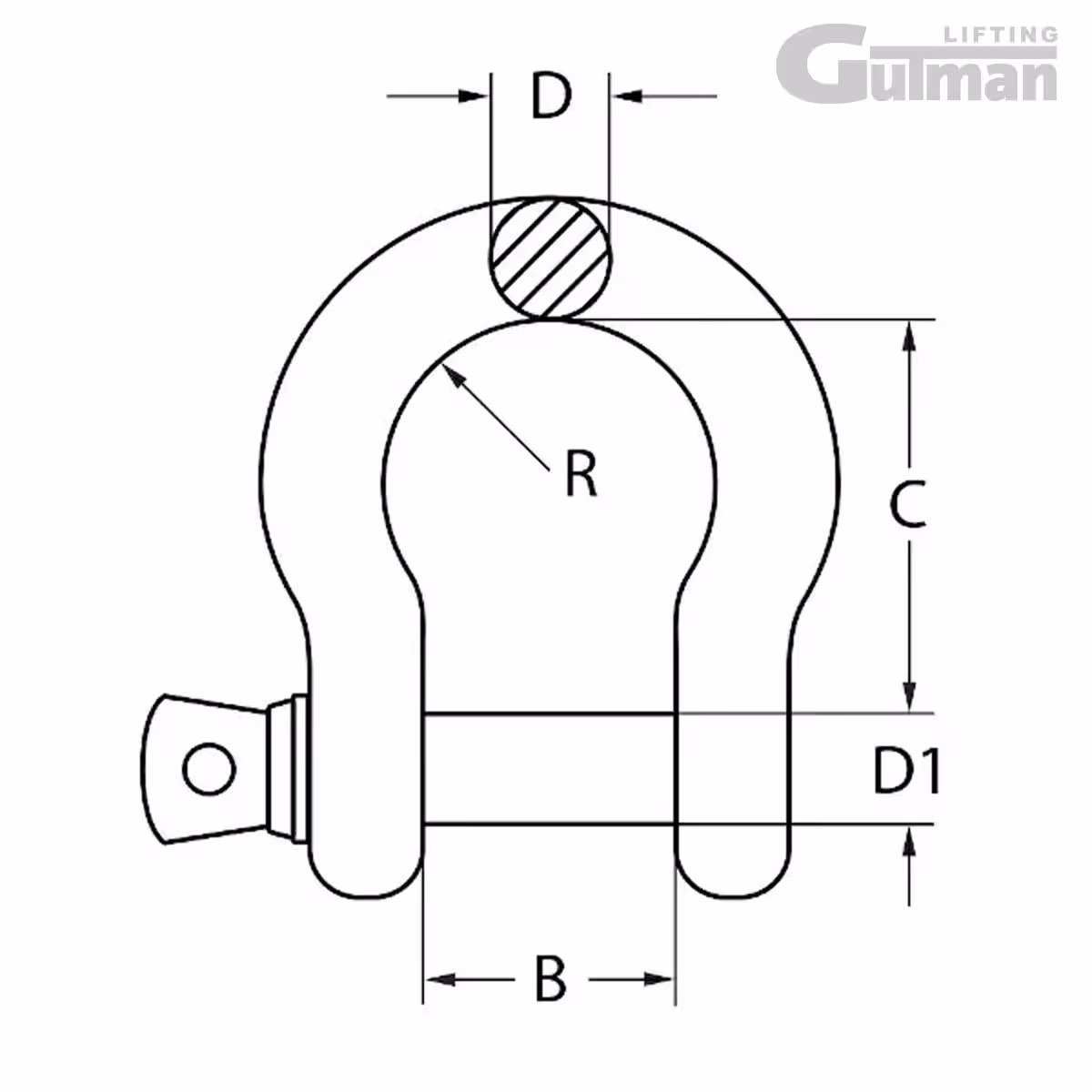

Tip | Nosivost | D1 | D1 | B | C | D | R | Težina |
T | mm | inch | mm | mm | mm | mm | kg | |
PSO 0.5 | 0.5 | 8 | 1/4 | 12 | 29 | 6,5 | 10 | 0.05 |
PSO 0.75 | 0.75 | 10 | 5/16 | 13,5 | 31 | 8 | 10.75 | 0.1 |
PSO 1 | 1 | 12 | 3/8 | 17 | 36.5 | 9,5 | 13 | 0.13 |
PSO 1.5 | 1.5 | 14 | 7/16 | 19 | 43 | 11 | 14.75 | 0.21 |
PSO 2 | 2 | 16 | 1/2 | 20,5 | 48 | 13 | 16,5 | 0.3 |
PSO 3.25 | 3.25 | 20 | 5/8 | 27 | 60.5 | 17,5 | 21,5 | 0.64 |
PSO 4.75 | 4.75 | 22 | 3/4 | 32 | 71.5 | 20,5 | 25,5 | 1,09 |
PSO 6.5 | 6.5 | 27 | 7/8 | 36.5 | 84 | 24,5 | 29 | 1,7 |
PSO 8.5 | 8.5 | 30 | 1 | 43 | 95 | 27 | 34.25 | 2,5 |
PSO 9.5 | 9.5 | 33 | 1 1/8 | 46 | 108 | 32 | 37 | 3.79 |
PSO 12 | 12 | 36 | 1 1/4 | 51.5 | 119 | 35 | 41.25 | 4.89 |
PSO 13.5 | 13.5 | 39 | 1 3/8 | 57 | 133.5 | 38 | 46 | 7,04 |
PSO 17 | 17 | 42 | 1 1/2 | 60.5 | 146 | 41 | 49.25 | 8.35 |
PSO 25 | 25 | 52 | 1 3/4 | 73 | 178 | 57 | 63.5 | 13.72 |
PSO 35 | 35 | 60 | 2 | 82.5 | 197 | 61 | 73 | 20.33 |
PSO 55 | 55 | 72 | 2 1/4 | 105 | 267 | 79.5 | 92 | 40.92 |
