Zavariva alka APA – podizna točka za zavarivanje | 1,12–15 t

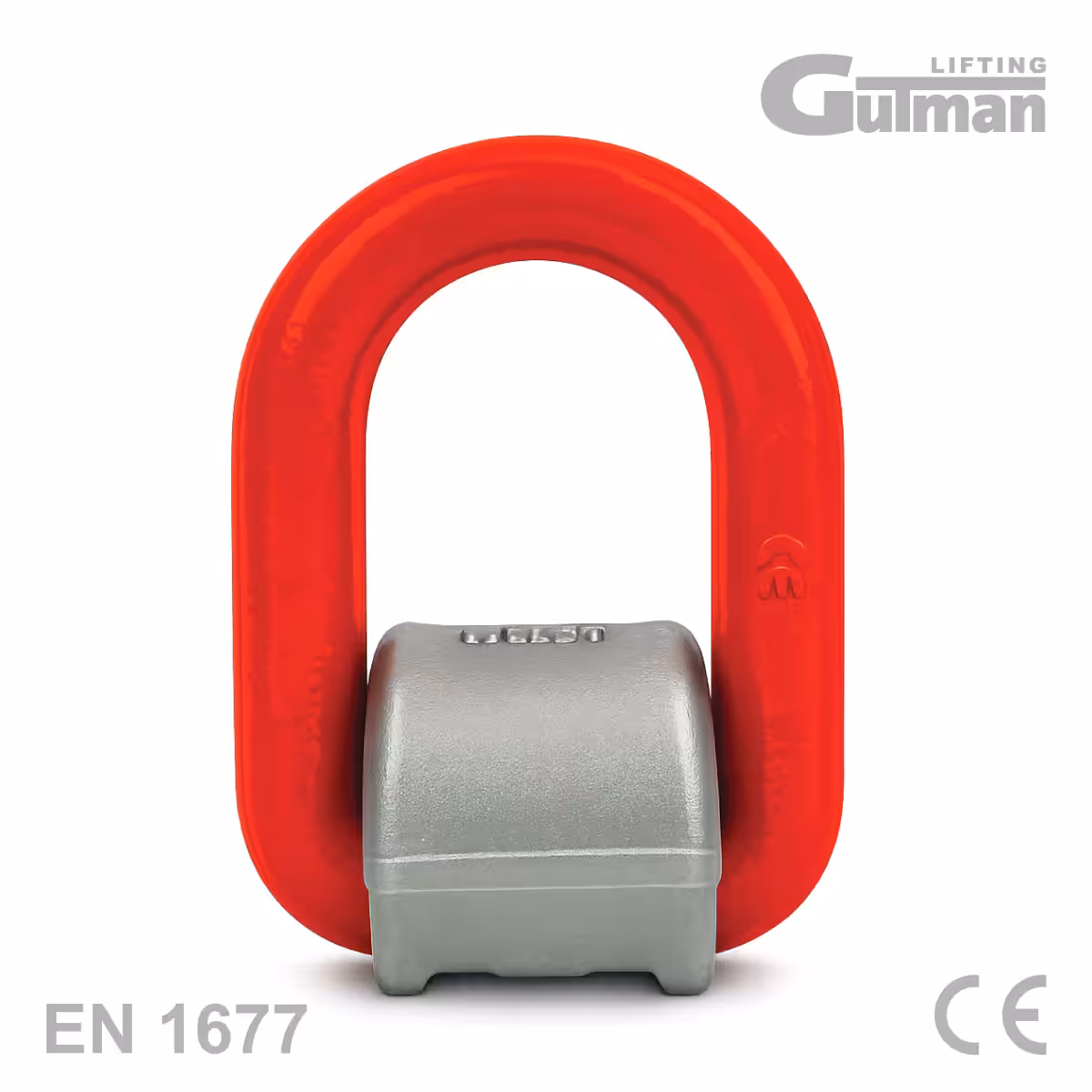

Zavariva alka APA je podizna točka za trajnu ugradnju zavarivanjem na metalne konstrukcije i strojeve. Dostupna je u nosivostima 1,12–15 t, s preklopnim okcem za spajanje odgovarajuće opreme za podizanje tereta.
VPC: 5,00 € – 43,00 €6,25 € – 53,75 €
Zavariva alka APA – podizna točka za zavarivanje do 15 t
Zavariva alka APA služi za izradu trajne podizne točke na čeličnim strojevima, konstrukcijama i drugim metalnim sklopovima na kojima je predviđena ugradnja zavarivanjem. Dostupna je u nosivostima 1,12 t, 2 t, 3,15 t, 5,3 t, 8 t i 15 t, pa se model odabire prema masi tereta, broju podiznih točaka, smjeru opterećenja i stvarnom načinu podizanja. Preklopno okce omogućuje priključivanje odgovarajućeg elementa ovjesa, dok zavarena baza ostaje trajno povezana s konstrukcijom. APA je namijenjena profesionalnim operacijama podizanja; dopušteni smjerovi opterećenja, zavar i radna nosivost moraju se provjeriti prema uputama za konkretan model.
Kada odabrati zavarivu podiznu točku?
Zavarena izvedba ima smisla kada na stroju ili konstrukciji treba stalna i jasno određena točka za dizanje, a vijčana ugradnja nije praktična ili na mjestu prihvata nije predviđen odgovarajući navoj. Takva se rješenja često planiraju već pri izradi čeličnog sklopa, radnog priključka ili okvira koji se periodično premješta dizalicom. Za povremenu ili demontažnu montažu prikladnije mogu biti vijčane ili zakretne ovjesne točke. Zavarivanje je sastavni dio nosivog spoja, zato položaj APA alke, materijal osnovne konstrukcije, priprema površine i postupak zavarivanja moraju biti usklađeni s uputama proizvođača i pravilima struke.
Kako odabrati APA alku prema nosivosti i načinu podizanja?
Odabir se ne radi samo prema ukupnoj masi tereta. Potrebno je uzeti u obzir koliko se podiznih točaka stvarno opterećuje, gdje se nalazi težište, pod kojim kutom djeluju krakovi priveznice i u kojem smjeru sila djeluje na preklopno okce. Nazivna WLL vrijednost odnosi se na uvjete koje definira proizvođač, pa se kod kosog ili bočnog opterećenja ne smije pretpostaviti da ostaje ista bez provjere tablice nosivosti i uputa. Za APA seriju na ovoj stranici dostupne su izvedbe 1,12 t, 2 t, 3,15 t, 5,3 t, 8 t i 15 t.
- Za lakše sklopove i servisne komponente biraju se manje nosivosti kada proračun i način ovješenja to dopuštaju.
- Za strojeve, radne priključke i čelične sklopove model se bira prema masi, težištu i planiranom broju točaka podizanja.
- Za teške konstrukcije i opremu dostupne su APA izvedbe do 15 t, uz obaveznu provjeru stvarnog opterećenja svake točke.
- Za često podizanje istog sklopa trajno zavarena podizna točka omogućuje stalno definirano mjesto prihvata, pod uvjetom da je ugradnja izvedena prema tehničkim uputama.
Gdje se koristi zavariva alka APA?
Zavarive podizne točke koriste se ondje gdje metalni dio treba sigurno i ponovljivo prihvatiti za dizanje, a trajno zavarena baza je prikladnija od vijčanog spoja. Tipične primjene uključuju strojogradnju i proizvodne pogone, čelične okvire i zavarene sklopove, bagerske i druge građevinske priključke, metalne šasije i radne platforme, nosače i podizne grede, te opremu koja se tijekom montaže, servisa ili transporta unutar pogona periodično podiže kranom. U energetici, brodogradnji i teškoj industriji ovakva podizna točka može biti dio unaprijed definiranog plana dizanja kada konstrukcija i postupak ugradnje to dopuštaju.
- Strojevi i proizvodna oprema: kućišta, okviri, moduli i sklopovi koji se premještaju pri montaži ili servisu.
- Bagerski i građevinski priključci: čelični priključci i radni alati kojima je potrebna stalna točka prihvata.
- Čelične konstrukcije: zavareni nosači, okviri, segmenti i montažni sklopovi.
- Transportni i radni okviri: metalne šasije, postolja i platforme koje se premještaju dizalicom.
- Podizne grede i specijalni nosači: kada projekt predviđa zavarene točke za spajanje s priveznicama.
- Servis i održavanje: oprema na kojoj se ista točka koristi pri redovnim zahvatima, demontaži ili pozicioniranju.
Za svaku primjenu treba provjeriti je li osnovni materijal prikladan za zavarivanje, je li mjesto ugradnje konstrukcijski dovoljno nosivo te odgovara li odabrani APA model predviđenom smjeru i veličini opterećenja.
Ugradnja i kontrola prije dizanja
Zavariva alka nije dodatak koji se samo pozicionira i zavari bez provjere. Zavar mora biti izveden prema uputama proizvođača i odgovarajućem postupku zavarivanja, na konstrukciji koja je za to predviđena. Prije svake uporabe treba vizualno provjeriti zavar, bazu, preklopno okce i oznake proizvoda te ukloniti iz uporabe element s pukotinama, deformacijom, jakim trošenjem ili drugim znakovima oštećenja. Ako je potreban izravan prihvat kukom umjesto alkom, pogledajte i zavarivu kuku ASH. Sve dimenzije pojedinih APA izvedbi provjerite na tehničkom nacrtu i tablici varijanti proizvoda prije projektiranja mjesta ugradnje.
Tehničke karakteristike zavarive alke APA
| Karakteristika | Vrijednost / napomena |
|---|---|
| Vrsta proizvoda | Zavariva alka / trajna podizna točka za metalne konstrukcije |
| Raspon nosivosti | 1,12 t; 2 t; 3,15 t; 5,3 t; 8 t; 15 t |
| Način ugradnje | Trajna ugradnja zavarivanjem na odgovarajuću metalnu bazu |
| Izvedba oka | Preklopno okce; dopušteni smjerovi opterećenja prema uputama konkretnog modela |
| Standard | EN 1677 prema oznaci i tehničkim podacima proizvoda |
| Odabir modela | Prema masi tereta, broju točaka, težištu, smjeru opterećenja i načinu ovješenja |
| Ugradnja | Prema uputama proizvođača i odgovarajućem postupku zavarivanja |
| Kontrola | Pregled zavara, baze, oka i oznaka prije uporabe; oštećeni element izuzeti iz rada |
| Točne dimenzije, masu i podatke za pojedinu nosivost provjerite na tehničkom nacrtu i u dokumentaciji za odabranu APA izvedbu. | |
Česta pitanja o zavarivoj alki APA
Što je zavariva alka APA i čemu služi?
Zavariva alka APA je trajna podizna točka koja se zavaruje na odgovarajuću čeličnu konstrukciju ili stroj. Nakon pravilne ugradnje preklopno okce služi za spajanje priveznice ili drugog odgovarajućeg elementa ovjesa pri podizanju tereta.
Gdje se najčešće koristi zavariva alka?
Primjenjuje se na strojevima, čeličnim okvirima i zavarenim sklopovima, bagerskim i drugim građevinskim priključcima, radnim platformama, nosačima, podiznim gredama i drugoj opremi kojoj treba stalno definirana točka prihvata za dizanje.
Koje nosivosti APA alke su dostupne?
Na ovoj stranici dostupne su izvedbe nazivne nosivosti 1,12 t, 2 t, 3,15 t, 5,3 t, 8 t i 15 t. Odabir se ne radi samo prema ukupnoj masi tereta, nego i prema broju stvarno opterećenih točaka, težištu, kutu priveznice i smjeru djelovanja sile.
Kada odabrati zavarivu, a kada vijčanu podiznu točku?
Zavariva izvedba prikladna je kada konstrukcija treba trajnu točku za dizanje i kada je zavareni spoj predviđen projektom i uputama proizvođača. Vijčane ili zakretne podizne točke praktičnije su kada se točka mora demontirati, premještati ili ugraditi u postojeći odgovarajući navoj.
Može li se APA alka koristiti na bagerima i radnim strojevima?
Može se koristiti na čeličnim dijelovima strojeva i radnih priključaka kada je konkretno mjesto konstrukcijski prikladno za takvu podiznu točku i kada je ugradnja izvedena prema tehničkim uputama. Sama dostupna WLL vrijednost nije dovoljna bez provjere konstrukcije na koju se alka zavaruje.
Kako se pravilno ugrađuje zavariva alka?
Mjesto ugradnje, priprema površine, položaj alke i zavar moraju slijediti upute proizvođača za odabrani model. Zavarivanje nosive podizne točke treba izvesti odgovarajućim kvalificiranim postupkom, a nakon ugradnje pregledati zavar i funkciju preklopnog oka prije puštanja u rad.
Smije li se zavariva alka opteretiti pod kutom?
Dopuštenje i radna nosivost kod kosog ili bočnog opterećenja ovise o konstrukciji i tehničkim podacima konkretnog APA modela. Ne treba pretpostaviti da je nazivna WLL jednaka u svakom smjeru; prije dizanja treba provjeriti upute i tablicu nosivosti za odabranu izvedbu.
Kako se još naziva zavariva alka?
U praksi se koriste izrazi alka za zavarivanje, zavariva podizna točka, podizna alka i alka za dizanje tereta. Izraz ovjesna točka širi je pojam i obuhvaća i vijčane, zakretne te druge izvedbe podiznih točaka.
| Nosivost - kg | 1120, 2000, 3150, 5300, 8000, 15000 |
|---|
Show only reviews in Hrvatski (0)

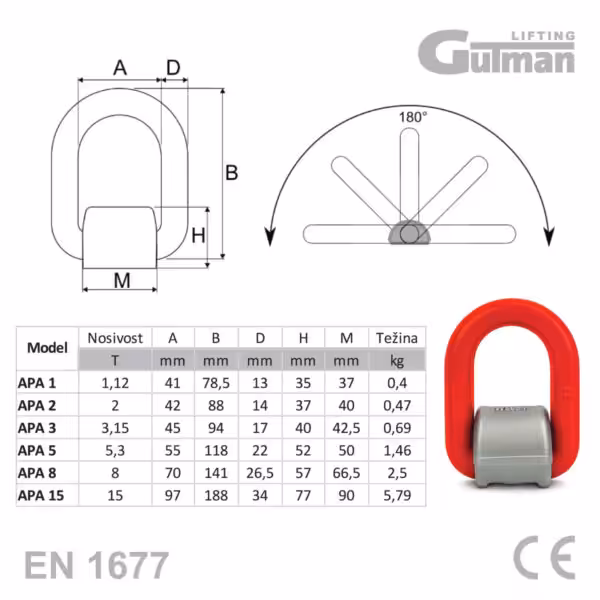

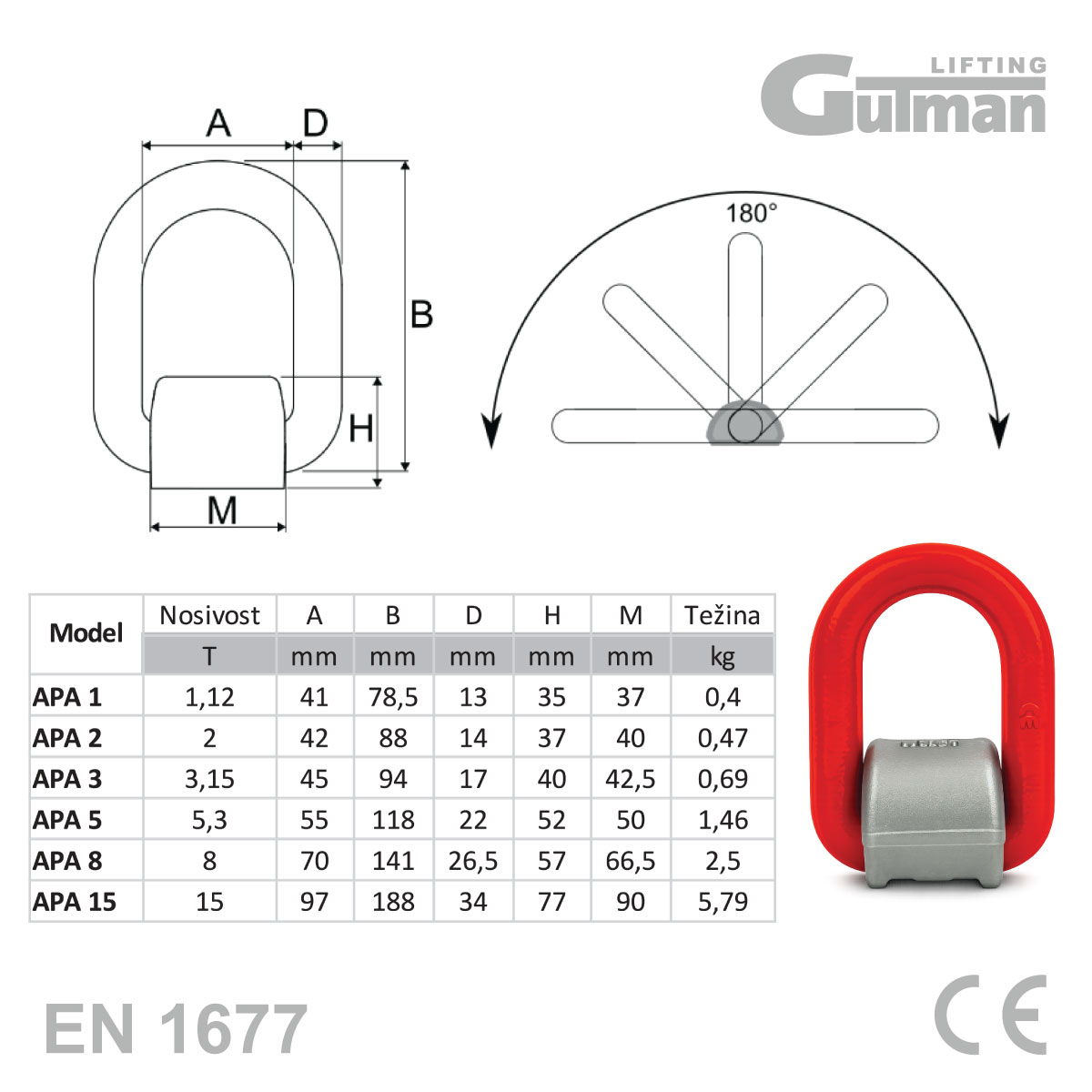

Pregled nosivosti: Modeli APA 1 do APA 15 s prikazom kuta zakreta od 180°.
