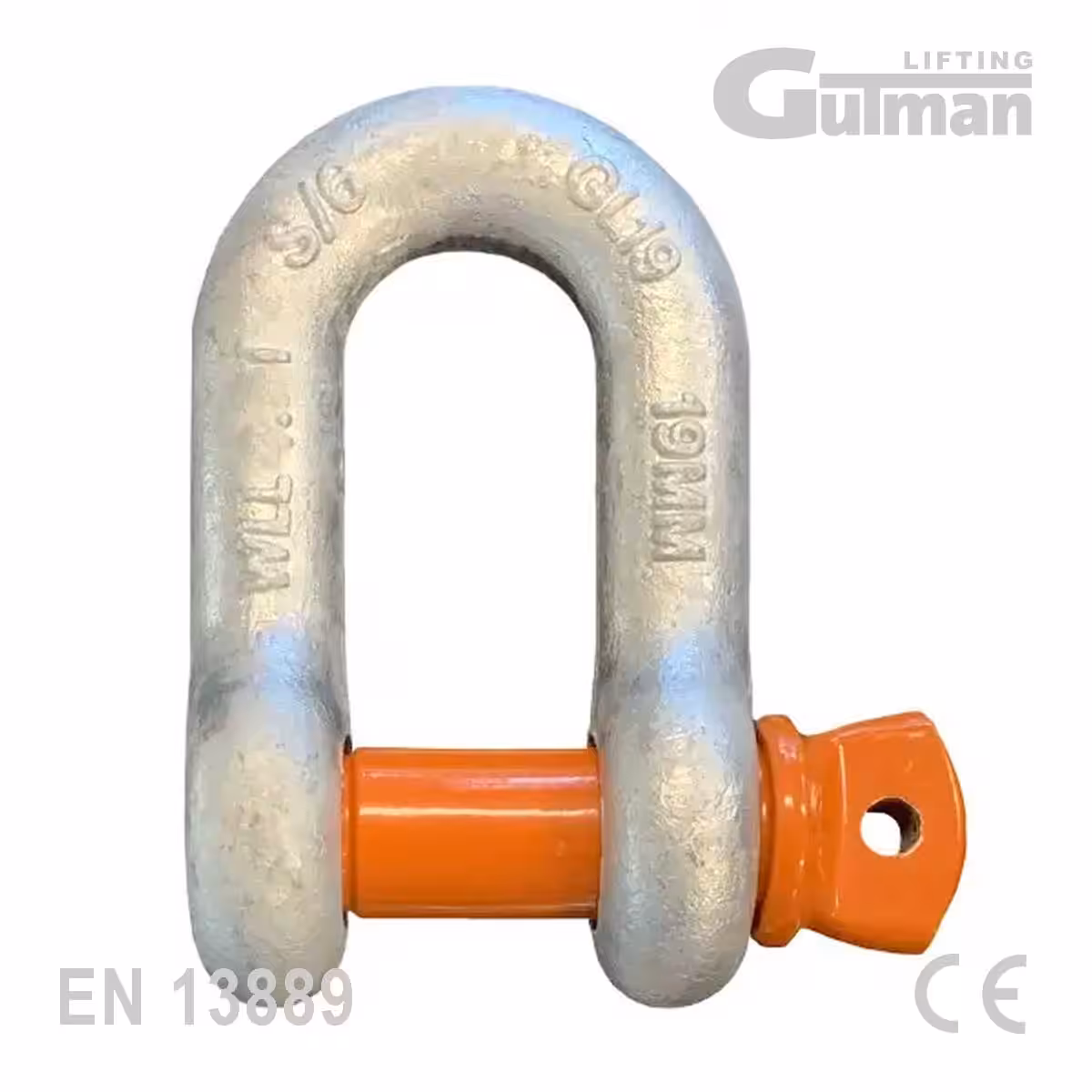

Ravni škopci PSN (D / Dee shackle) s navojnim svornjakom

Tehnički crtež ravnog škopca PSN s dimenzijama

Ravni visokootporni škopci 0,75–55 t – D / Dee shackle

Ravni visokootporni škopci (gambeti) PSN nosivosti od 0,75 do 55 t namijenjeni su standardnim primjenama u sustavima za dizanje tereta. PSN izvedba ima tijelo u obliku slova U i koristi se za povezivanje odgovarajućih lanaca, priveznica i drugih ovjesnih elemenata. Prema tehničkom letku, škopci su galvanizirani, usklađeni s normom EN 13889 i imaju faktor sigurnosti SF 1:5.

VPC: 2,00 € – 48,00 €
MPC: 2,50 € – 60,00 €

Nosivost

Obriši

Šifra: N/A Kategorija Škopci Oznaka: EN 13889 Brand: Gutman

Dodaj na listu želja

Dostava i preuzimanje

Osobno preuzimanje:
- radnim danom od 8:30 do 15:30
- adresa: Slavonska avenija 22E, 10000 Zagreb

Dostava: 1 - 2 radna dana za Hrvatsku, 3 - 4 radna dana za Sloveniju, BiH i ostale države prema dogovoru

Troškovi dostave obračunavaju se prema cjeniku dostavne službe i ovise o lokaciji. Za dostavu koristimo usluge dostavnih službi GW, GLS i DPD.

Posjetite nas

Testirajte i kupite proizvod u našem izložbeno-skladišnom prostoru na našoj adresi.

Provjerite dostupnost prije dolaska.

Jamstvo i servis

Kupnjom kod Dizalica d.o.o. osigurani su jamstvo i servis.

Trebate pomoć?

Obratite se našoj službi za korisnike
na tel.: +385 91 488 6265 ili +385 91 488 6262

Opis

Dodatne informacije

Recenzije (0)

Tablica

Katalog

Što su ravni škopci i kada se koriste?

Ravni visokootporni škopci, poznati i kao ravni gambeti ili malotne, spojni su elementi za povezivanje lančanih priveznica, čeličnih užadi, kuka i drugih odgovarajućih komponenti u sustavima za dizanje tereta. Model PSN ima tijelo u obliku slova U i prema tehničkom letku namijenjen je standardnim primjenama. Dostupan je u nosivostima od 0,75 do 55 t. Uži oblik ravnog škopca omogućuje kompaktan spoj kada dimenzije škopca i komponenata koje se povezuju odgovaraju konkretnoj primjeni. Izvedba s navojnim svornjakom praktična je za spojeve koji se trebaju sastavljati i rastavljati, a pri odabiru treba provjeriti WLL, dimenzije tijela, promjer svornjaka i način opterećenja. Prema tehničkom letku, PSN škopci su galvanizirani, usklađeni s normom EN 13889 i imaju faktor sigurnosti SF 1:5. Važno: ravni oblik škopca ne znači da se za svaki model mogu primijeniti ista pravila kod kutnog ili bočnog opterećenja. Ako opterećenje nije u predviđenoj osi, potrebno je provjeriti dopuštenje i eventualno smanjenje WLL-a prema tehničkoj dokumentaciji konkretnog modela. Za spojeve kod kojih je potreban širi prihvat priveznice može biti prikladniji trbušasti odnosno omega škopac. Kod višekrakih poliesterskih priveznica potrebno je posebno provjeriti geometriju spoja i kompatibilnost svih komponenti. Pogledajte usporedbu ravnih i trbušastih škopaca na kategorijskoj stranici.

Gdje se koriste ravni škopci?

Ravni škopci koriste se kao spojni elementi u standardnim sustavima za dizanje tereta, primjerice za povezivanje lanaca, čeličnih užadi, priveznica, kuka i ovjesnih alki. Pri odabiru treba provjeriti WLL, dimenzije škopca, promjer svornjaka i geometriju konkretnog spoja.

Spajanje lanaca i čeličnih užadi: Za povezivanje lančanih priveznica, čeličnih užadi (sajli), ovjesnih alki i drugih odgovarajućih komponenti sustava za dizanje. Uži U/D oblik ravnog škopca prikladan je kada dimenzije spoja odgovaraju takvoj izvedbi. Ako je potreban širi prostor za prihvat priveznice ili druge komponente, može biti prikladniji trbušasti odnosno omega škopac. Utovar, istovar i skladišna manipulacija: Ravni škopci mogu se koristiti za povezivanje poliesterskih priveznica, lančanih priveznica i drugih odgovarajućih elemenata pri podizanju i premještanju tereta. Izvedba s navojnim svornjakom praktična je kada se spoj treba sastavljati i rastavljati, uz obveznu provjeru pravilnog postavljanja i učvršćenja svornjaka prije uporabe. Građevinske dizalice i kranovi: Ravni škopci mogu služiti za povezivanje odgovarajućih lanaca, priveznica, kuka i ovjesnih elemenata pri montaži i podizanju građevinskih komponenti. Dostupne nosivosti do 55 t omogućuju odabir modela za različite zahtjeve dizanja, uz uvjet da WLL i dimenzije odgovaraju stvarnom opterećenju i geometriji spoja. Ako je potrebno dodatno mehaničko osiguranje svornjaka, treba razmotriti odgovarajuću izvedbu škopca s maticom i rascjepkom. Industrijski sustavi i proizvodnja: Ravni škopci koriste se kao spojni elementi u proizvodnim pogonima, pri montaži strojeva i u drugim sustavima za dizanje tereta gdje njihova nosivost i dimenzije odgovaraju konkretnom spoju. Za rad u posebnim uvjetima, pri kutnom ili bočnom opterećenju, visokim ili niskim temperaturama te u korozivnom okruženju potrebno je provjeriti tehničku dokumentaciju konkretnog modela prije uporabe.

Kada odabrati ravni škopac umjesto trbušastog?

Kompaktniji U/D oblik: Ravni škopac ima uži oblik tijela od omega odnosno trbušastog škopca. Takva izvedba može biti prikladna kada je prostor za spoj ograničen, pod uvjetom da dimenzije škopca, svornjaka i komponente koja se spaja odgovaraju konkretnoj primjeni.

Namijenjen standardnim primjenama: Prema tehničkom letku, ravni škopac tipa PSN ima tijelo u obliku slova U i namijenjen je standardnoj primjeni. Dostupan je u različitim dimenzijama i nazivnim nosivostima (WLL) od 0,75 do 55 t.

Praktična izvedba s navojnim svornjakom: Navojni svornjak omogućuje sastavljanje i rastavljanje spoja. Prije svakog dizanja potrebno je provjeriti je li svornjak pravilno postavljen, potpuno učvršćen i odgovara li tijelu konkretnog škopca.

Odabir prema WLL-u i dimenzijama: Ravni škopac ne treba birati uz pretpostavku da pri istoj veličini automatski ima veću nosivost od trbušastog. Odabir treba temeljiti na deklariranom WLL-u, dimenzijama tijela i svornjaka, geometriji spoja te tehničkim podacima konkretnog modela.

Prikladan za povezivanje odgovarajućih lančanih komponenti: Ravni škopci mogu se koristiti za povezivanje lančanih priveznica, alki, kuka i drugih odgovarajućih elemenata sustava za dizanje. Važno je provjeriti da komponenta pravilno naliježe u škopac i da njezine dimenzije ne uzrokuju nepravilno opterećenje tijela ili svornjaka.

Kako sigurno koristiti ravne škopce?

Provjerite smjer i način opterećenja: Ravni škopac treba postaviti tako da opterećenje odgovara predviđenoj geometriji i tehničkim podacima konkretnog modela. Ako se opterećenje ne prenosi u predviđenoj osi, ne treba pretpostaviti da škopac zadržava puni WLL. Dopuštenje za kutno ili bočno opterećenje i eventualno smanjenje nosivosti potrebno je provjeriti u tehničkoj dokumentaciji konkretnog modela. Kod višekrakih priveznica posebno treba provjeriti geometriju spoja, kutove i pravilan položaj svih komponenti. Ako je za spoj potreban širi prihvat priveznice, može biti prikladniji trbušasti odnosno omega škopac. Pogledajte razliku između ravnih i trbušastih škopaca. Navojni svornjak mora biti pravilno postavljen: Prije svakog podizanja provjerite je li navojni svornjak, često nazivan i navojni vijak, pravilno postavljen, potpuno zahvatio navoj i sigurno zatvorio škopac. Ne koristite škopac ako je svornjak savijen, navoj oštećen ili se svornjak ne može pravilno postaviti. Za dugotrajnije spojeve ili primjene u kojima je potrebno dodatno mehaničko osiguranje svornjaka treba razmotriti odgovarajuću izvedbu škopca s maticom i rascjepkom. Vizualni pregled prije svake uporabe: Provjerite jesu li oznake čitljive te pregledajte tijelo škopca, svornjak i navoj. Obratite pozornost na pukotine, deformacije, prekomjernu istrošenost, zareze, oštećenja navoja i koroziju. Ako postoji oštećenje koje može utjecati na sigurnu uporabu ili niste sigurni u ispravnost škopca, nemojte ga koristiti dok ga ne pregleda stručna osoba. Škopac se ne smije zavarivati, bušiti, zagrijavati, savijati ili na drugi način preoblikovati. Ne prekoračujte WLL: Nikada ne podižite teret iznad deklarirane radne nosivosti (WLL – Working Load Limit) za konkretni škopac i način uporabe. Za visokootporne škopce PSN tehnički letak navodi nosivosti od 0,75 do 55 t, a za seriju PSO, PSOB, PSN i PSNB naveden je faktor sigurnosti SF 1:5 uz normu EN 13889. Faktor sigurnosti nije dopuštenje za prekoračenje WLL-a. Čišćenje i zaštita od korozije: Škopce održavajte čistima kako bi tijelo, svornjak, navoj i oznake ostali vidljivi i mogli se pravilno pregledati. Obratite pozornost na koroziju i oštećenja površine. Prema tehničkom letku, škopci su pri završnoj obradi galvanizirani. Čuvajte ih u uvjetima koji smanjuju mogućnost korozije i mehaničkih oštećenja.

Norma EN 13889 i tehničke karakteristike ravnih škopaca

Prema tehničkom letku, ravni visokootporni škopci tipa PSN namijenjeni su standardnim primjenama u sustavima za dizanje tereta. Za ovu seriju navedeni su norma EN 13889, faktor sigurnosti SF 1:5 i galvanizirana završna obrada. EN 13889: Tehnički letak za visokootporne škopce PSO, PSOB, PSN i PSNB navodi sukladnost s normom EN 13889. Pri odabiru i uporabi uvijek treba provjeriti podatke za konkretnu izvedbu, dimenziju i nazivnu nosivost (WLL). Faktor sigurnosti SF 1:5: Za navedenu seriju škopaca tehnički letak navodi faktor sigurnosti 1:5. Faktor sigurnosti nije dopuštenje za prekoračenje deklarirane radne nosivosti. Tijekom uporabe uvijek treba poštovati WLL konkretnog škopca i uvjete za koje je namijenjen. Visokootporna izvedba: PSN je u tehničkoj dokumentaciji naveden kao visokootporni ravni škopac. Tijelo je u obliku slova U, a model je namijenjen standardnoj primjeni. Dostupne nosivosti PSN izvedbe kreću se od 0,75 do 55 t. Galvanizirana završna obrada: Prema tehničkom letku, škopci su pri završnoj obradi galvanizirani. Točnu vrstu postupka galvanizacije, debljinu zaštitnog sloja ili prikladnost za posebno agresivna i morska okruženja ne treba pretpostavljati bez dodatne tehničke dokumentacije za konkretni proizvod.

Povezani proizvodi i sustavi

Ravni škopci dio su sustava za podizanje tereta. Pogledajte povezane škopce, priveznice i ovjesne komponente koje se odabiru prema nosivosti, dimenzijama i geometriji konkretnog spoja:

Trbušasti visokootporni škopci – omega izvedba nosivosti 0,5-55 t sa širim oblikom potkove koji omogućuje lakši prihvat priveznica Trbušasti škopci s maticom – omega izvedba nosivosti 2-85 t sa svornjakom dodatno osiguranim maticom i rascjepkom Lančane priveznice – jednokrake, dvokrake, trokrake i četverokrake izvedbe koje se, ovisno o konfiguraciji, povezuju sa škopcima i drugim ovjesnim elementima Poliesterski ovjesni kompleti – sustavi s poliesterskim priveznicama i spojnim elementima za različite načine podizanja tereta Poliesterske priveznice s omčama – mogu se povezivati sa škopcima, kukama i drugim odgovarajućim komponentama sustava za dizanje

Ključne tehničke karakteristike ravnih škopaca PSN

Karakteristika	Vrijednost / Opis
Nosivost (WLL)	0,75 t, 1 t, 1,5 t, 2 t, 3,25 t, 4,75 t, 6,5 t, 8,5 t, 9,5 t, 12 t, 13,5 t, 17 t, 25 t, 35 t, 55 t
Tip / model	PSN – ravni visokootporni škopac
Oblik tijela	U/D oblik (ravni škopac, ravni gambet, D / Dee shackle)
Tip zatvarača	Navojni svornjak (screw pin)
Primjena	Prema tehničkom letku PSN je namijenjen standardnim primjenama u sustavima za dizanje tereta
Način opterećenja	Odabir WLL-a i dopušten način opterećenja treba uskladiti s tehničkim podacima konkretnog modela. Kod kutnog ili bočnog opterećenja potrebno je provjeriti dopuštenje i eventualno smanjenje WLL-a.
Materijal / izvedba	Visokootporna izvedba; točna vrsta i toplinska obrada čelika nisu navedene u dostupnom tehničkom letku
Površinska zaštita	Galvanizirana završna obrada
Faktor sigurnosti	SF 1:5
Norma	EN 13889
Temperatura rada	Temperaturni raspon nije naveden u dostupnom tehničkom letku; za posebne temperaturne uvjete potrebno je provjeriti dodatnu dokumentaciju za konkretni model

Tehničke specifikacije ravnih škopaca PSN

Nosivost (WLL)	Promjer svornjaka (D1)	Širina (B)	Dimenzija (C)	Približna težina
0,75 t	10 mm	13,5 mm	26 mm	0,08 kg
1 t	12 mm	17 mm	32 mm	0,13 kg
1,5 t	14 mm	19 mm	36,5 mm	0,20 kg
2 t	16 mm	20,5 mm	41,5 mm	0,27 kg
3,25 t	20 mm	27 mm	51 mm	0,57 kg
4,75 t	22 mm	32 mm	60,5 mm	0,99 kg
6,5 t	27 mm	36,5 mm	71,5 mm	1,57 kg
8,5 t	30 mm	43 mm	81 mm	2,30 kg
9,5 t	33 mm	46 mm	91 mm	3,42 kg
12 t	36 mm	51,5 mm	100 mm	4,48 kg
13,5 t	39 mm	57 mm	111 mm	6,46 kg
17 t	42 mm	60,5 mm	122 mm	7,65 kg
25 t	52 mm	73 mm	146 mm	12,48 kg
35 t	60 mm	82,5 mm	171,5 mm	18,63 kg
55 t	72 mm	105 mm	203 mm	36,02 kg
Prema tehničkom letku, ravni visokootporni škopci PSN dostupni su u nosivostima od 0,75 do 55 t. PSN ima tijelo u obliku slova U i namijenjen je standardnim primjenama. Za seriju PSO, PSOB, PSN i PSNB naveden je faktor sigurnosti SF 1:5 uz normu EN 13889. Faktor sigurnosti nije dopuštenje za prekoračenje deklarirane radne nosivosti (WLL). Za usporedbu oblika i primjene pogledajte trbušaste visokootporne škopce.

Težina	N/A
Nosivost	0.75T, 1T, 1.5T, 2T, 3.25T, 4.75T, 6.5T, 8.5T, 9.5T, 12T, 13.5T, 17T, 25T, 35T, 55T

Recenzije

Još nema recenzija.

Show only reviews in Hrvatski (0)

Budite prvi koji će recenzirati “Ravni visokootporni škopci 0,75–55 t – D / Dee shackle”

Tip	Nosivost	D1	D1	B	C	D	TeÃÂ¾ina
	T	mm	inch	mm	mm	mm	kg
PSN 0.75	0.75	10	5/16	13.5	26	8	0.08
PSN 1	1	12	3/8	17	32	9,5	0.13
PSN 1.5	1.5	14	7/16	19	36.5	11	0.2
PSN 2	2	16	1/2	20,5	41.5	13	0.27
PSN 3.25	3.25	20	5/8	27	51	16	0.57
PSN 4.75	4.75	22	3/4	32	60.5	19	0.99
PSN 6.5	6.5	27	7/8	36.5	71.5	22.5	1,57
PSN 8.5	8.5	30	1	43	81	25.5	2,3
PSN 9.5	9.5	33	1 1/8	46	91	29	3.42
PSN 12	12	36	1 1/4	51.5	100	32	4.48
PSN 13.5	13.5	39	1 3/8	57	111	35	6.46
PSN 17	17	42	1 1/2	60.5	122	38	7.65
PSN 25	25	52	1 3/4	73	146	44.5	12.48
PSN 35	35	60	2	82.5	171.5	51	18.63
PSN 55	55	72	2 1/4	105	203	66.5	36.02
