EGLE električna dizalica s ovjesnim kolicima, ultra spora, 3000 kg, za precizno pozicioniranje tereta

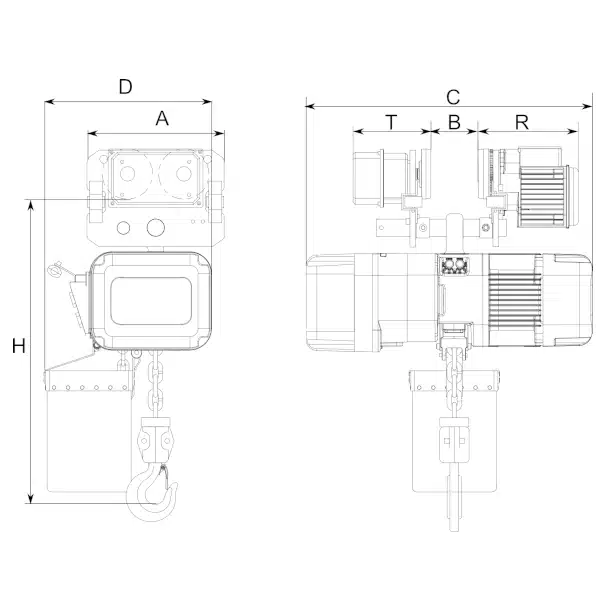

Tehnički crtež električne dizalice EGLE s ovjesnim kolicima, nosivost 5000kg

Električna dizalica EGLE s ovjesnim kolicima ultra spora, 3000kg, 0.8-2.3m/min

Name: Ultra spora dizalica s kolicima 3 tone | 0,8m/min | Dizalica
Brand: Gutman
SKU: 06EGLE-II-T-030-03-4m
Price: 3215.00 EUR
Availability: InStock

Ultra spora električna lančana dizalica s ovjesnim kolicima nosivosti 3.000 kg. Najsporiji model u cijeloj EGLE seriji – brza brzina 2,3 m/min i spora brzina samo 0,8 m/min (13 mm/s) za milimetarsko pozicioniranje teških tereta. Invertersko upravljanje eliminira trzaje pri pokretanju i zaustavljanju.

Najlakša verzija dizalice od 3 tone – motor od samo 1,5 kW s trostrukim lancem (Φ 7,1 mm / 3 kraka) postiže punu nosivost od 3 tone uz minimalnu vibraciju i maksimalnu kontrolu. Ukupna težina samo 123 kg, pojačana kolica 0,75 kW, staza 100–170 mm, headroom 700 mm.

VPC: 3.215,00 €
MPC: 4.018,75 €

Šifra: 06EGLE-II-T-030-03-4m Kategorija Električne dizalice s ovjesnim kolicima Oznake: EN 14492-2, Servis i održavanje strojeva Brand: Gutman

Dodaj na listu želja

Dostava i preuzimanje

Osobno preuzimanje:
- radnim danom od 8:30 do 15:30
- adresa: Slavonska avenija 22E, 10000 Zagreb

Dostava: 1 - 2 radna dana za Hrvatsku, 3 - 4 radna dana za Sloveniju, BiH i ostale države prema dogovoru

Troškovi dostave obračunavaju se prema cjeniku dostavne službe i ovise o lokaciji. Za dostavu koristimo usluge dostavnih službi GW, GLS i DPD.

Posjetite nas

Testirajte i kupite proizvod u našem izložbeno-skladišnom prostoru na našoj adresi.

Provjerite dostupnost prije dolaska.

Jamstvo i servis

Kupnjom kod Dizalica d.o.o. osigurani su jamstvo i servis.

Trebate pomoć?

Obratite se našoj službi za korisnike
na tel.: +385 91 488 6265 ili +385 91 488 6262

Opis

Recenzije (0)

Specifikacije

GUTMAN EDGE električne lančane dizalice

Ultra spora dizalica 3 tone – najsporija u seriji za najosjetljivije aplikacije

Ultra spora električna lančana dizalica s ovjesnim kolicima nosivosti 3.000 kg namijenjena je aplikacijama gdje svaki milimetar pozicioniranja ima značaj. S najnižom brzinom u cijeloj EGLE seriji – samo 0,8 m/min (13 mm/s) na sporoj brzini – ova dizalica omogućuje potpunu vizualnu kontrolu spuštanja tereta od 3 tone na precizne pozicije.

Konstrukcija je jedinstvena u seriji električnih dizalica s ovjesnim kolicima: motor od samo 1,5 kW pokreće trostruki lanac (Φ 7,1 mm / 3 kraka) s najvećim prijenosnim omjerom u seriji. Rezultat je ista nosivost od 3 tone kao kod standardne verzije, ali uz trostruko manju brzinu, dvostruko manju snagu i značajno lakšu konstrukciju – samo 68 kg tijelo dizalice (123 kg s kolicima).

Za što se koristi ultra spora dizalica 3 tone?

Ultra spora verzija namijenjena je kritičnim aplikacijama gdje bi i najmanja nekontrolirana kretnja mogla uzrokovati oštećenje ili opasnost. Tipične primjene uključuju montažu velikih strojeva na vijčane temeljne ploče s tolerancijom od nekoliko milimetara, ugradnju turbina, generatora i transformatora u energetskim objektima, pozicioniranje osjetljive industrijske opreme poput CNC strojeva, mjerne opreme i optičkih instrumenata, nuklearnu i kemijsku industriju gdje je kontrolirano rukovanje teretima regulatorni zahtjev te brodogradnju za ugradnju komponenata u skučene prostore s ograničenim manevarskim prostorom.

Spora brzina od 0,8 m/min znači da teret od 3 tone napreduje samo 13 milimetara u sekundi – dovoljno sporo da operater može pratiti poziciju golim okom i reagirati prije kontakta s površinom. U kombinaciji s inverterskim upravljanjem koje eliminira trzaje pri pokretanju, ova dizalica pruža razinu kontrole koju nijedan drugi model u seriji ne može postići.

Ultra spora, precizna ili standardna – kako odabrati?

Usporedba sve tri verzije – 3.000 kg

Karakteristika	3T Standardna	3T Precizna	3T Ultra spora
Brza brzina	7 m/min	3,5 m/min	2,3 m/min
Spora brzina	2,3 m/min	1,2 m/min	0,8 m/min
Snaga dizalice	3,6 kW	3 kW	1,5 kW
Lanac	Φ 11,2 / 1 krak	Φ 10 / 2 kraka	Φ 7,1 / 3 kraka
Headroom	550 mm	700 mm	700 mm
Dužina (C)	770 mm	770 mm	630 mm
Težina dizalice	104 kg	108 kg	68 kg
Ukupna težina	159 kg	163 kg	123 kg
MPC	3.587,50 €	3.787,50 €	4.018,75 €

Ultra spora verzija je najskuplja od tri varijante unatoč najmanjem motoru – trostruki lanac s tri kraka kompleksniji je za izradu i zahtijeva preciznije podešavanje. Međutim, donosi konkretne prednosti: najlakša je (123 kg vs 159/163 kg), najkraća (630 mm vs 770 mm) i troši najmanje energije (1,5 kW).

Ako vam brzina od 0,8 m/min nije potrebna, precizna verzija s brzinama 1,2–3,5 m/min pokriva većinu montažnih primjena uz 50% bržu brzu brzinu. Standardnu verziju odaberite za logističke operacije – brzina od 7 m/min trostruko je brža uz najmanji headroom (550 mm).

Trostruki lanac – kako radi najsporija dizalica u seriji?

Ultra spora verzija koristi jedinstven pristup u EGLE seriji: motor od samo 1,5 kW pokreće tri kraka lanca promjera Φ 7,1 mm. Svaki krak nosi 1.000 kg – ukupno 3.000 kg nosivosti. Veći broj krakova znači veći prijenosni omjer: za svaki okret lančanika teret se pomiče trostruko manje nego kod jednokrakog lanca. Rezultat je izuzetno spora i kontrolirana kretnja uz minimalan motor.

Ovaj princip donosi dodatne prednosti: manja vibracija pri radu (motor se vrti brže ali pod manjim opterećenjem), ravnomjernija raspodjela sile na kuku (tri točke ovješenja) i manja ukupna težina dizalice (68 kg vs 104–108 kg kod drugih verzija). Trostruki lanac zahtijeva precizniju izradu i podešavanje, što objašnjava višu cijenu unatoč manjem motoru.

Na koje konstrukcije se montira?

Ultra spora dizalica 3 tone montira se na čelične I-grede s pojasnicom širine 100–170 mm. S ukupnom dužinom od samo 630 mm najkraći je model nosivosti 3 tone – za usporedbu, standardna i precizna verzija imaju 770 mm. Manja ukupna težina od 123 kg smanjuje opterećenje na gredu i nosivu konstrukciju. Kompatibilna je s mosnim dizalicama, konzolnim kranovima, portalnim konstrukcijama i monorail kranskim stazama.

Headroom od 700 mm identičan je preciznoj verziji ali veći od standardne (550 mm). Za montažu na podizne grede i traverze obavezno provjerite nosivost i širinu pojasnice. Ako ne trebate horizontalno pomicanje tereta, pogledajte električne lančane dizalice s kukom za fiksnu montažu.

Sigurnosne značajke

Elektromagnetska reluktantna kočnica automatski blokira sva tri kraka lanca pri prekidu napajanja. Frikcijska spojka sprječava pokušaj dizanja tereta iznad 3.000 kg. Gornji i donji granični prekidači zaustavljaju kuku na krajnjim pozicijama. Upravljanje putem visećeg tipkala na sigurnom naponu od 36V. Trostruki lanac pruža inherentnu sigurnosnu redundanciju – tri nezavisne točke ovješenja smanjuju rizik od katastrofalnog otkaza. Invertersko upravljanje u kombinaciji s ultra sporim brzinama pruža najvišu razinu kontrole u cijeloj EGLE seriji – pri 0,8 m/min operater ima potpunu vizualnu kontrolu kretanja tereta. Aluminijsko kućište IP55 i tipkalo IP65. Radna temperatura od –20°C do +40°C.

Tehničke specifikacije

Specifikacije – ultra spora dizalica s kolicima 3.000 kg

Karakteristika	Vrijednost
Nosivost	3.000 kg
Brza brzina dizanja	2,3 m/min
Spora brzina dizanja	0,8 m/min
Snaga motora dizanja	1,5 kW
Teretni lanac	Kaljeni poniklani G80, Φ 7,1 mm / 3 kraka
Brzina kolica	11 / 21 m/min (dvobrzinska)
Snaga motora kolica	0,75 kW
Standardna visina dizanja	4 m (prilagodljivo na upit)
Headroom (visina mehanizma)	700 mm
Širina staze (pojasnica grede)	100–170 mm
Ukupna širina (D)	426 mm
Ukupna dužina (C)	630 mm
Težina dizalice	68 kg
Težina kolica	55 kg
Ukupna težina	123 kg
Dodatna težina po metru lanca	3,3 kg/m
Napajanje	380V / 50Hz (trofazno)
Upravljački napon	36V (sigurnosni)
Upravljanje brzinom	Frekvencijski pretvarač (inverter)
Kućište	Aluminijsko, IP55
Tipkalo	Viseće, IP65
Kočnica	Elektromagnetska reluktantna
Zaštita od preopterećenja	Frikcijska (tarna) spojka
Granični prekidači	Gornji i donji
FEM klasifikacija	M5/2m, ED% 40/20
Radna temperatura	–20°C do +40°C
Certifikati	CE – EN ISO 12100, EN 60204-1, EN IEC 61000

Recenzije

Još nema recenzija.

Show only reviews in Hrvatski (0)

Budite prvi koji će recenzirati “Električna dizalica EGLE s ovjesnim kolicima ultra spora, 3000kg, 0.8-2.3m/min”

Specifikacija	Jedinica	Vrijednost
Model	-	EGLE-II T 030-03
Nosivost	t	3
Brzina podizanja - brzo	m/min	2,3
Brzina podizanja - sporo	m/min	0,8
Snaga dizalice	kW	1,5
Lanac / krak	Φ mm	7,1/3
Brzina kolica	m/min	11/21
Snaga kolica	kW	0,75
Uk. širina D	mm	426
Uk. dužina C	mm	630
Headroom H	mm	700
Ovj kolica A	mm	330
Ovj kolica R	mm	200
Ovj kolica I	mm	150
Širina staze B	mm	100-170
Težina dizalice	kg	68
Težina kolica	kg	55
Dodatna težina/m lanca	kg	3,3

GUTMAN EGLE električne lančane dizalice predstavljaju novu generaciju pouzdanih i robusnih uređaja za industrijsko podizanje tereta. Opremljene frekvencijskim pretvaračem (inverterom) za precizno upravljanje dvostrukom brzinom dizanja, kompaktnim aluminijskim kućištem i integriranim sigurnosnim sustavima, dizalice serije EGLE projektirane su za maksimalnu učinkovitost, sigurnost i dugotrajan rad u zahtjevnim industrijskim okruženjima, uz optimalan omjer cijene i performansi.

Ključne karakteristike

Dvobrzinski inverterski motor - precizna kontrola brzine
Napajanje 380V/50Hz
Napon upravljanja 36V
Visokootporni lanac G80
Klasa izolacije motora F
Intermitencija ED% 40/20
Klasa po ISO/FEM M5/2m
Klasa zaštite: dizalica IP55, tipkalo IP65
Temperatura radne sredine ‐20°C~+40°C
Dozvoljena relativna vlažnost <85%
Brzina rotacije motora 1440 r/min

Prednosti inverterskog upravljanja

Dvobrzinski inverter omogućuje glatkije kretanje i zaustavljanje od kontaktorskog upravljanja, što smanjuje njihanje tereta. Inverter se može programirati za rad specifičan za primjenu, što rezultira glatkim pokretanjem, poboljšanom kontrolom, poboljšanom točnošću pozicioniranja i ukupno povećanom produktivnošću. Inverter (frekvencijski pretvarač) se koristi kada je potrebna preciznost, kontrola i sigurnost pri pomicanju tereta.

Usporedba brzine podizanja električne dizalice - inverterski motor omogućuje glatko ubrzavanje i usporavanje

Slika 1: Grafika usporedbe brzine podizanja (inverterski vs kontaktorski motor)

Usporedba brzine kretanja kolica električne dizalice s inverterskim motorom - blagi prijelazi brzina

Slika 2: Grafika usporedbe brzine kretanja kolica

Sigurnosne značajke

Pouzdana reluktantna kočnica (automatski se zakoči u slučaju nestanka napajanja)
Mali broj komponenti, niska stopa kvara
Lagano i čvrsto kućište od lijevanog aluminija, otporno na prašinu IP55/IP65
Tarna (frikcijska) spojka s ugrađenim uređajem za sprječavanje prekomjernog namotavanja lanca
