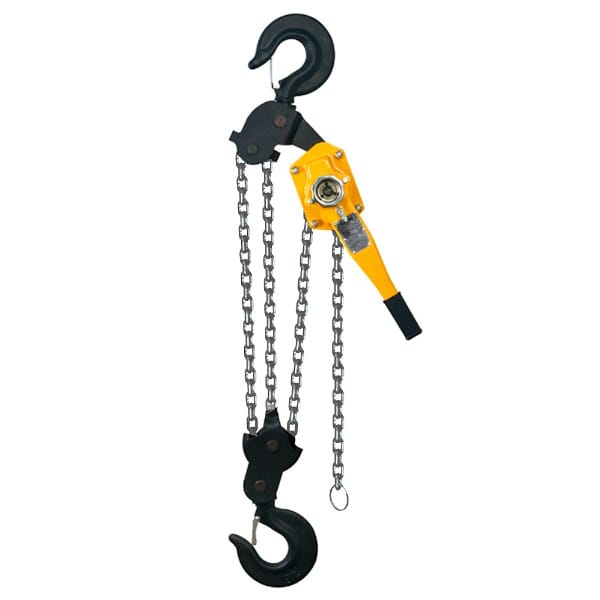

Polužna dizalica 9000 kg – ketencug s tri kraka pocinčanog lanca G80 10 mm, nosivost 9 tona

Polužna dizalica 9.000 kg – ketencug s tri kraka lanca, maksimalna nosivost serije

Ručna polužna dizalica nosivosti 9.000 kg s tri kraka pocinčanog lanca G80 dimenzije 10 mm — maksimalna nosivost serije, čvrsta čelična konstrukcija, rotacija ručke 360°. Standardna radna dužina 1,5 m, po narudžbi do 10 m. Težina uređaja 47 kg. Testirana na 150% nosivosti (13.500 kg), usklađena s normom HRN EN 13157. Za najteže industrijske, infrastrukturne i offshore primjene — bez potrebe za električnim napajanjem.

VPC: 405,00 € – 655,00 €
MPC: 506,25 € – 818,75 €

Radna dužina

Obriši

Šifra: N/A Kategorija Polužne dizalice Tags: EN 13157, Teška industrijska dizanja Brand: Gutman

Dodaj u listu želja

Dostava

Osobno preuzimanje:
Slavonska avenija 22e, 10000 Zagreb

1 -2 radna dana za cijelu Hrvatsku

3-4 radna dana za Sloveniju

BiH i ostale države po dogovoru

Trošak dostave obračunava se prema cjeniku dostavne službe i ovisi o lokaciji. Za dostavu koristimo usluge GW, GLS i DPD dostavnih službi.

Trebate pomoć

Javite se našoj korisničkoj službi
na tel.: 091 488 6262 ili 091 488 6265

Opis

Polužna dizalica 9.000 kg — vrh serije, tri kraka lanca, 9 tona nosivosti

Ketencug nosivosti 9 tona je najsnažniji model u Gutman GBE seriji polužnih dizalica i jedini s tri kraka teretnog lanca — konstruktivno rješenje koje trostrukim raspoređivanjem opterećenja na lančani sustav omogućuje stabilno i sigurno rukovanje teretima koji bi bili izvan dosega standardnih industrijskoh dizalica. S težinom od 47 kg i minimalnom montažnom visinom od 800 mm, ovaj model zahtijeva pažljivo planiranje montažnih točaka i radnog prostora, ali zauzvrat pruža ručnu nosivost koja nema premca bez električne energije ili mobilne kranove vozila.

Za nosivosti između 6 i 8 tona pogledajte polužnu dizalicu 6.000 kg, a za kompletnu usporedbu svih modela posjetite tehničku usporedbu polužnih dizalica.

Industrijska klasa snage – dizalica koja podnosi ono što drugi alati ne mogu

Ovaj model polužne dizalice od 9 tona namijenjen je profesionalcima koji svakodnevno rade s ekstremno teškim komponentama i trebaju alat koji pruža maksimalnu sigurnost i dugotrajnu pouzdanost. Zahvaljujući ojačanom čeličnom kućištu, pocinčanom lancu velike nosivosti i preciznom kočionom sustavu, dizalica omogućava sigurno podizanje, zatezanje i pozicioniranje tereta bez rizika od proklizavanja ili deformacija.

Mehanizam je optimiziran za rad u teškim uvjetima — od industrijskih hala do terenskih intervencija. Rotirajuće kuke s osiguračima omogućuju jednostavno pozicioniranje tereta, dok ergonomična poluga smanjuje napor pri radu, čak i kod maksimalnog opterećenja.

Gdje se primjenjuje ketencug 9.000 kg?

Polužna dizalica od 9 tona namijenjena je specijaliziranim industrijskim primjenama gdje ručna mehanizacija mora podmiriti nosivosti tipične za mosne dizalice male klase:

Teška energetska postrojenja — montaža i demontaža parnih turbina, generatorskih rotora, energetskih transformatora i reaktorskih sklopova na lokacijama bez mosne dizalice ili s ograničenim kranskim kapacitetom
Brodogradnja i offshore industrija — podizanje brodskih motora, propelerskih osovina, kormenih sklopova i navigacijskih blokova u uskim brodskim prostorima gdje kranovi ne mogu pristupiti; tri kraka lanca osiguravaju stabilnost pri radu u laganom valu
Naftna i petrokemijska industrija — premještanje cijevnih blokova, kolona i izmjenjivača topline velike mase na rafinerijskim postrojenjima i platformama u Ex-zonama
Teška infrastrukturna gradnja — postavljanje čeličnih mostovnih nosača, masivnih prefabriciranih betonskih elemenata, tunelskih prstenova i lučkih konstrukcija gdje se zahtijeva nosivost iznad 6 tona
Rudarska industrija — montaža rudarskih strojeva, vučnih vitala, pogonskih sklopova i liftova u podzemnim i nadzemnim instalacijama s ograničenim pristupom
Lučka i pomorska logistika — premještanje sidara, lančanika, morskih kontejnera i lučke opreme u okruženjima gdje pokretni kranovi nisu uvijek dostupni ili ekonomski opravdani
Interventne i spasilačke operacije — oslobađanje teških vozila, strojeva i infrastrukturnih elemenata u izvanrednim situacijama uz maksimalnu pouzdanost bez ovisnosti o elektroenergetskoj mreži

Konstrukcijske prednosti polužne dizalice 9.000 kg

Tri kraka teretnog lanca — jedinstven u cijeloj GBE seriji; trostruki lančani sustav trostuko raspoređuje opterećenje što povećava sigurnosnu marginu i smanjuje dinamička naprezanja u kriznim situacijama poput naglih promjena smjera ili udarnih opterećenja
Lanac G80, dimenzija 10 mm, tri kraka — ista dimenzija lanca kao kod modela 6 t, ali s trećim krakom koji ukupnu nosivost podiže na 9 tona uz zadržavanje kompaktnih dimenzija tijela dizalice (L = 415 mm)
Hmin 800 mm — veća minimalna montažna visina od nižih modela; kod projektiranja montažnih točaka i nosive konstrukcije obavezno uzeti u obzir zajedno s težinom lanca od 6,8 kg po metru produženja
Rotacija ručke 360° — jednoruko upravljanje u svim smjerovima; kritično pri radu s dizalicom teške kategorije gdje je svako fizičko repozicioniranje tijela zahtjevno i vremenski skupo
Kaljeni zupčanici i osovina od legiranog čelika — mehanizam dimenzioniran za konstantna opterećenja na gornjoj granici nosivosti bez prekomjernog zagrijavanja ili trošenja
Probno opterećenje 150% = 13.500 kg — tvornički test dokumentiran za svaki uređaj; osigurana sigurnosna marža za primjene s dinamičkim opterećenjima i faktorima udara
HRN EN 13157 — usklađenost s europskom normom za ručne uređaje za podizanje; obavezno za primjenu na EU infrastrukturnim projektima, brodogradilištima i energetskim postrojenjima

Prateća oprema uz polužnu dizalicu 9.000 kg

Za siguran i kompletan sustav podizanja pri nosivostima do 9 tona neophodna je pažljivo odabrana prateća oprema:

Lančane priveznice — višekraki kompleti nosivosti 9 tona i više; odabir tipa, broja krakova i klase lanca prema stvarnom obliku, masi i prihvatnim točkama tereta koji se podiže

Škopci i karike — visokokapacitetni škopci (WLL 8–12 tona) za spoj kuke s ovjesnim sustavima; dimenzionirati s faktorom sigurnosti koji uvažava udarna opterećenja

Podizne grede — traverze — obavezno za podizanje dugačkih, vitkih ili strukturno nestabilnih tereta u klasi 6–9 tona gdje točkasto opterećenje može uzrokovati deformacije tereta

Portalne dizalice — stalci — mobilna nosiva konstrukcija s nosivošću usklađenom za 9 tona; pri odabiru portala provjeriti dopušteno dinamičko opterećenje, ne samo statičku nosivost

Kranske staze — za primjene gdje je uz podizanje potrebno i horizontalno premještanje tereta; kombinacija s polužnom dizalicom 9 t daje moćan sustav bez mostne dizalice

Zidne konzolne dizalice — za stalne montažne točke u teškim industrijskim pogonima gdje se redovito rukuje teretima blizu gornje granice nosivosti serije

Niste sigurni koji model ručne polužne dizalice Vam odgovara?

Usporedite sve modele katencuga ili saznajte više o modelima s integriranom digitalnom vagom.

Usporedba ručnih polužnih dizalica

Polužne dizalice s vagom

Tehničke specifikacije

Kompletna tehnička tablica s dimenzijama i parametrima polužne dizalice nosivosti 9.000 kg:

Parametar	Vrijednost
Nosivost	9.000 kg
Standardna visina dizanja	1,5 m
Dimenzija lanca	10 mm
Broj krakova lanca	3
Ukupna težina uređaja	47 kg
Težina lanca po 1 m produženja	6,8 kg/m
Minimalna montažna visina (Hmin)	800 mm
Duljina tijela dizalice (L)	415 mm
Širina kuke (A)	195 mm
Širina tijela (B)	109 mm
Dubina tijela (C)	319 mm
Otvor kuke (K)	57 mm
Temperaturni raspon rada	-10 do +50 °C
Probno opterećenje	150% nosivosti (13.500 kg)
Norma	HRN EN 13157
Materijal lanca	Pocinčani G80

Varijante

Težina	N/A
Radna dužina	1.5m, 2m, 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m

Recenzije (0)

Recenzije

Još nema recenzija.

Be the first to review “Polužna dizalica 9.000 kg – ketencug s tri kraka lanca, maksimalna nosivost serije”

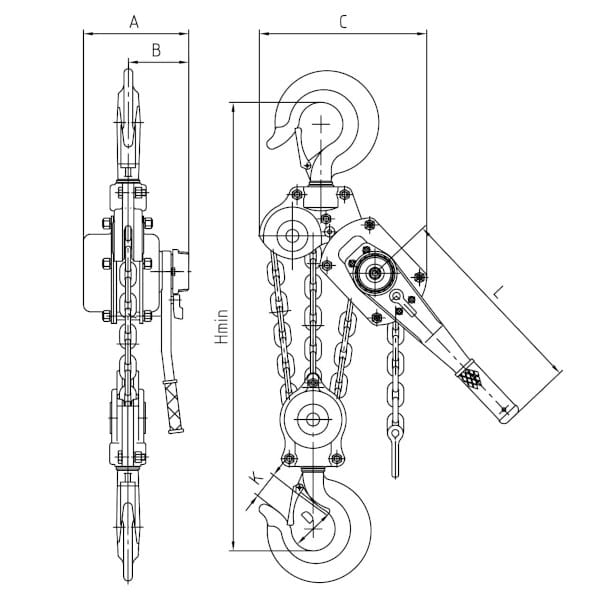

Tablica

Tip		GBE-9000
Nosivost	kg	9000
Visina dizanja	m	1.5
Dim. Lanca	mm	10
Broj krakova		3
Težina	kg	47
Težina lanca za 1m produženja	kg	6.8
A	mm	195
B	mm	109
C	mm	319
Hmin	mm	800
K	mm	57
L	mm	415
