PEWAG PLDW Delta vrtljiva pritrdilna točka 0,3–55 t

PEWAG PLDW Delta vrtljiva pritrdilna točka

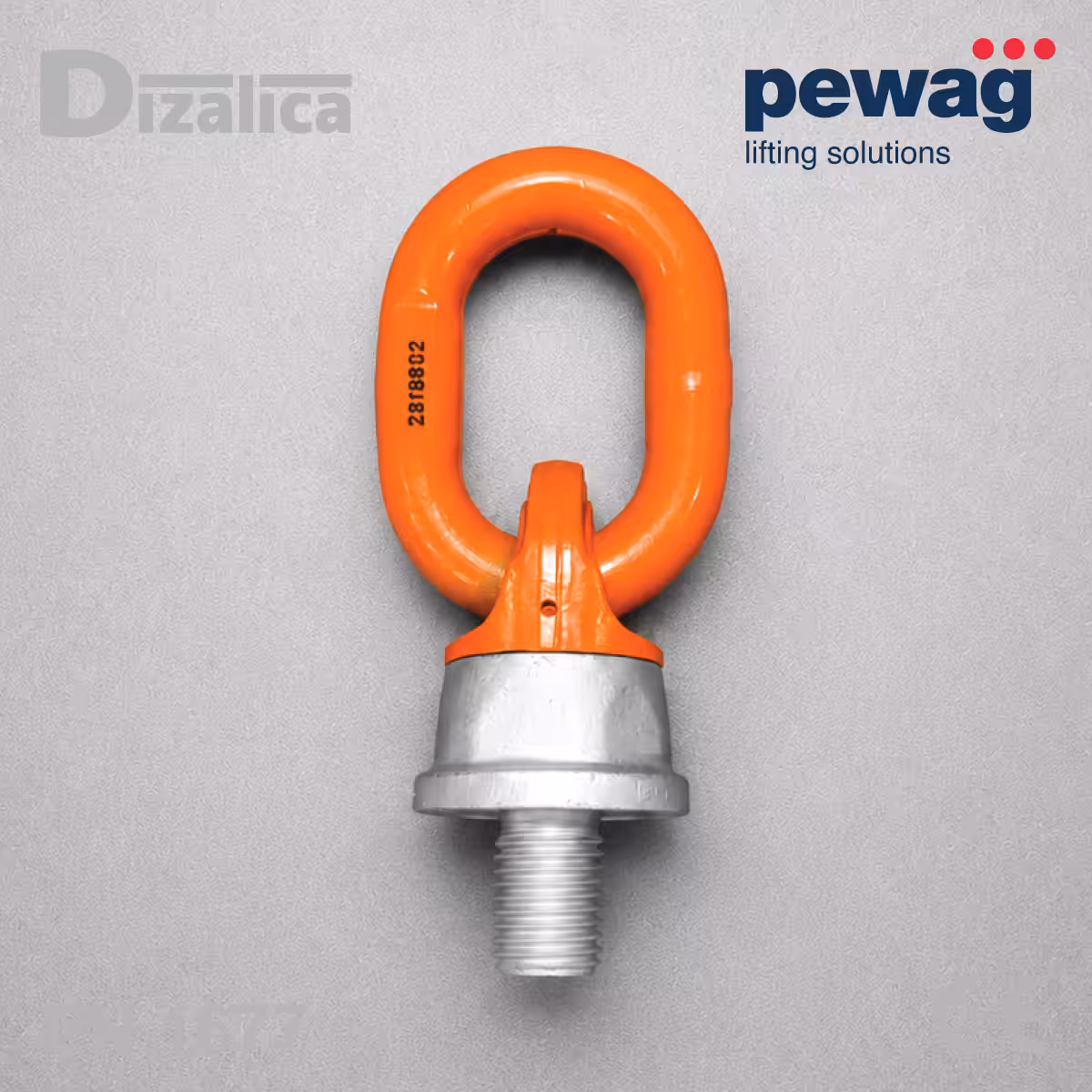

PEWAG PLDW Delta je profesionalna vrtljiva pritrdilna točka, razvita za varno dviganje strojev, konstrukcij, orodij, kalupov in drugih težkih industrijskih bremen. Konstrukcija s krogličnim ležajem omogoča vrtenje pritrdilne točke za 360° tudi med dviganjem, kar omogoča, da se uho pravilno usmeri glede na dejansko smer delovanja sile.

Visoko odporna pritrdilna ušesca so zložljiva za 180°, njihov širok odprt je primeren za prijem večjih kavljev, prijemalk in drugih elementov visečega sistema. PLDW Delta je posebej primerna za uporabo, kjer se smer obremenitve med dviganjem lahko spreminja.

Vrtenje za 360° tudi pod obremenitvijo

Ena glavnih prednosti modela PLDW Delta je možnost popolnega vrtenja za 360° tudi, ko je pritrdilna točka obremenjena. Kroglični ležaj omogoča prosto usmerjanje ušesa glede na silo, kar zmanjšuje nezaželeno bočno obremenitev in zvijanje priključene opreme.

Pritrdilno uho se lahko hkrati zloži za 180°, kar omogoča prilagoditev različnim položajem bremena in načinom dviganja.

Povečana nosilnost pri vertikalnem dviganju

PEWAG PLDW Delta ima povečano nosilnost, kadar obremenitev deluje vertikalno, v osi vijaka. Na primer, model z nazivno nosilnostjo 300 kg omogoča do 600 kg pri ravnem vertikalnem dviganju, medtem ko se pri bočni obremenitvi uporablja njegova nazivna nosilnost 300 kg.

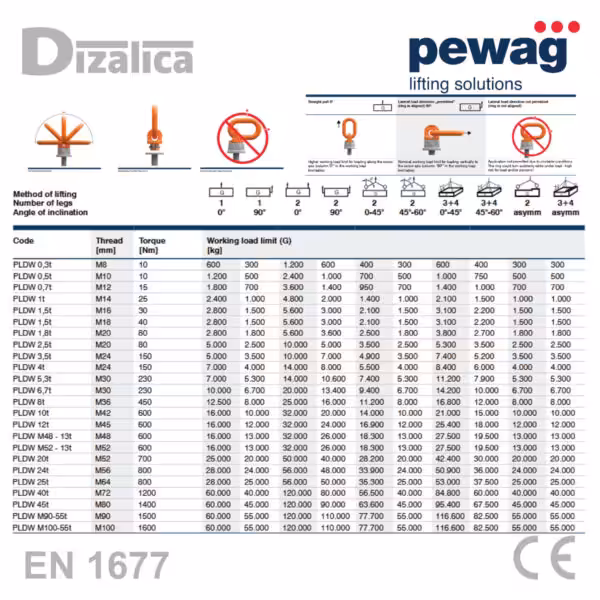

Dejanska dovoljena nosilnost je vedno odvisna od števila vej priveznice, kota nagiba in smeri obremenitve. Pred uporabo je treba izbrati ustrezen model glede na uradno tabelo nosilnosti.

Visoka varnost in nadzorovana kakovost

Poseben vijak pritrdilne točke je izdelan v razredu trdnosti 12.9 in je 100 % preizkušen na razpoke. Robustna konstrukcija je namenjena intenzivni profesionalni uporabi v proizvodnih obratih, strojništvu, orodjarnah, servisih, energetiki, gradbeništvu in drugih zahtevnih industrijskih okoljih.

Široka pritrdilna ušica

Široka odprtina ušice omogoča enostavno povezovanje z večjimi kavlji, spojkami in drugimi elementi za dviganje. Priključni element se mora v ušici prosto gibati in ne sme pritiskati na njen rob, saj bi to povzročilo nepravilno obremenitev.

Uporaba

PEWAG PLDW Delta je primerna za:

• dviganje strojev in strojnih delov
• dviganje orodij in industrijskih kalupov
• jeklene in strojne konstrukcije
• proizvodne in montažne obrate
• servisiranje in vzdrževanje industrijske opreme
• energetske in procesne obrate
• gradbena in montažna dela
• težka bremena s spremenljivo smerjo dviganja

Ključne prednosti

• vrtljiva za 360° tudi pod obremenitvijo
• visoko odporna pritrdilna ušica, preklopna za 180°
• povečana nosilnost pri vertikalni obremenitvi
• široka odprtina ušice za večje kavlje in priključne elemente
• poseben vijak razreda trdnosti 12.9
• vijak je 100 % preizkušen na razpoke
• širok razpon nosilnosti in metričnih navojev
• primerna za večsmerne obremenitve
• opcijsko na voljo z oznako PEWAG peTAG
• profesionalna izvedba za zahtevne industrijske pogoje

Pravilna uporaba

Pritrdilna točka mora biti pravilno pritrjena na ravno in dovolj nosilno površino. Vijak je treba priviti s predpisanim momentom, ušica pa se mora po montaži prosto vrteti in preklapljati.

Pred vsako uporabo je treba preveriti:

• stanje vijaka in navoja
• morebitne razpoke, deformacije ali korozijo
• prosto vrtenje in preklapljanje ušice
• pravilen stik pritrdilne točke s površino bremena
• ali nosilnost ustreza načinu in kotu dviganja

Dvižno točko je dovoljeno obremeniti samo v smereh in do vrednosti, navedenih v uradni tabeli nosilnosti. Poškodovana, deformirana ali težko gibljiva dvižna točka mora biti takoj izločena iz uporabe.

Uporaba pri povišanih temperaturah

V temperaturnem območju od -40 °C do 200 °C velja polna dovoljena nosilnost. Od 200 °C do 300 °C se nosilnost zmanjša na 90 %, od 300 °C do 350 °C pa na 75 %. Uporaba pod -40 °C in nad 350 °C ni dovoljena.

Zakaj izbrati PEWAG PLDW Delta?

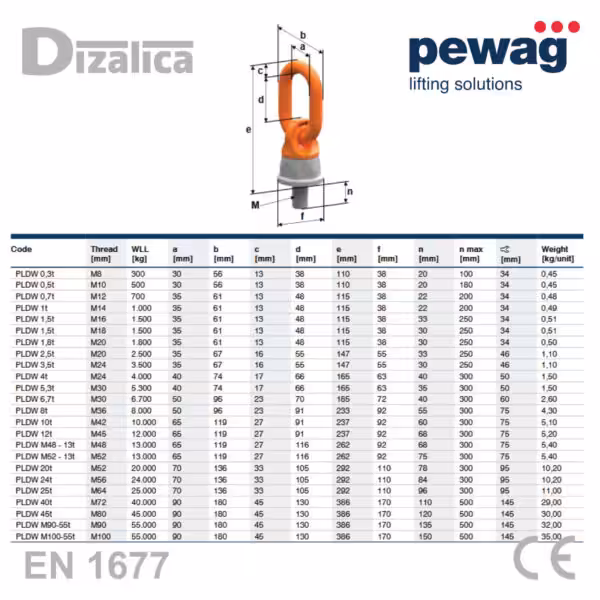

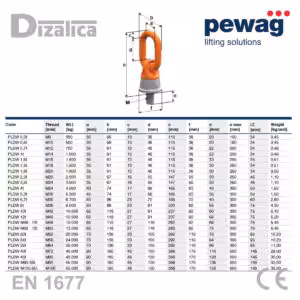

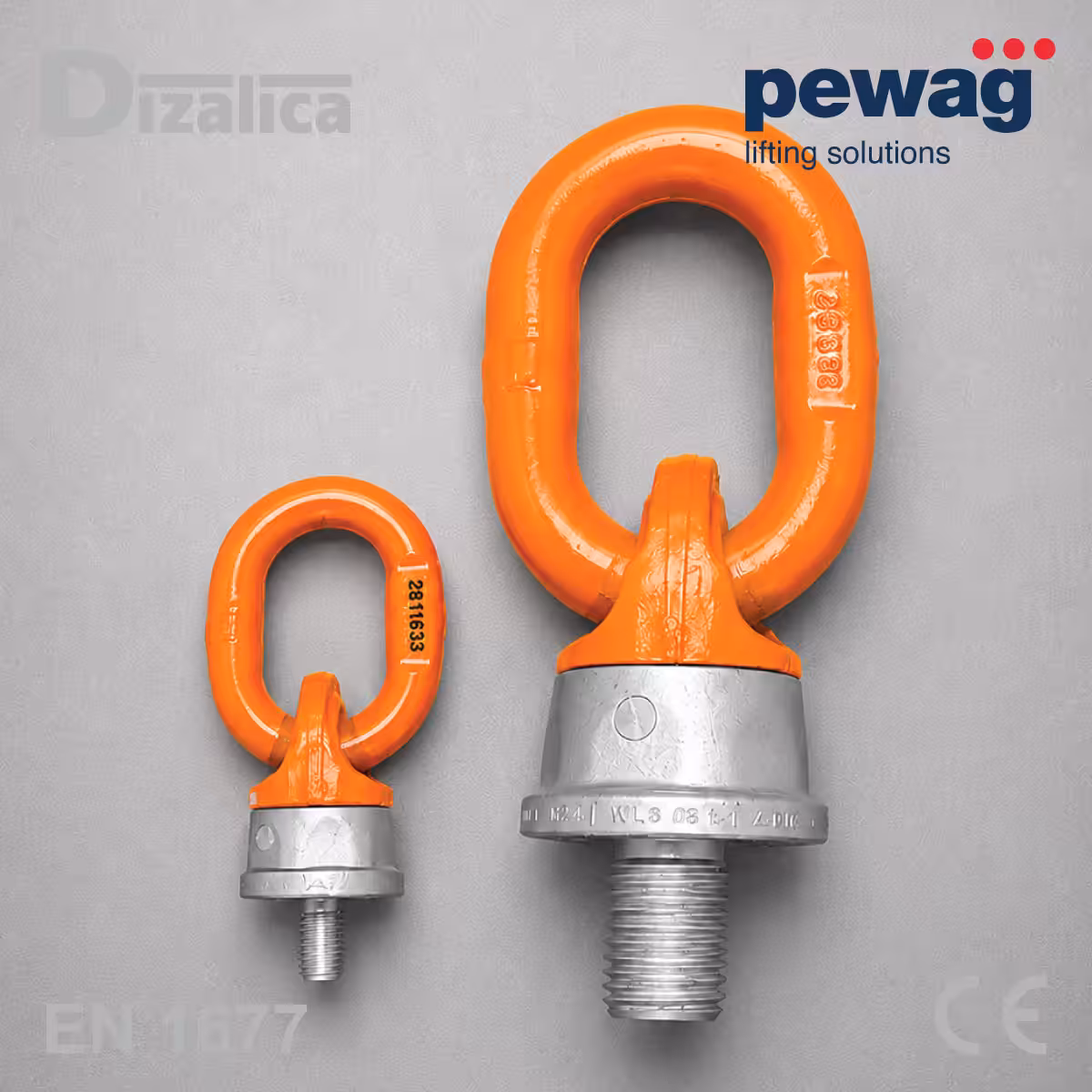

PLDW Delta združuje visoko nosilnost, prosto usmerjanje pod obremenitvijo in robustno industrijsko konstrukcijo. Širok nabor izvedb od M8 do M100 omogoča izbiro ustrezne dvižne točke tako za manjše strojne dele kot tudi za izjemno težka bremena z nosilnostjo do 55 ton.
