Električna dizalica EGLE s ovjesnim kolicima, 500kg, 1.6-7.8m/min, inverter, dvobrzinska
Električna lančana dizalica s integriranim ovjesnim kolicima nosivosti 500 kg. Invertersko upravljanje omogućuje dvije brzine dizanja – brzu od 7,8 m/min za transport i sporu od 1,6 m/min za precizno pozicioniranje. Električna kolica brzine 12 m/min omogućuju brzo pomicanje tereta po gredi ili kranskoj stazi.
Kompaktna konstrukcija – identična platforma kao model od 250 kg, s istom težinom (50 kg), headroomom (440 mm) i širinom staze (80–160 mm), ali s dvostruko većom nosivošću. Idealna za radionice, servise, manje proizvodne pogone i konzolne kranove.
VPC: 1.890,00 €
MPC: 2.362,50 €
Električna dizalica s kolicima 500 kg – optimalan omjer nosivosti i kompaktnosti
Električna lančana dizalica s ovjesnim kolicima nosivosti 500 kg pokriva širok raspon primjena u radionicama, servisima, montažnim pogonima i manjim industrijskim halama. S nosivošću pola tone obrađuje većinu svakodnevnih tereta – motore, pumpe, generatore, manje strojne dijelove i pakiranja – dok kompaktna konstrukcija od samo 50 kg ukupne težine i 440 mm headrooma omogućuje montažu i u prostorima s ograničenom visinom.
Kao i svi modeli u seriji električnih dizalica s ovjesnim kolicima, koristi invertersko upravljanje za glatko pokretanje i zaustavljanje bez naglih trzaja. Dvije brzine dizanja (7,8 m/min brza i 1,6 m/min spora) omogućuju brz transport i precizno pozicioniranje tereta.
Za što se koristi dizalica 500 kg s kolicima?
Nosivost od 500 kg pokriva najčešće terete u malim i srednjim pogonima. Tipični scenariji uključuju autoservise i strojarske radionice za podizanje motora, mjenjača i agregata, proizvodne linije za pozicioniranje poluproizvoda i alata između radnih stanica, skladišta za premještanje teških pakiranja i paleta te montažne radove za ugradnju ventilacijskih jedinica, pumpi i kompresora.
Model od 500 kg dijeli istu platformu s modelom od 250 kg (isti motor 0,75 kW, ista konstrukcija), ali je prijenosni omjer podešen za veću nosivost uz nižu brzinu dizanja. To znači jednaku pouzdanost i cijenu pogonskih troškova uz dvostruko veći kapacitet.
250 kg, 500 kg ili 1 tona – koji model odabrati?
Usporedba modela 250 kg, 500 kg i 1.000 kg
| Karakteristika | 250 kg | 500 kg | 1.000 kg |
|---|---|---|---|
| Brza brzina | 15 m/min | 7,8 m/min | 7 m/min |
| Spora brzina | 3 m/min | 1,6 m/min | 2,3 m/min |
| Snaga motora | 0,75 kW | 0,75 kW | 1,5 kW |
| Težina | 50 kg | 50 kg | 85 kg |
| Headroom | 440 mm | 440 mm | 480 mm |
| Staza | 80–160 mm | 80–160 mm | 80–160 mm |
Model od 250 kg koristi identičnu platformu i motor, ali je podešen za maksimalnu brzinu (15 m/min) na račun nosivosti. Idealan ako su tereti uvijek ispod 250 kg i potreban je velik broj ciklusa po satu.
Model od 500 kg nudi najbolji omjer nosivosti, kompaktnosti i cijene – pokriva većinu radionica i servisa. Ako redovito rukujete teretima iznad 500 kg, razmotrite model od 1.000 kg s jačim motorom od 1,5 kW.
Na koje konstrukcije se montira?
Dizalica s kolicima 500 kg montira se na čelične I-grede s pojasnicom širine 80–160 mm. Kompatibilna je s konzolnim kranovima, portalnim konstrukcijama, radioničkim gredama i monorail kranskim stazama. Headroom od 440 mm omogućuje montažu u prostorima s nižim stropom.
Ako ne trebate horizontalno pomicanje tereta, pogledajte električne lančane dizalice s kukom za fiksnu montažu. Za montažu na podizne grede i traverze provjerite nosivost i širinu pojasnice konstrukcije.
Sigurnosne značajke
Elektromagnetska reluktantna kočnica automatski blokira lanac pri prekidu napajanja. Frikcijska spojka sprječava pokušaj dizanja tereta iznad 500 kg. Gornji i donji granični prekidači zaustavljaju kuku na krajnjim pozicijama. Upravljanje putem visećeg tipkala na sigurnom naponu od 36V. Invertersko upravljanje smanjuje mehanička opterećenja pri pokretanju i zaustavljanju. Aluminijsko kućište IP55 i tipkalo IP65 osiguravaju rad u prašnjavim i vlažnim uvjetima.
Tehničke specifikacije
Specifikacije – električna dizalica s kolicima 500 kg
| Karakteristika | Vrijednost |
|---|---|
| Nosivost | 500 kg |
| Brza brzina dizanja | 7,8 m/min |
| Spora brzina dizanja | 1,6 m/min |
| Snaga motora dizanja | 0,75 kW |
| Brzina kolica | 12 m/min |
| Snaga motora kolica | 0,2 kW |
| Standardna visina dizanja | 4 m (prilagodljivo na upit) |
| Headroom (visina mehanizma) | 440 mm |
| Širina staze (pojasnica grede) | 80–160 mm |
| Težina dizalice | 50 kg |
| Napajanje | 380V / 50Hz (trofazno) |
| Upravljački napon | 36V (sigurnosni) |
| Upravljanje brzinom | Frekvencijski pretvarač (inverter) |
| Teretni lanac | Kaljeni poniklani G80, EN 818-7 |
| Kućište | Aluminijsko, IP55 |
| Tipkalo | Viseće, IP65 |
| Kočnica | Elektromagnetska reluktantna |
| Zaštita od preopterećenja | Frikcijska (tarna) spojka |
| Granični prekidači | Gornji i donji |
| FEM klasifikacija | M5/2m, ED% 40/20 |
| Radna temperatura | –20°C do +40°C |
| Certifikati | CE – EN ISO 12100, EN 60204-1, EN IEC 61000 |
| Specifikacija | Jedinica | Vrijednost |
|---|---|---|
| Model | - | EGLE-II T 005-01-4m |
| Nosivost | kg | 500 |
| Brzina podizanja - brzo | m/min | 7,8 |
| Brzina podizanja - sporo | m/min | 1,6 |
| Snaga dizalice | kW | 0,75 |
| Lanac / krak | Φ mm | 5,6/1 |
| Brzina kolica | m/min | 12 |
| Snaga kolica | kW | 0,2 |

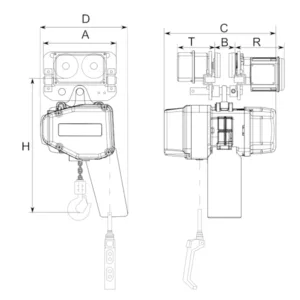

| Uk. širina D | mm | 340 |
GUTMAN EGLE električne lančane dizalice predstavljaju novu generaciju pouzdanih i robusnih uređaja za industrijsko podizanje tereta. Opremljene frekvencijskim pretvaračem (inverterom) za precizno upravljanje dvostrukom brzinom dizanja, kompaktnim aluminijskim kućištem i integriranim sigurnosnim sustavima, dizalice serije EGLE projektirane su za maksimalnu učinkovitost, sigurnost i dugotrajan rad u zahtjevnim industrijskim okruženjima, uz optimalan omjer cijene i performansi.
Ključne karakteristike
- Dvobrzinski inverterski motor - precizna kontrola brzine
- Napajanje 380V/50Hz
- Napon upravljanja 36V
- Visokootporni lanac G80
- Klasa izolacije motora F
- Intermitencija ED% 40/20
- Klasa po ISO/FEM M5/2m
- Klasa zaštite: dizalica IP55, tipkalo IP65
- Temperatura radne sredine ‐20°C~+40°C
- Dozvoljena relativna vlažnost <85%
- Brzina rotacije motora 1440 r/min
Prednosti inverterskog upravljanja
Dvobrzinski inverter omogućuje glatkije kretanje i zaustavljanje od kontaktorskog upravljanja, što smanjuje njihanje tereta. Inverter se može programirati za rad specifičan za primjenu, što rezultira glatkim pokretanjem, poboljšanom kontrolom, poboljšanom točnošću pozicioniranja i ukupno povećanom produktivnošću. Inverter (frekvencijski pretvarač) se koristi kada je potrebna preciznost, kontrola i sigurnost pri pomicanju tereta.
Slika 1: Grafika usporedbe brzine podizanja (inverterski vs kontaktorski motor)
Slika 2: Grafika usporedbe brzine kretanja kolica
Sigurnosne značajke
- Pouzdana reluktantna kočnica (automatski se zakoči u slučaju nestanka napajanja)
- Mali broj komponenti, niska stopa kvara
- Lagano i čvrsto kućište od lijevanog aluminija, otporno na prašinu IP55/IP65
- Tarna (frikcijska) spojka s ugrađenim uređajem za sprječavanje prekomjernog namotavanja lanca
Norme
EN ISO 12100:2010, EN 60204-1:2018, EN IEC 61000-6-1:2019, EN IEC 61000-6-3:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021
Standardna visina podizanja je 4m. Sve ostale visine izrađujemo prema Vašim zahtjevima.
