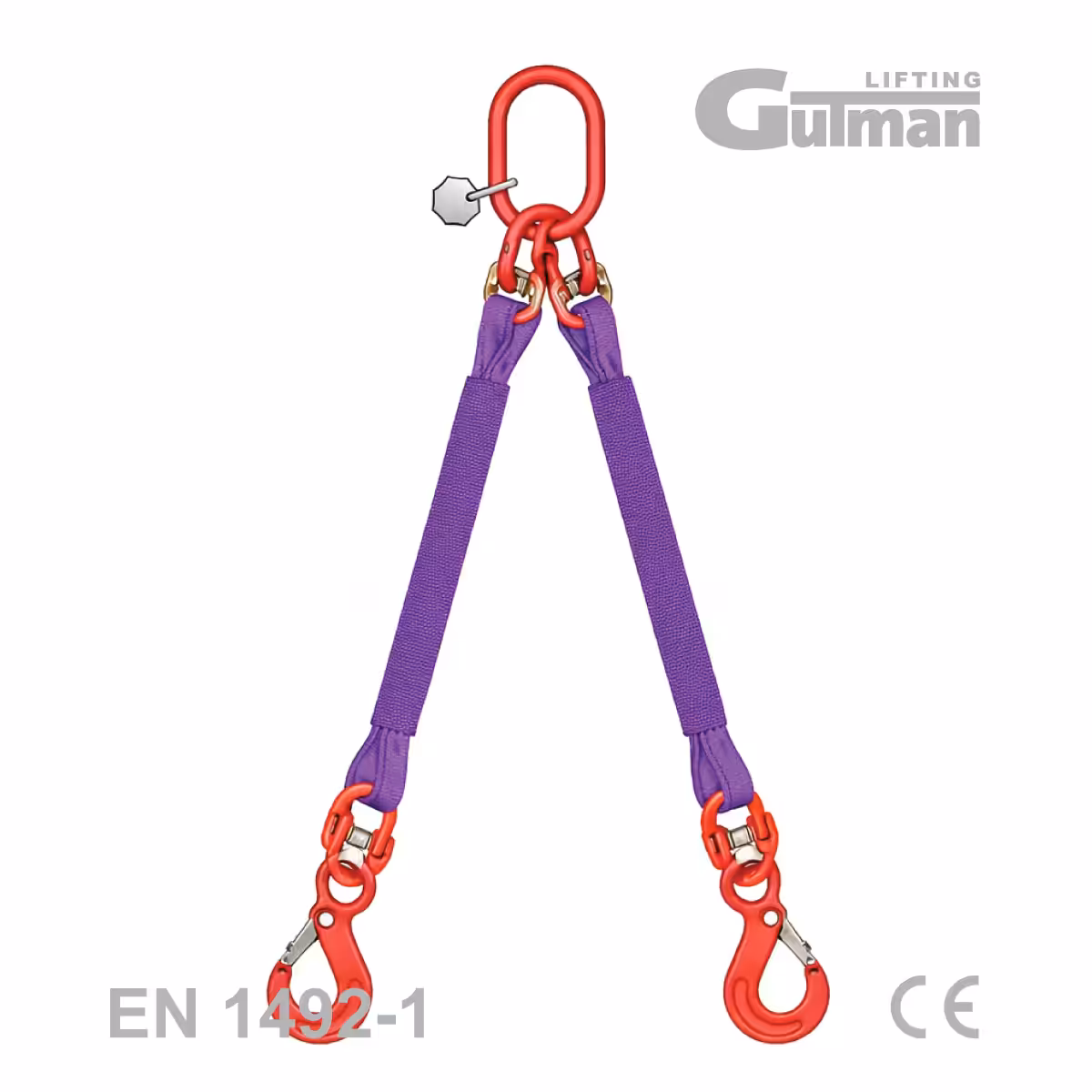

Dvokraka poliesterska priveznica KHG s kukama 1,4–11,2 t
Dvokraka poliesterska priveznica VIRG 2 s dvije KHG kuke s osiguračem namijenjena je podizanju tereta s dvije odgovarajuće prihvatne točke. Dostupna je u nosivostima 1,4–11,2 t i duljinama 1–8 m. Trakasti PES krak odgovara izvedbi prema EN 1492-1, dok su KHG kuke G80 izvedbe prema EN 1677-2.
VPC: 33,44 € – 334,40 €
MPC: 41,80 € – 418,00 €
VIRG 2 s dvije KHG kuke – za dvije točke prihvata
Dvokraka poliesterska priveznica VIRG 2 s dvije kuke s osiguračem namijenjena je podizanju tereta koji imaju dvije odgovarajuće i dovoljno nosive točke prihvata. Na ovoj stranici dostupne su izvedbe nosivosti 1,4–11,2 t i duljine krakova 1–8 m.
Dva trakasta PES kraka omogućuju prihvat na dvije točke tereta. Takva konfiguracija može pomoći pri kontroli položaja dugačkih ili nepravilnih tereta, ali sama po sebi ne jamči da će teret ostati vodoravan ili da se neće zakretati. Prije dizanja treba provjeriti masu, položaj težišta, geometriju prihvatnih točaka, kut krakova i deklariranu WLL vrijednost konkretne izvedbe.
KHG je kuka s osiguračem od visokootpornog čelika kvalitete G80; proizvođački podaci navode EN 1677-2. Ako vam je potrebna samozatvarajuća izvedba, pogledajte dvokraki BKHG komplet. Sve izvedbe s 1–4 kraka možete usporediti u kategoriji poliesterskih ovjesnih kompleta.
Gdje se koristi dvokraka poliesterska priveznica?
VIRG 2 ima smisla kada plan podizanja predviđa dvije točke prihvata i kada se teret može sigurno opteretiti preko oba kraka. Tipični primjeri su dugački elementi, strojni sklopovi i konstrukcijski dijelovi s dvije označene podizne točke.
| Primjena | Kada je izvedba prikladna |
|---|---|
| 🔩 Metaloprerada | Za grede, profile, cijevi, ploče i druge metalne elemente koji imaju dvije odgovarajuće prihvatne točke. Kod oštrih ili hrapavih rubova PES krak treba zaštititi odgovarajućim štitnikom. |
| 🏗️ Montaža konstrukcija | Za pozicioniranje elemenata s dvije projektirane podizne točke, uz prethodnu provjeru težišta, dopuštenog kuta krakova i nosivosti svake komponente ovjesa. |
| 🔧 Servis i održavanje | Za osovine, valjke, kućišta, agregate i druge strojne komponente kada proizvođač tereta ili plan podizanja predviđa prihvat na dva mjesta. |
| 🚚 Utovar i istovar | Za duge ili nepravilne terete s dvije jasno određene točke prihvata. Položaj kuka i duljina krakova moraju omogućiti kontrolirano dizanje bez bočnog opterećenja kuka. |
| 🏭 Proizvodnja | Za ponavljajuće operacije podizanja dijelova i sklopova kada je prihvat na dva mjesta definiran radnim postupkom i kada se stanje tekstilnih krakova i kuka redovito provjerava. |
Kuke s osiguračem – značajke i pravilno opterećenje
VIRG 2 koristi dvije završne kuke koje služe za prihvat odgovarajućih ušica ili drugih kompatibilnih elemenata. Sigurnosni osigurač pomaže zadržati pravilno postavljen prihvat u kuki, ali nije dio na koji se smije prenositi radno opterećenje.
- G80 i EN 1677-2: proizvođački podaci za KHG navode visokootporni čelik kvalitete G80 i normu EN 1677-2.
- Opterećenje u nosivom dijelu kuke: prihvat mora pravilno nalijegati u dno kuke, bez opterećenja vrha ili osigurača.
- Bez bočnog opterećenja: kuku ne treba prisiljavati u položaj u kojem teret djeluje poprečno na njezinu predviđenu os opterećenja.
- Pregled prije uporabe: provjerite deformacije, pukotine, istrošenost i ispravan rad osigurača.
- Izbor završne kuke: KHG koristi klasični osigurač, dok je BKHG samozatvarajuća izvedba. Izbor ovisi o načinu prihvata i radnom postupku.
Kada odabrati dva kraka, a kada drugu konfiguraciju?
Ovaj ovjesni komplet nije automatski bolji izbor od jednokrake, trokrake ili četverokrake izvedbe. Broj krakova određuje se prema konstrukciji tereta, njegovim podiznim točkama, položaju težišta i planu dizanja.
- Dvije prihvatne točke: VIRG 2 je namijenjen situacijama u kojima teret ima dvije odgovarajuće točke prihvata.
- Težište tereta: opterećenje se ne mora raspodijeliti jednako 50/50. Ako je težište pomaknuto, jedan krak može preuzeti veći dio sile.
- Kut krakova: što su krakovi više razmaknuti, raste sila u svakom kraku. Zato se WLL ne smije određivati samo prema masi tereta.
- Jedna točka prihvata: za teret projektiran za podizanje iz jedne točke pogledajte jednokraku izvedbu.
- Tri ili četiri točke: ako konstrukcija tereta zahtijeva više prihvatnih mjesta, koristite odgovarajuću trokraku ili četverokraku izvedbu.
Sigurna uporaba VIRG 2 kompleta
Prije svakog podizanja pregledajte oba PES kraka, šavove, oznaku proizvoda, spojne elemente i završne kuke. Komplet treba izdvojiti iz uporabe ako postoje rezovi, poderotine, oštećeni šavovi, toplinska ili kemijska oštećenja, deformacije, pukotine ili neispravan osigurač.
- Oštri i hrapavi rubovi: PES krak ne vodite preko ruba bez odgovarajuće zaštite. Koristite štitnike za gurtne.
- Čvorovi i uvijanje: tekstilni krak mora ležati pravilno, bez čvorova i nepotrebnog uvijanja.
- Kut i raspodjela opterećenja: prije dizanja provjerite da su oba kraka pravilno postavljena i da odabrana konfiguracija odgovara deklariranoj WLL vrijednosti.
- Temperatura: proizvođački podaci za PES materijal navode maksimalnu radnu temperaturu do +100 °C. Za granične uvjete treba provjeriti dopuštenja za cijeli komplet i sve njegove komponente.
- Kemikalije: prikladnost ovisi o vrsti i koncentraciji kemikalije, temperaturi i trajanju izlaganja. Nakon nepoznatog ili agresivnog kemijskog kontakta proizvod nemojte automatski vratiti u uporabu.
- Skladištenje: čuvajte opremu na čistom, suhom i prozračnom mjestu, zaštićenu od izravnog sunčevog svjetla, topline, kemikalija i mehaničkih oštećenja.
- Periodični pregled: učestalost detaljnog pregleda odredite prema intenzitetu uporabe, radnom okruženju, stanju proizvoda, uputama proizvođača i primjenjivim pravilima.
Ne koristite komplet iznad deklarirane WLL vrijednosti, s opterećenjem na vrhu kuke ili osiguraču, za povlačenje tereta po podlozi ili kao opremu za vezivanje tereta tijekom transporta.
Standardi i tehničke oznake VIRG 2
Ovaj komplet kombinira tekstilne i metalne komponente, pa treba razlikovati zahtjeve za trakaste PES krakove od zahtjeva za završne metalne kuke. Ne treba primjenjivati standard za okrugle beskonačne priveznice ili standarde za lančane priveznice kao da opisuju cijeli ovaj tekstilni komplet.
- EN 1492-1: relevantna je norma za ravne tkane tekstilne priveznice od umjetnih vlakana, odnosno za trakaste PES krakove ove izvedbe.
- EN 1677-2: proizvođač je navodi za KHG kuke s osiguračem kvalitete G80.
- WLL: najveće dopušteno radno opterećenje deklarirane izvedbe u propisanim uvjetima uporabe. VIRG 2 na ovoj stranici obuhvaća WLL vrijednosti od 1,4 do 11,2 t.
- Faktor sigurnosti 7: proizvođački tehnički podaci za PES ovjesne komplete VIRG navode faktor sigurnosti 7.
Pri uporabi se oslanjajte na čitljivu oznaku konkretnog proizvoda i pripadajuću dokumentaciju. Ako se identifikacija, WLL ili stanje kompleta više ne mogu pouzdano utvrditi, proizvod ne treba koristiti dok se njegova ispravnost ne razjasni.
Povezani proizvodi i pribor
Druga konfiguracija može biti prikladnija ovisno o broju prihvatnih točaka, obliku tereta i radnim uvjetima.
- Dvokraka BKHG izvedba – ista koncepcija s drugačijim tipom završne kuke.
- Jednokraka izvedba – za terete s jednom odgovarajućom točkom prihvata.
- Trokraka izvedba – za odgovarajuće terete s tri prihvatne točke.
- Četverokraka izvedba – za odgovarajuće terete s četiri prihvatne točke.
- Štitnici za gurtne – zaštita tekstilnog kraka od abrazije i oštrih rubova.
- Lančane priveznice – alternativa za primjene u kojima je potrebna druga vrsta ovjesa.
|
Trebate pomoć pri odabiru nosivosti, duljine ili konfiguracije? Pošaljite nam masu i dimenzije tereta, fotografiju ili nacrt prihvatnih točaka, potrebnu duljinu krakova i opis radnih uvjeta. Pomoći ćemo vam provjeriti odgovara li VIRG 2 vašoj primjeni. |
Ključne karakteristike VIRG 2
| Karakteristika | Vrijednost / opis |
|---|---|
| Tip | VIRG 2, dva trakasta PES kraka |
| Nosivost (WLL) | 1,4 t, 2,8 t, 4,2 t, 5,6 t, 7 t, 8,4 t i 11,2 t |
| Duljine na ovoj stranici | 1 m, 2 m, 3 m, 4 m, 5 m, 6 m i 8 m |
| Broj krakova | 2 trakasta PES kraka |
| Završne kuke | 2 × KHG kuka s osiguračem, G80, EN 1677-2 |
| Tekstilni krakovi | Ravni tkani PES; relevantna norma EN 1492-1 |
| Faktor sigurnosti | 7 prema tehničkim podacima za PES ovjesne komplete VIRG |
| Maksimalna radna temperatura PES materijala | do +100 °C; za granične uvjete provjeriti cijeli komplet |
VIRG 2 – nosivosti i raspoložive duljine
Na ovoj stranici možete odabrati sedam WLL razreda. Odgovarajuća nosivost ne određuje se samo prema masi tereta; treba uzeti u obzir i kut krakova, raspodjelu opterećenja, prihvatne točke i podatke na oznaci konkretnog kompleta.
| WLL izvedbe | Duljine dostupne na ovoj stranici |
|---|---|
| 1,4 t | 1–8 m |
| 2,8 t | 1–8 m |
| 4,2 t | 1–8 m |
| 5,6 t | 1–8 m |
| 7 t | 1–8 m |
| 8,4 t | 1–8 m |
| 11,2 t | 1–8 m |
| Napomena: trenutačne WooCommerce varijante na ovoj stranici su 1, 2, 3, 4, 5, 6 i 8 m. Tehnički podaci proizvođača za VIRG navode i duljinu 10 m te izradu prema zahtjevu; za nestandardnu duljinu obratite se prodaji. | |
Kako kut i težište utječu na dvokraki ovjes?
Kod ovjesa s dva kraka nije dovoljno samo zbrojiti nosivosti pojedinačnih krakova. Sila u njima mijenja se s kutom i položajem težišta tereta, zato se za odabir mora koristiti deklarirana WLL vrijednost odgovarajuće konfiguracije i upute za konkretan proizvod.
| Faktor | Što provjeriti prije dizanja |
|---|---|
| Kut krakova | Kako se krakovi više šire od vertikale, raste sila u svakom kraku. Ne primjenjujte proizvoljne faktore redukcije ako nisu navedeni za konkretnu izvedbu. |
| Položaj težišta | Ako težište nije između prihvatnih točaka ili nije centrirano, opterećenje se može neravnomjerno raspodijeliti. |
| Prihvatne točke | Obje točke moraju biti odgovarajuće nosivosti i geometrije za završne kuke te postavljene tako da kuke nisu bočno opterećene. |
| Duljina krakova | Duljine moraju omogućiti planirani položaj tereta i prihvat bez prisilnog uvijanja ili nepravilnog nalijeganja. |
| Oznaka proizvoda | Prije uporabe provjerite čitljivu WLL oznaku i podatke proizvođača za odabranu konfiguraciju. |
Često postavljena pitanja o VIRG 2 i kukama s osiguračem
Što je VIRG 2?
VIRG 2 je poliesterski ovjesni komplet s dva trakasta PES kraka. Ova izvedba završava s dvije kuke s osiguračem i namijenjena je teretima s dvije odgovarajuće prihvatne točke.
Koje su nosivosti VIRG 2?
Dostupne su WLL izvedbe 1,4 t, 2,8 t, 4,2 t, 5,6 t, 7 t, 8,4 t i 11,2 t. Pri odabiru treba uzeti u obzir kut krakova, položaj težišta i podatke na oznaci konkretnog kompleta.
Kako se još naziva ova dvokraka izvedba?
U praksi se koriste nazivi dvokraka priveznica, dvokraka gurtna, gurtna s dvije kuke, priveznica s dvije kuke i gurtna 2 kraka. Ovaj proizvod pripada VIRG 2 izvedbi.
Što znači KHG i kakva je to kuka?
KHG je oznaka proizvođača za kuku s osiguračem od visokootpornog čelika kvalitete G80. Proizvođački podaci navode EN 1677-2. Pri radu opterećenje mora pravilno nalijegati u nosivi dio kuke, a ne na vrh ili osigurač.
Koja je razlika između KHG i BKHG kuke?
KHG ima klasični sigurnosni osigurač, dok je BKHG samozatvarajuća izvedba. Obje se biraju prema načinu prihvata i radnom postupku. Pogledajte BKHG varijantu.
Kako kut između krakova utječe na nosivost?
Kako se krakovi više šire od vertikale, raste sila u svakom kraku. Zbog toga se ne smije pretpostaviti da dva kraka uvijek nose dvostruko više od jednog. Koristite WLL i dopuštene uvjete navedene za konkretnu konfiguraciju.
Može li se PES krak koristiti preko oštrih rubova?
Ne bez odgovarajuće zaštite. Oštar ili hrapav rub može oštetiti tekstilni krak, zato koristite odgovarajući štitnik za gurtne i prije svakog podizanja provjerite stanje opreme.
Kada treba odabrati jedan, tri ili četiri kraka umjesto dva?
Broj krakova bira se prema konstrukciji tereta i njegovim predviđenim prihvatnim točkama. Teret s jednom točkom može zahtijevati jednokraku izvedbu, dok tereti projektirani za tri ili četiri prihvatna mjesta zahtijevaju odgovarajući višekraki komplet. Broj krakova ne određuje se samo prema masi tereta.
| Težina | N/A |
|---|---|
| Nosivost | 1.4T, 2.8T, 4.2T, 5.6T, 7T, 8.4T, 11.2T |
| Dužina kraka | 1m, 2m, 3m, 4m, 5m, 6m, 8m |
Show only reviews in Hrvatski (0)
Tip | Nosivost po kraku | Ukupna nosivost |
VIRG 2-14 KHG | 1T | 1.4T |
VIRG 2-28 KHG | 2T | 2.8T |
VIRG 2-42 KHG | 3T | 4.20T |
VIRG 2-56 KHG | 4T | 5.60T |
VIRG 2-70 KHG | 5T | 7T |
VIRG 2-84 KHG | 6T | 8.40T |
VIRG 2-112 KHG | 8T | 11.20T |
